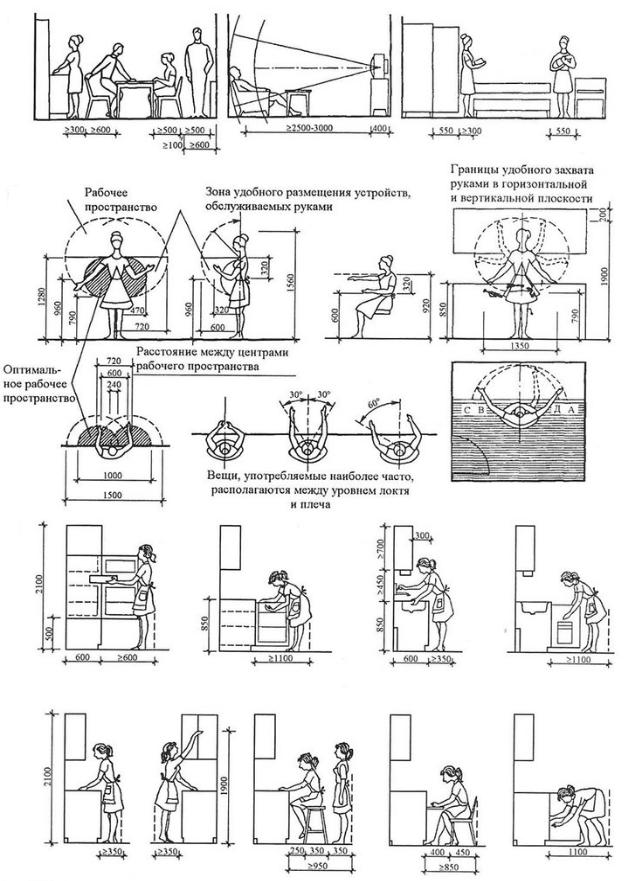

Рис. 1.5. Антропометрические эскизы: а – для определения габаритов зон квартиры (обеденной, отдыха, спальни); б, в – для определения габаритов мебели и оборудования (по Е.С. Раевой)
11
Проектирование здания необходимо начинать с изучения задания, учебно-методического пособия и рекомендуемой литературы. Работа над литературой должна сопровождаться зарисовками и фиксацией необходимых сведений. Далее разрабатываются эскизы чертежей здания. Эскизы выполняются на листах бумаги или миллимет-
ровке от руки или по линейке с обязательным соблюдением масшта- |
||
СибАДИ |
||
ба. Цели эскизирования – выбор наиболее рационального объемно- |
||
планировочного |
конструктивного решения здания, их взаимная |
|
увязка. |
|
|
|
|
Контрольные вопросы и задания |
1. |
Какова основная задача проектирования жилища? |
|
2. |
Чтоподразумевает принцип функциональногозонирования? |
|
3. |
Как е вы знаете основные функциональные зоны квартиры |
|
(индив дуального ж лого дома)? |
||
4. |
Назов те основные пропорции жилых помещений квартиры. |
|
5. |
От чего зависят состав и площади помещений квартир? |
|
6. |
Что такое эргономика? |
|
2. КОНСТРУКТИВНОЕ РЕШЕНИЕ З АНИЯ
2.1. Выбор конструктивной схемы здания
Малоэтажные здания проектируются чаще всего по бескаркасной конструктивной схеме, т. е. основными несущими конструкциями здания являются капитальные стены. Стены в зависимости от воспринимаемой нагрузки могут быть несущими, самонесущими или ненесущими (рис. 2.1).
Несущие стены воспринимают нагрузки от собственного веса, ветра, перекрытий покрытий и передают их на фундамент.
Самонесущие стены воспринимают нагрузки от собственного веса стен всех этажей здания и ветра и передают его на фундамент.
Навесные стены опираются на горизонтальные элементы каркаса на каждом этаже здания, нагружены только собственным весом и ветровой нагрузкой в пределах этажа.
12
В зависимости от расположения в плане несущих и самонесущих стен в бескаркасных зданиях различают три основные конструктив-
ные схемы:
с продольными несущими стенами;с поперечными несущими стенами;
СибАДИс продольными и поперечными несущими стенами.
Виды основных конструктивных схем бескаркасных зданий приведены на р с. 2.2.
2.2. Пр вязка конструктивных элементов здания к разбивочным осям
Расположен е несущих самонесущих стен в плане здания отмечается коорд нац онными осями. Именно эти оси фиксируются на строительной площадке при раз ивке здания, поэтому их называют еще разб вочными.
В соответств с принятой в строительстве Единой модульной системой (ЕМС) все расстояния между разбивочными осями должны быть кратны основному строительному модулю М = 100 мм или укрупненному модулю ЗМ = 300 мм. Это делается в целях унификации, т. е. уменьшения количества типоразмеров строительных конструкций.
Расположение конструктивных элементов здания по отношению к разбивочным осям называется привязкой. Разбивочные оси всегда совпадают с гранями конструкций перекрытия, т. е. привязка стен к осям показывает величину опирания плит перекрытия на стены.
Правила привязки капитальных стен (см. рис. 2.1):
1) привязка самонесущих стен «нулевая», т. е. разбивочная ось совпадает с внутренней гранью стены;
2) внутренние несущие стены имеют осевую привязку, т. е. геометрическая ось стены совпадает с разбивочной осью;
3) привязка наружных несущих стен от внутренней грани стены до оси выполняется не менее половины толщины внутренних несущих стен. Унифицированные размеры привязок для кирпичных стен – 200 мм, крупнопанельных – 100 мм, деревянных – 50 мм.
Расстояние между разбивочными осями несущих стен называется пролетом, размер которого определяется длиной плит перекрытий и назначается от 2,4 до 6,3 м с градацией 300 мм.
13
К основным конструктивным элементам здания относятся: фун- |
||
даменты, стены, перекрытия, крыша, лестница, перегородки, окна и |
||
двери. |
|
|
а |
а |
|
в |
в |
|
СибАДИ |
||
Рис. 2.1. Типы стен: |
|

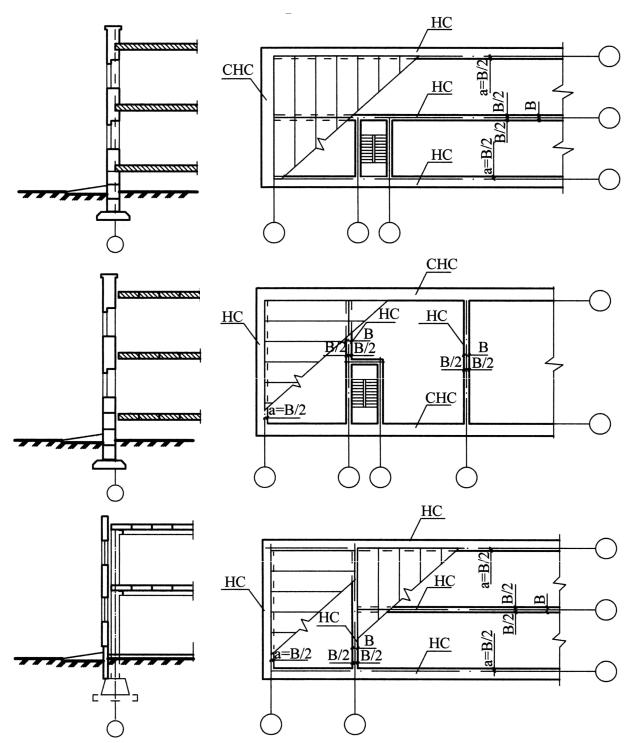

Рис. 2.2. Конструктивные схемы зданий: |
а – несущая стена; |
|
а – с продольными несущими стенами; |
б – самонесущая стена; |
|
б – с поперечными несущими стенами; |
в – ненесущая (навесная) стена |
в – с продольными и поперечными |
|
|
|
несущими стенами |
14
2.3. Фундаменты
Фундаменты – это часть здания, расположенная ниже отметки спланированной поверхности грунта. Их назначение – передать все нагрузки от здания на грунт основания. В случаях, когда под зданием устраивают подвалы, фундаменты выполняют роль ограждающих
СибАДИконструкций подвальных помещений.
По конструкт вному решению фундаменты могут быть ленточ-
ные, столбчатые, свайные и плитные.
В данном учебно-методическом пособии рассматриваются ленточные фундаменты, которые представляют собой заглубленные в грунт ленты (стенки), устраиваемые под все капитальные стены зданий.
Ленточные фундаменты по способу изготовления могут быть монолитные сборные, состоящие из сборных бетонных стеновых блоков и фундаментальных железо етонных плит заводского изготовле-
ния (пр л. 1,2).
Верхняя часть фундамента, на которую опирается надземная часть здания, называется о резом. Нижняя часть фундамента, соприкасающаяся с основанием, называется подошвой фундамента.
Расстояние от спланированной поверхности грунта до подошвы фундамента называется глубиной заложения фундамента Нзал. Глуби-
на заложения назначается в зависимости от объемно-планировочного и конструктивного решения здания (наличия подвала), величины и характера действующих на фундамент нагрузок, геологических и гидрогеологических характеристик грунта строительной площадки, климатических условий (глубина зимнего промерзания и возможности их пучения при замерзании).
Глубина заложения фундаментов под наружные стены колонны отапливаемых зданий при непучинистых грунтах не зависит от глубины промерзания. В этих случаях обычно принимают минимальное ее значение под наружные стены 0,7 м, под внутренние – 0,5 м.
Грунты скальные, крупнообломочные, пески гравелистые, крупные и средней крупности не подвержены пучению, и глубина заложения подошвы фундаментов не зависит от их влажности и глубины промерзания.
Если уровень грунтовых вод в период промерзания грунтов расположен ниже расчетной глубины промерзания более чем на 2 м, то для песков мелких и пылеватых, а также твердых и маловлажных
