глинистых грунтов глубину заложения фундаментов принимают независимо от глубины промерзания.
При уровне грунтовых вод, находящихся ниже расчетной глубины промерзания (менее 2 м), глубина заложения фундаментов для этих же грунтов, а также глинистых грунтов пластичной и текучей
консистенций принимается на 150 мм ниже расчетной глубины про- |
|
СибАДИ |
|
мерзания. |
|
Если основан е состоит из влажного мелкозернистого грунта |
|
(песка мелкого ли пылеватого), супеси или суглинка (глины), кото- |
|
рый при замерзан |
способен увеличиваться в объеме, то глубина за- |
ложен я фундамента должна быть не менее расчетной глубины про- |
|
мерзан я грунта df |
: |
|
Нзал ≥ df. |
Расчетная глу |
на заложения фундамента определяется как [4] |
|
df = kh · dfn , |
где dfn – нормативная глу ина промерзания, определяемая по карте сезонного промерзания грунтов; kh – коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений по табл. 2.1.
Таблица 2.1
Значения коэффициента kh |
|
|
|
||||
|
Коэффициент kh при расчетной |
||||||
|
среднесуточной температуре воздуха |
||||||
Особенности |
|
в помещении, примыкающем |
|||||
|
к наружным фундаментам, |
||||||
сооружения |
|
||||||
|
0 |
|
5 |
|
10 |
15 |
20 |
|
|
|
более |
||||
|
|
|
|
|
|
|
|
Без подвала с полами, устраиваемыми: |
|
|
|
|
|
|
|
- по грунту |
0,9 |
|
0,8 |
|
0,7 |
0,6 |
0,5 |
- на лагах по грунту |
1,0 |
|
0,9 |
|
0,8 |
0,7 |
0,6 |
- по утепленному цокольному перекры- |
1,0 |
|
1,0 |
|
0,9 |
0,8 |
0,7 |
тию |
|
|
|||||
|
|
|
|
|
|
|
|
С подвалом или техническим подпольем |
0,8 |
|
0,7 |
|
0,6 |
0,5 |
0,4 |
16
Для наружных и внутренних фундаментов неотапливаемых сооружений kh 1,1.
Нормативная глубина промерзания грунта dfn принимается в соответствии со с. 83 работы [24]. Для г. Омска dfn= 2,2 м.
Глубина заложения под внутренние стены не зависит от глубины СибАДИпромерзания грунта и принимается равной 0,5 м.
Фундаментные плиты, ширина которых подбираются по расчету, укладываются на песчаную тщательно утрамбованную подготовку толщиной 100 – 150 мм. Фундаментные бетонные блоки и плиты укладываются обязательно с перевязкой вертикальных швов.
Фундаменты здан я в первую очередь защищают от прямого воздейств я дождевых талых вод. Для этого по периметру наружных стен устра вают отмостку из етона, асфальта или плоских камней на слое песка с подст лкой жирной глины.
В любых грунтах содержится капиллярная влага, которая проникает в тело фундамента и поднимается к зоне сопряжения с конструктивными элементами надземной части здания. Чтобы преградить доступ капиллярной влаги в помещение, на границе контакта фундамента со стенами устраивают гидроизоляцию. По конструктивному решению гидроизоляция бывает горизонтальной вертикальной.
При отсутствии подвалов горизонтальную гидроизоляцию целесообразно укладывать между отметкой уровня земли и чистого пола на 150 – 200 мм ниже уровня чистого пола и выше отмостки. Конструктивно горизонтальная гидроизоляция чаще всего представляет собой два слоя рубероида или толя на мастике, слой асфальтобетона толщиной 10 – 20 мм или слой цементного раствора с отношением ц:п = 1:2 толщиной 20 – 30 мм.
Вертикальную гидроизоляцию устраивают для защиты стен подвалов. Тип гидроизоляции зависит от влажности грунта. При сухих грунтах можно ограничиться двухразовой обмазкой горячим битумом. При сырых грунтах устраивают цементно-известковую штукатурку, после просушки которой производят обмазку битумом за два раза или оклейку рулонными материалами. Как простейшее средство допускается устройство глиняного замка из мятой жирной глины.
17
2.4. Стены
Стены – основная структурная часть здания, которая обеспечи-вает восприятие нагрузок, теплозащиту и звукоизоляцию помещений,
отвод атмосферных осадков, а также служит основным архитектур-
ным элементом зданий. СибАДИВ зависимости от расположения в плане стены подразделяются
на наружные внутренние. В зависимости от статической функции стены подразделяются на несущие, самонесущие и навесные. Кроме того, стены могут быть однородными и неоднородными.
Наружные стены являются ограждающими конструкциями, которые защ щают помещение от неблагоприятных внешних воздействий. Внутренн е стены также являются ограждающими конструкциями, защ щая помещения в первую очередь от звуковой энергии,
т.е. выполняют функц звукоизоляции.
Однородные стены по всей своей толщине выполнены из одного материала (напр мер, кирпича). Размер обыкновенного глиняного кирпича 250×120×65 мм. Толщина однородных кирпичных стен всегда кратна половине кирпича. Кирпичные стены «в кирпич» имеют толщину 250 мм, «в полтора кирпича» – 380 мм, «в два кирпича» – 510 мм и т.д. Неоднородные стены выполняются двух-, трехслойными. В конструкцию неоднородной стены с целью повышения теплозащитных качеств вводится материал с более высокими теплозащит-
ными качествами.
Возможные варианты конструктивного решения наружных не-
сущих самонесущих стен представлены в прил. 3 данного учебнометодического пособия, это:
- колодцевая кладка из обыкновенного глиняного кирпича на цементно-песчаном растворе;
- кладка из обыкновенного глиняного кирпича на гибких связях; - облегченная кладка с армированными керамзитобетонными
элементами; - кладка из газобетонных блоков с облицовкой из обыкновенно-
го глиняного кирпича; - кладка из обыкновенного глиняного кирпича с фасадной теп-
лоизоляцией (назначаются в соответствии с результатами теплотехнического расчета).
Внутренние несущие стены однородные, сложены из обыкновенного глиняного кирпича на цементно-песчаном растворе толщиной
380 мм.
18
2.5. Перемычки
Перемычкой называется конструкция, перекрывающая проем в стене сверху и поддерживающая вышележащую кладку. В практике строительства наиболее часто используется вариант сборных железобетонных брусковых перемычек по серии 1.038-1 ГОСТ 948 – 84, но-
Сименклатуру которыхбАДсм. в табл. П. 2.2: И - несущ х – бруски размером 120 220 мм предназначены для
восприят я нагрузки от собственного веса, вышележащей кладки и плит перекрыт я. М н мальная длина опирания на стены – 250 мм;
- ненесущ х – бруски размером 120 140 мм, которые предназначены для воспр ят я нагрузки от собственного веса вышележащей кладки. М н мальная длина опирания на стены – 125 мм.
Для наружных стен, выполненных:
- колодцевой кладкой из о ыкновенного глиняного кирпича на цементно-песчаном растворе;
- кладкой з о ыкновенногоглиняногокирпича на гибкихсвязях; - облегченной кладкой с армированным керамзитобетонными
элементами, конструкция перемычек представлена в данном учебно-методическом
пособии (см. прил. 1 «Ведомость перемычек»). Нередко с целью улучшения эстетических качеств кладки железобетонный брусок перемычки на наружной версте заменяют на прокатный металл.

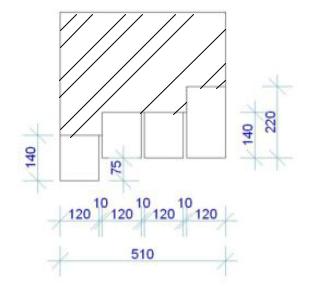

Рис. 2.3. Схема установки перемычек над проемами в наружных несущих кирпичных стенах
19
Для наружных стен, выполненных из обыкновенного глиняного кирпича на цементно-песчаном растворе, конструкция перемычек в отличие от представленных в прил. 1 следующая: брусок из жестких минераловатных плит будет заменен на ненесущий брусок перемычки размером 120 140мм,выполненный посерии1.038.1-1 ГОСТ948–84.
Для стен, выполненных кладкой из газобетонных блоков с обли- СибАДИцовкой из обыкновенного глиняного кирпича, перемычки (над газобе-
тонной частью стены) выполняются из армированного легкобетона.
Пр мер подбора перемычек в здании с кирпичными стенами
Толщ на наружных стен – 510 мм, внутренних стен –380 мм. 1-й этап. По плану на рис. 2.4 определить несущие и
самонесущ е стены.
По оси 1– оконный проем – 910 мм (несущая стена толщиной
510 мм).
По оси 2 – дверной проем – 910 мм (несущая стена толщиной
380 мм).
По оси – дверной проем – 1010 мм (самонесущая стена толщиной 510 мм).
По оси Б – два оконных проема –1510 мм (самонесущая стена толщиной 510 мм).

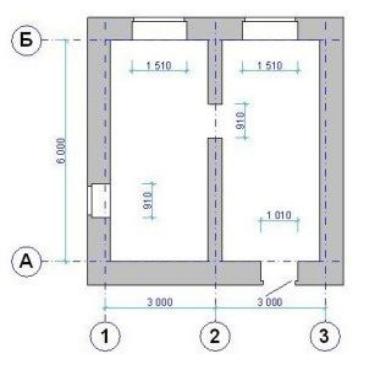

Рис. 2.4. План 1-го этажа
