31.НазаровА. С. Математический анализизображения нааэроснимке: учебное пособие /Назаров А. С., ПлатоненкоМ. А., Артемъее В. А. Омск, 1974. 94с.

32.ОбираловА. И. Дешифрирование снимков для целей сельскогохозяйства

/ А.И. Обиралов. М.: Недра, 1982. 142с.

33. Овсянников Р. П. Фототопография. Ч. 1. Теория одиночного снимка и стереоскопическойпары/ Р.П.Овсянников. М., 1970. 260с.

34. Овсянников Р. П. Фототопография. Ч. 2. Методы Фототопографии/ Овсянников Р. П., Ф.Ф. Лысенко. М., 1977. 300с.

35.Пособие по фотограмметрии/ сокращенный перевод подред. В. И. Кораблева. М.: Недра, 1970. 214с.; 1971. 168с.

36.Распопов В.Я. Бесплатформенные системы ориентации и навигации на микромеханических чувствительных элементах / В.Я. Распопов,

Матвеев В.В. Электрон. дан. Режим доступа :http: // www.mr.rtc.ru/doc/report/doc22.pdf, свободный. Загл. с экрана (дата обращения к ресурсу:15.02.2009).

37.РодионовБ. Н. Динамическая фотограмметрия/ Б.Н. Радионов. М.: Недра, 1983. 311с.

38.Руководство по созданию и реконструкции городских геодезически сетей с использованием спутниковых систем ГЛОНАСС/GPS, ГКИНТ (ОНТА) – 01 – 271 – 03. М.: ЦНИИГАиК, 2003. 182с.

39.Серапинас Б.Б. Глобальные системы позиционирования / Б.Б. Сер-

впинас. – М., 2002, 104 с.

40.Система ТАЛКА. Руководство пользователя (версия 2.8). М.: ИПУРАН, 1999. 250 с.

41.Система РНОТОМСЮ 5.2.//www.racurs.ru. . Электрон. дан. Режим доступа:http:// www.racurs.ru, свободный. Загл. с экрана (дата обращения к ресурсу:7.08.2012).

42.Старостин А.Ю. Концепция сети постоянно действующих станций Virtual Reference Station (VRS) компании TRIMBLE и технология ее поэтапного создания / А.Ю. Старостин // Автоматизированные технологии изысканий и проектирования. 2006. № 2.(21). С. 29 31.

43.Уманский В.И. Технология высокоточного позиционирования подвижных объектов с учетом инерциальной навигационной компоненты / В.И.Уманский, А.П. Клепач, А.В.Бабанин и др. // Материалы 4-й Международной научно-практической конференции «Геопространст-

венные технологии и сферы их применения». М., 2008. С. 56 – 68.

44.ФёдоровВ.И. Инженерная аэрогеодезия/ В.И.Фёдоров. М.: «Высшая школа», 2002. 464с.

45.Харченко В.П. Способы и средства оценки тактико-технических характеристик широкозонных функциональных дополнений WAAS и EGNOS и их сопоставления с другими DGPS-системами / В.П. Харченко, А.А. Жалило, В.В. Конин и др. // Аерокосмічні системи моніторингу та керування, Матеріали VI Міжнародної науково-

200

технічної конференції. Київ, 26-28 квітня 2004 р. Том 2. С. 21.17

–21.23

46.Хрущ Р. М. Этапы становления и развития фотограмметрии в России /

Р.М. Хрущ // Геодезия и картография. 2003. № 7. С. 50-61.

47.Янкуш А.Ю. Высокоточное позиционирование с использованием спутниковых и инерциальных технологий / А.Ю. Янкуш // Доклад на 4-й Международной научно-практической конференции «Геопространственные технологии и сферы их применения». – М., 2008.

48.Fricker P. Forward Motion Compensation (FMC) - Is It the Same in The Digital Imaging World? / P. Fricker, R. Pacey // Photogrammetric Engineering & Remote Sensing, 2005, November. – P. 1241-1242

49.ORIMASoftware,Rel/.1.50.User'sGuide. Leica AG,1996.– 250 s.

50.Static Precise Point Positioning Accuracy in GrafNav 8.10. Waypoint Products Group, NovAtel Inc. – January, 2008.

51.ИНТЕРНЕТ – ИСТОЧНИКИ

201

202

Приложение 2

Аэрокамера DSS (Applanix)

Камера DSS (Digital Sensor System), выпускаемая канадской компанией Applanix с 2002 г., является примером полностью интегрированной системы, изготовленной «под ключ» (рис. П.2.1). По состоянию на конец 2006 г. эксплуатировалось более 90 таких камер.

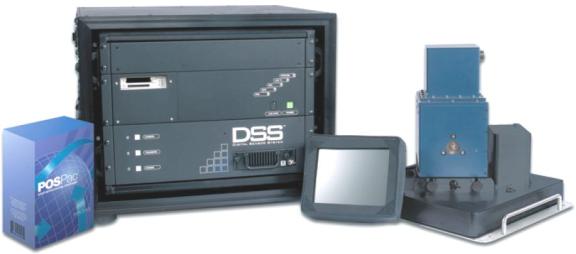

Рис. П.2.1. Компоненты съемочной системы DSS (Applanix, Канада)

Комплект поставки включает камеру, систему управления поле-

том (FMS – Flight Management System), средства прямого геопозицио-

нирования (GPS/IMU), Азимутальное устройство (Azimuth Mount) для учета угла сноса самолета или дрейфа отклонения от курса, а также программы, предназначенные для оперативной обработки бортовых данных и постобработки. Набор этих программ сопровождает проект на стадиях планирования, аэрофотосъемки (сбора данных), их обработки и изготовления конечного продукта.

На сайте компании (www.applanix.com) приводится информация о четырех модификациях камеры (DSS-301, DSS-322, DSS-422, DSS-439), различающихся геометрическим разрешением создаваемого изображения, размером ПЗС-матрицы, конструкцией объектива, его параметрами и пр. Причем, переход от одного геометрического разрешения к другому осуществлялся без изменения физических размеров ПЗС-матрицы (которые во всех моделях близки к 36,8 48,9 мм). Такой подход не только сохраняет величины углов изображения и позволяет использовать тот же объектив, но и упрощает эксплуатацию камеры в комплексе с лазерным сканером, где особенно важно согласование углов зрения.

203

В камерах модели DSS-422 и последующих используются объективы AeroLens™ с фокусными расстояниями 60 мм и 40 мм, изготовленные предприятием Karl Zeiss по технологии «Distagon® T*» в соответствии с техническими условиям компании Applanix. Объективы имеют различные углы зрения в продольном и поперечном направлениях и обеспечивают возможность получения цветных и цветных инфракрасных (CIR – Color InfraRed) снимков с выдержкой 1/125

– 1/4000 секунды и минимальным интервалом через 2,5 0,05 сек. Высокоскоростной затвор камеры установлен непосредственно

перед фокальной плоскостью, поскольку создание межлинзового затвора, как это обычно практикуется, с аналогичными параметрами сопряжено с некоторыми техническими трудностями. Установленные параметры работы затвора согласованы с возможностями считывания зарядов светочувствительных элементов и позволяют использовать скоростные носители аппаратуры, уменьшить смаз изображения и улучшить фотометрическое качество создаваемой ортомозаики при приемлемом уровне динамического диапазона исходных изображений.

Объем памяти для хранения изображений позволяет сохранять до 3 500 снимков на одном диске. Встроенный герметизированный твердый диск используется для сохранения изображений при выполнении съемки на больших высотах (выше 3 500 м), а два съемных диска объемом по 500 GByte (по 12000 снимков) применяются при съемках с более низких высот.

Программное обеспечение DSS включает три модуля со следующими функциональными возможностями:

MissionView – организация данных, загрузка снимков и пр.;

ImageView – обработка изображений (коррекция погрешностей объектива, изменение резкости, преобразования в форматы TIFF, JPEG, IMG, преобразование уровней квантования 8–12 бит, цветовой баланс путем калибровки входного потока и др.);

POSPAC Air – постобработка инерциальных и спутниковых измерений и фотограмметрическая обработка снимков, включающая выполнение прямого геопозиционирования, внешнего ориентирования снимков, калибровку аэрокамеры и др.

Дополнением комплекта является интерфейс оператора

Toughbook фирмы Panasonic и поставляемая с системой DSS 439 новинка промышленных разработок система управления полетом

POSXtrack Applanix (рис. п. 2.2).
