40.На рисунке приведено условно-графическое обозначение:

1)делителя напряжения;

2) мостовой выпрямительной схемы;

3)операционного усилителя;

4)однополупериодного выпрямителя.

41.Чем характеризуется состояние насыщения при работе транзистора в ключевом режиме:

1) малым током коллектора;

2) малым сопротивлением коллекторного перехода?

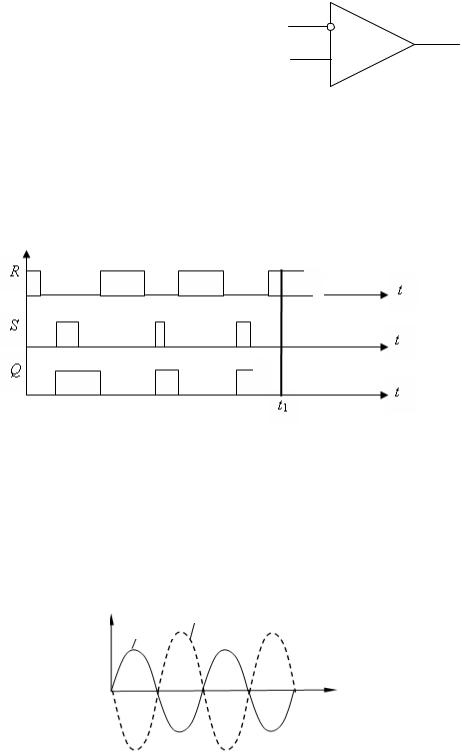

42.В момент времени t1 на выходе Q RS-триггера будет:

1)четыре в двоичном коде;

2)логический ноль;

3)неопределенное значение;

4)логическая единица.

43. Приведенные временные диаграммы напряжения на входе и на выходе соответствуют:

uвых

u uвх

1) усилительному каскаду с общей базой;

2) неинвертирующему усилителю на операционном усилителе;

3) повторителю напряжения на операционном усилителе;

4) усилительному каскаду с общим эмиттером.

305

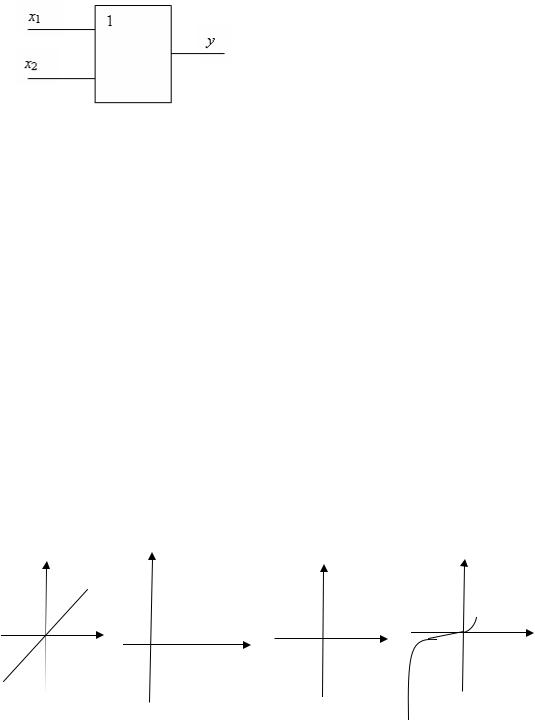

44.На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:

1)стрелка Пирса (ИЛИ-НЕ);

2)инверсии (НЕ);

3)логического умножения (И);

4)логического сложения (ИЛИ).

45.Цифровым счетчиком импульсов называют устройство, предназначенное:

1)для счета числа входных импульсов;

2)записи и хранения кодов;

3)преобразования аналоговой информации в цифровую;

4)распознавания кодовых комбинаций.

46.Полупроводниковый стабилитрон – полупроводниковый диод, напряжение на котором в области электрического пробоя слабо зависит от тока и который служит:

1)для индикации наличия электромагнитных полей;

2)генерации переменного напряжения;

3)стабилизации напряжения;

4)усиления напряжения.

47.Для стабилизации напряжения используется элемент с вольтамперной характеристикой, соответствующей рисунку номер:

I I I I

U U U U















1

2

3





4



















48. В современных усилителях не могут быть использованы:

1)диодные тиристоры;

2)полевые транзисторы;

3)биполярные транзисторы;

4)интегральные микросхемы.

306

49.Триггером называется устройство, обладающее двумя состояниями устойчивого равновесия и способное скачком переходить из одного состояния в другое под действием:

1) механического перемещения;

2) заложенной в триггер программы;

3) внешнего управляющего сигнала;

4) определенного временного интервала.

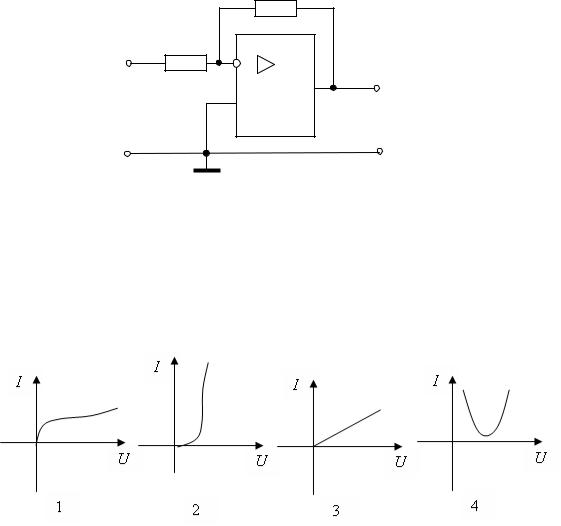

50.На рисунке приведена схема:

R2

R1

1)делителя напряжения;

2)повторителя напряжения;

3)инвертирующего усилителя;

4)неинвертирующего усилителя.

51. Для стабилизации тока используется устройство с вольтамперной характеристикой, соответствующей рисунку номер:

52. Частота пульсаций выпрямленного напряжения на выходе однофазного мостового выпрямителя составляет 12 кГц. Какова частота питающего напряжения на входе выпрямителя:

1) 3 кГц; 2) 4 кГц; 3) 6 кГц; 4) 12 кГц?

307

11.ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ПРИБОРЫ

11.1.Средства измерения

Всоответствии с методами измерений электроизмерительные приборы делятся:

– на приборы непосредственной оценки (амперметры, вольтметры и т.д.);

– приборы сравнения (измерительные мосты, потенциометры). Приборы непосредственной оценки могут быть классифицирова-

ны по ряду признаков: принципу действия, назначению, точности, условиям эксплуатации, защищенности от внешних магнитных или электрических полей, устойчивости к механическим воздействиям и др. Классификация электроизмерительных приборов регламентирова-

на ГОСТ 22261-76.

По принципу действия (ГОСТ 22261-76) предусматривается деление электромеханических приборов непосредственной оценки на следующие системы:

● магнитоэлектрическую; ● электромагнитную; ● электродинамическую; ● ферродинамическую; ● индукционную; ● вибрационную;

● электростатическую.

Приборы магнитоэлектрической системы в сочетании с преобразователями образуют новые типы приборов: выпрямительные, термоэлектрические, электронные. Отдельную группу составляют цифровые приборы.

По назначению электроизмерительные приборы в зависимости от рода измеряемой величины подразделяются на амперметры, вольтметры, ваттметры, счетчики, фазометры, частотометры и др.

На шкале прибора с использованием условных обозначений указываются:

– заводской номер;

– единица измеряемой величины;

– класс точности;

– ГОСТ;

– число фаз и род тока;

308

система прибора;

рабочее положение шкалы.

Условные обозначения некоторых характеристик электроизмерительных приборов приведены в табл. 11.1.

Таблица 11.1

Условные обозначения некоторых характеристик электроизмерительных приборов

Основные параметры приборов





















Условные обозначения

Единицы измеряемой величины







А – ампер; V – вольт; W – ватт

Класс точности прибора

0,05; 0,1; 0,2; 1,0; 1,5; 2,5; 4,0

Род тока

















постоянный;



















~





переменный;







~





постоянный и переменный

Системы прибора:





























магнитоэлектрическая



























М















































































электромагнитная



























Э





















электродинамическая



























Д

































































ферродинамическая



























ЭД









































































Рабочее положение шкалы прибо-



























– горизонтальное;





















































ра



























– вертикальное;

































































60º – наклонное































Номинальная частота







50 Hz

Номинальная область частот







45 – 550 Hz

Номинальное значение (подчерк-







20 – 50 – 100 Hz

нуто) и расширенная область частот







Группа приборов по условиям экс-







Б – в закрытых сухих помещениях;

плуатации







В1, В2 – для полевых и морских усло-



вий;























Т – для условий тропического клима-



та















Тип прибора







Э 330 – электромагнитный;









М 261 – магнитоэлектрический;









Д 202 – электродинамический

11.2. Выбор электроизмерительных приборов

Для правильного измерения приборов необходимо:

– правильно выбрать тип прибора, класс точности, предел (пределы) измерения;
