ния его выходных выводов 2–2' – параллельную (рис. 10.38, а) и последовательную (рис. 10.38, б). Обычно один вывод входной и один вывод выходной цепей четырехполюсника соединены накоротко (см.

рис. 10.37, 10.38).

iвх





iвх



Rвт





Rвт



uвх



У

uвх

У

ec





ec



2'

1'

1'

2'

1'

2



ОС



ОС

1

1

2

1

а





б



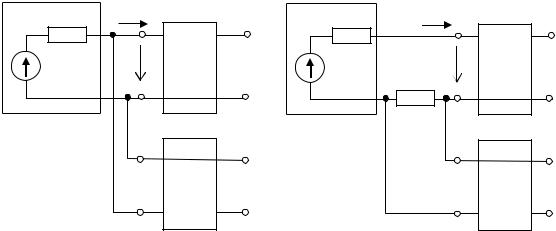

Рис. 10.38. Обратная связь: а – параллельная; б – последовательная

Положительная обратная связь в усилителях практически не применяется, но лежит в основе работы различного рода автогенераторов.

В усилителях очень широко используется отрицательная обратная связь. Она позволяет создавать на основе усилителей устройства различного функционального назначения: сумматоры, интеграторы, фильтры и т.д.

10.14. Интегральные микросхемы и их классификация

Интегральные микросхемы (ИМС) в настоящее время являются одним из самых массовых изделий современной микроэлектроники. Применение ИМС облегчает расчет и проектирование функциональных узлов и блоков радиоэлектронной аппаратуры, ускоряет процесс создания принципиально новых аппаратов и внедрения их в серийное производство. Широкое использование ИМС позволяет повысить технические характеристики и надежность аппаратуры.

Отечественной электронной промышленностью освоен выпуск широкой номенклатуры ИМС, ежегодно создаются десятки и сотни

255

тысяч новых приборов для перспективных радиоэлектронных средств.

Интегральная микросхема (ИМС) – микроэлектронное изделие, выполняющее определенную функцию преобразования, обработки сигнала и (или) накапливания информации и имеющее высокую плотность упаковки электрически соединенных элементов и кристаллов.

Все интегральные микросхемы в зависимости от функционального назначения принято делить на аналоговые и цифровые. Аналоговые интегральные микросхемы предназначены для преобразования и обработки сигналов, изменяющихся по закону непрерывной функции. Цифровые интегральные микросхемы предназначены для преобразования и обработки сигналов, изменяющихся по закону дискретной функции.

Аналоговые и цифровые ИМС разрабатываются и выпускаются в виде серий. Каждая серия отличается степенью комплектности и содержит несколько ИМС. К серии относят совокупность типов ИМС, которые могут выполнять различные функции, но имеют единое кон- структивно-технологическое исполнение и предназначены для совместного применения. Как правило, с течением времени состав перспективных серий расширяется. Идентификатор серии в виде ее номера входит в обозначение ИМС и записывается в паспорте микросхемы.

Обозначение микросхемы состоит из четырех элементов. Первый элемент – цифра, соответствующая конструктивно-технологической группе, и второй элемент – две или три цифры, обозначающие порядковый номер разработки, являются полным номером серии ИМС. Первый и второй элементы совместно обозначают серию ИМС, перед которой могут быть поставлены буквы, характеризующие конструкцию корпуса. Перед обозначением серии ставится буква Н, если корпус керамический, буква Ф, если корпус пластмассовый. Буква, характеризующая корпус, перед обозначением серии не ставится, если ИМС выполнена в металлостеклянном или металлокерамическом корпусах. Для ИМС коммерческого применения условное обозначение начинается с буквы К, а в экспортном варианте – с букв ЭК. После условного номера разработки может быть поставлена буква, если в пределах одного типа выпускаются ИМС с различными электрическими параметрами. Третий элемент – две буквы, соответствующие подгруппе и виду, определяют функциональное назначение ИМС. Четвертый элемент – порядковый номер разработки микросхем в дан-

256

ной серии и для данного функционального назначения, может состоять из одной или нескольких цифр и одной буквы как необязательного элемента.

В табл. 10.2 представлены примеры классификации ИМС по функциональному назначению с указанием идентификатора подгруппы и вида (третий элемент обозначения).

Таблица 10.2

Примеры классификации ИМС по функциональному назначению

Подгруппа и вид микросхем



Обозначение

Пример

1



2

3

1. Генераторы:







прямоугольных импульсов



ГГ

КР531ГГ1,







К564ГГ1

гармонических сигналов



ГС



сигналов специальной формы



ГФ



2. Детекторы:







амплитудные



ДА

К157ДА1

частотные



ДС



фазовые



ДФ



3. Ключи и коммутаторы:







напряжения



КН

К590КН6,







К591КН3

тока



КТ

К590КТ1

прочие



КП

К555КП1

4. Логические элементы:







И-НЕ



ЛА

КР1533ЛА3,







К1561ЛА7

ИЛИ-НЕ



ЛЕ

К1531ЛЕ8,







К1561ЛЕ1

И



ЛИ

К555ЛИ1,







К1564ЛИ3

ИЛИ



ЛЛ

К555ЛЛ1

НЕ



ЛН

К555ЛН1,







К561ЛН2

5. Модуляторы:







амплитудные



МА



импульсные



МИ



частотные



МС



фазовые



МФ





257









Продолжение табл. 10.2

1

2



3

6. Наборы элементов:







диодов

НД





конденсаторов

НЕ





резисторов

НР





транзисторов

НТ



К504НТ1,







К152НТ5

7. Преобразователи:







цифро-аналоговые

ПА



К572ПА2,







К1108ПА1

аналого-цифровые

ПВ



К572ПВ4,







К1108ПВ2

код-код

ПР



К155ПР7

8. Схемы вычислительных средств:







сопряжения с магистралью

ВА



КР580ВА87

синхронизации

ВБ





управления вводом-выводом

ВВ



КР580ВВ51

контроллеры

ВГ



КР580ВГ75,







КР1810ВГ89

микроЭВМ

ВЕ



КР1816ВЕ51

микропроцессоры

ВМ



КР580ВМ80,







КР1810ВМ86

управления прерыванием

ВН



КР580ВН59,







КР1810ВН59

управления памятью

ВТ



КР580ВТ57

микропрограммного управления

ВУ





9. Схемы запоминающих устройств:







ассоциативные

РА



К589РА04

ПЗУ масочные

РЕ



КР568РЕ3

ПЗУ матрицы

РВ





ПЗУ однократного программирования

РТ



К556РТ16

РПЗУ (перепрограммируемые, т.е.

РР



К573РР2

многократно программируемые ПЗУ)







РПЗУ* с ультрафиолетовым стирани-

РФ



К573РФ4

ем







РПЗУ* на ЦМД

РЦ





ОЗУ

РУ



К537РУ10,







К565РУ5

10. Схемы источников электропитания:







выпрямители

ЕВ





стабилизаторы напряжения импульс-

ЕК





ные







258











Окончание табл. 10.2

1

2



3

стабилизаторы напряжения непрерыв-

ЕН



К142ЕН5, К142ЕН6

ные







стабилизаторы тока

ЕТ





11. Схемы сравнения:







амплитудные

СК



КР1100СК2

по напряжению (компараторы)

СА



К554СА2,







К1401СА2

12. Схемы цифровых устройств:







АЛУ

ИА





шифраторы

ИВ



К555ИВ3,







К1564ИВ3

дешифраторы

ИД



К555ИД18,







К564ИД4

счетчики

ИЕ



К555ИЕ6,







К1561ИЕ11

регистры

ИР



К555ИР35,







К564ИР12

полусумматоры

ИЛ





сумматоры

ИМ



К555ИМ6,







К564ИМ1

прочие

ИП





JK-триггеры (универсальные)

ТВ



К555ТВ6,







КР531ТВ11

JK-триггеры (комбинированные)

ТК



К155ТК1

D-триггеры

ТМ



К555ТМ7,







К564ТМ3

10.15. Операционный усилитель

Операционный усилитель (ОУ) представляет собой разновидность усилителей постоянного тока с верхней границей амплитудночастотной характеристики fв=102–105 Гц. ОУ изначально был спроектирован для выполнения математических операций (отсюда его название) путём использования напряжения как аналоговой величины. Такой подход лежит в основе аналоговых компьютеров, в которых ОУ использовались для моделирования базовых математических операций (сложение, вычитание, интегрирование, дифференцирование

ит. д.).

Внастоящее время ОУ применяются при создании электронных устройств самого различного назначения (стабилизация напряжения,
