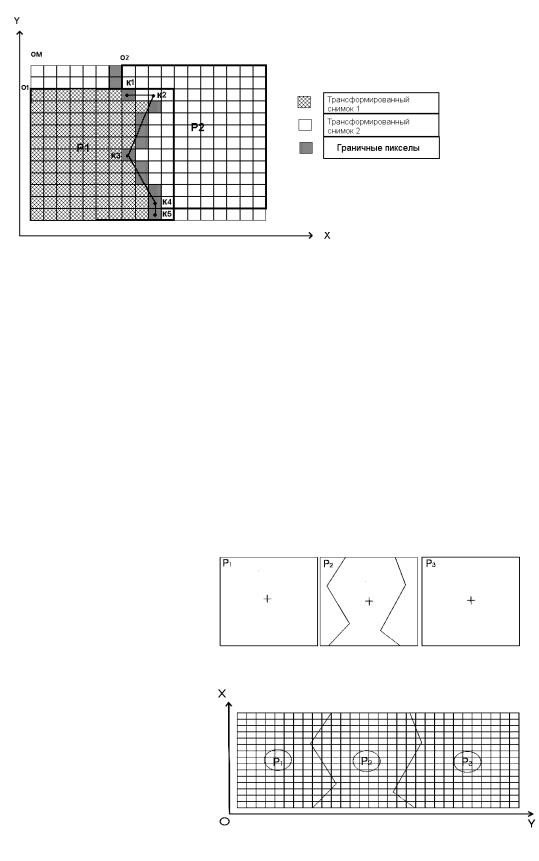

По этим полилиниям определяют граничные пиксели, которые формируют границы участков цифрового фотоплана, создание которых будет производиться по соответствующим цифровым изображениям снимков.

Формирование цифрового фотоплана в пределах каждого из этих участков производится аналогично процессу формирования цифрового ортофотоснимка.

Определение координат X,Y узлов полилинии в системе координат цифрового фотоплана по значениям координат xc, yc их изображений в системе координат цифрового изображения снимка производится методом приближений следующим образом.

По координатам xc, yc изображения узла вычисляются координаты x, y изображения узла в системе координат снимка.

В случае если при внутреннем ориентировании цифрового снимка использовались аффинные преобразования, эти вычисления производятся по формулам:

Затем вычисляются значения координат X, Y узла в системе координат цифрового фотоплана по формулам:

определяют новое значение высоты узла Z3.

Вычисление продолжают до тех пор, пока разность значений координат X и Y узла в приближениях не будут превышать установленного допуска.

Процесс определения координат X,Y узлов полилинии методом приближений представлен на рис.

6.28.

9.6. Оценка точности цифровых трансформированных фотоснимков и

фотопланов

Созданные в результате цифрового трансформирования снимков цифровые изображения местности по точности должны соответствовать требованиям, предъявляемым к их точности нормативными документами Роскартографии, если фотопланы предназначены для создания кадастровых и топографических карт (планов) или технического задания на производство работ, если фотопланы создаются для решения других задач.

Контроль созданных трансформированных фотоснимков и фотопланов проводят по расхождениям значений координат контрольных точек, измеренных непосредственно на цифровом плане и координат этих точек, определенных в результате геодезических измерений или в результате построения сети пространственной фототриангуляции.

118

Вкачестве контрольных точек выбираются только точки, расположенные непосредственно на земной поверхности, так как изображения объектов местности возвышающихся над ней (крыши домов, мосты и т.п.) имеют на фотопланах искажения.

Контроль фотопланов производится также по расхождениям одноименных контуров расположенных на линии пореза (граничной линии) смежных трансформированных фотоснимков.

Вслучае если трансформированные фотоснимки и фотопланы создавались для создания топографических и кадастровых карт (планов), расхождения в плане положения контрольных точек не должны превышать величины 0.5 мм в масштабе создаваемой карты (плана), а расхождения одноименных контуров на граничной линии величины 0.7 мм.

При цифровом трансформировании снимков с целью контроля точности определения элементов ориентирования исходных снимков и точности построения цифровой модели рельефа местности, перед выполнением процесса формирования цифровых трансформированных изображений производят априорную оценку их точности.

Априорная оценка точности производится по контрольным точкам, путем сравнения значений их плановых координат, определенных в результате геодезических или фотограмметрических определений и значений координат расчетного положения изображения контрольной точки на трансформированном изображении.

Определение плановых координат расчетного положения изображения контрольной точки производится по значениям координат изображений контрольных точек на исходных снимках, значениям элементов внутреннего и внешнего ориентирования снимков, параметрам внутреннего ориентирования снимка в системе координат цифрового изображения с использованием цифровой модели рельефа. При этом используется алгоритм, аналогичный алгоритму определения координат углов граничной линии на фотоплане.

При определении координат в качестве начального приближения, используется высота контрольной точки, значение которой было определено в результате геодезических или фотограмметрических определений.

Проведение априорной оценки точности позволяет проконтролировать качество фотограмметрических работ, выполняемых для обеспечения процесса цифрового трансформирования и при необходимости повторить эти процессы.

10. Современные цифровые фотограмметрические системы

и их основные характеристики

Применение цифровых методов фотограмметрии в практике топографических, кадастровых и других съемок, как и картографического обеспечения геоинформационных и кадастровых систем, стало реальностью сегодняшнего дня. И нет никаких сомнений в том, что вытеснение классических аналоговых методов обработки материалов аэрофотосъемки

– задача уже ближайшего будущего. Это обстоятельство и послужило основанием для того, чтобы в действующих инструкциях по фотограмметрическим работам были обозначены как основные задачи, решаемые цифровыми методами, так и критерии их эффективности.

Требования к цифровым фотограмметрическим системам (ЦФС) делятся на общие, технические и технологические.

Общие требования к ЦФС включают такие условия, как строгость алгоритма, максимальная автоматизация процессов обработки, гарантированное решение задачи при наличии теоретической возможности, использование всей геометрической точности исходных изображений, насыщенность алгоритмов логическими операциями контроля полноты и корректности данных, авторская поддержка программных средств и др.

Технические требования определяют главные условия функционирования цифровых систем и в частности – возможность обработки черно-белых и цветных снимков в сжатых и несжатых форматах, отсутствие ограничений на объем памяти и быстродействие ПЭВМ, реализация оптических и электронных средств стереоизмерений и ряд других.

119

Технологические требования к цифровым системам определяют перечень функциональных возможностей систем, наличие которых обеспечивает их эффективную эксплуатацию, в частности:

автоматическое распознавание и измерение изображений координатных меток и выполнение внутреннего ориентирования;

автоматическое стереоотождествление и измерение идентичных опорных и фотограмметрических точек перекрывающихся снимков;

автоматическое построение по стереопарам цифровых моделей рельефа;

ортотрансформирование изображений с использованием информации о рельефе, представленной в виде горизонталей, отдельных точек (пикетов), регулярной или нерегулярной ЦМР, формирование выходного ортоизображения с заданным геометрическим разрешением и автоматическое выравнивание его плотности;

внутреннее, взаимное и внешнее ориентирование снимков и моделей (маршрутов) по произвольному числу исходных точек (меток, крестов);

сбор цифровой информации об объектах местности в процессе стерео- и моно векторизации (по эпиполярным снимка м и ортоизображению соответственно) с использованием настраиваемого классификатора, ее редактирование с использованием автоматизированных процедур и представление результатов в распространенных форматах.

Внастоящее время имеется достаточно большое число цифровых фотограмметрических систем, из которых наибольшее распространение в специализированных предприятиях Республики Беларусь получили системы Photomod , ТАЛКА, и RealisticMap.

ЦФС Photomod разработана ОАО «Ракурс» в содружестве с ведущими специалистами России. Система создана в 1993 г. и ныне используется более чем в 40 странах мира.

Рис. 6.29 Взаимодействие программных компонентов ЦФС Photomod Photomod – полнофункциональная система с богатейшими возможностями и ориги-

нальным графическим интерфейсом. Используемые системой математические модели позволяют обрабатывать не только наземные и воздушные снимки, полученные по законам центрального проектирования, но и сканерные, радиолокационные изображения, а также снимки, полученные неметрическими камерами. Это одна из немногих фотограмметрических систем на рынке СНГ, позволяющая обрабатывать космические и иные цифровые сканерные изображения, полученные с помощью различных сенсоров.

К достоинствам системы относится замкнутый технологический цикл получения всех видов конечной продукции: ЦМР, 3D-векторов, ортофотопланов и цифровых карт без использования других программных продуктов.

ЦФС Photomod имеет гибкую модульную структуру, обеспечивающую оптимальное соответствие конфигурации задачам пользователя, функционирует в локальной сети и может эксплуатироваться совместно с другими фотограмметрическими системами. Структура системы и основные функции ее компонентов показаны на рис. 6. 29.

120

Широкое распространение и профессиональное признание системы обеспечили ее богатейшие технологические возможности, основные из которых сводятся к следующему:

оригинальная графическая среда и доступный интерфейс;

возможность обработки сканерных спутниковых изображений, включая снимки

SPOT, TERRA, EROS, LANDSAT, IRS, ASTER, ICONOS, QuickBird;

наличие интерфейса, обеспечивающего эксплуатацию системы в среде ГИС «Карта

2000» (ГИС «Панорама»), MicroStation/95/SE/J (модуль StereoLink), экспорта данных в геоинформационные и картографические системы и др.;

возможность использования при построении и уравнивании фотограмметрических измерений полного набора систем координат, картографических проекций и данных GPS-измерений;

Цифровые изображения

наличие эффективных средств калибровки планшетных полиграфических сканеров;

наличие настраиваемого классификатора картографических объектов;

применение графических и статистических методов оценки достоверности данных и диагностики ошибок измерений;

возможность формирования ЦМР на регулярной сетке (DEM) с переменным разрешением и использования ее при ортотрансформировании;

наличие эффективных средств оцифровки в монокулярном и стереоскопическом режимах и редактирования полученной графической (векторной) информации;

Система постоянно совершенствуется (в год появляется 2–3 новых версии), пополняется новыми инструментальными средствами и технологическими возможностями.

ЦФС ТАЛКА разработана ИПУ РАН под руководством доктора физикоматематических наук Д. В. Тюкавкина. Она отвечает производственным требованиям, технологична и изначально хорошо приспособлена для работы с большими объемами данных. К особенности системы можно отнести:

использование «сжатых» изображений, состоящих из точных фрагментов («фотоабрисов») с изображениями точек и пространств между ними с 10-кратным прореживанием;

возможность обработки больших изображений объемом до 4 Гб;
