полную автоматизацию стереоизмерений, включая нанесение необходимых точек с использованием четырех режимов отождествления: «грубого» (аффинного), «стандартного» (с обычной корреляцией), «быстрого» (с малой областью поиска) и «надежного»(с поконтурной обработкой);

построение маршрутных сетей по перекрывающимся триплетам, их объединение в блок в свободной системе координат с последующим уточнением, ориентирование блока маршрутов по опорным точкам и уравнивание связок проектирующихлучей;

возможность выполнения значительного работ (до 95% от общего объема) в свободной системе координат;

ортотрансформирование снимков по фрагментам (максимум 128 128), полученным делением рабочей площади на заданное число элементов в зависимости от уклона местности;

возможность выполнения фотометрической коррекции изображения путем локального выравнивания яркостей между фрагментами, глобального выравнивания всего изображения и межпиксельного выравнивание плотности.

Кнедостаткам системы можно отнести скромные графические возможности при векторизации, отсутствие классификатора объектов (что важно при последующем создании оригинала карты или плана) и невозможность построения и измерения анаглифических изображений исходных снимков.

Среди других ЦФС следует отметить системы корпорации Intergraph, LH-System, (рабочие станции DWP 770) и SOCET SET, IMAGINE OrthoBase фирмы ERDAS, ЦФС ЦНИИГАиК, Цифровой стереоплоттер SDS (Новосибирск) и др.

122

Глава 7. СПОСОБЫ НАБЛЮДЕНИЯ И ИЗМЕРЕНИЯ СТЕРЕОМОДЕЛИ

1. Глаз – оптическая и физиологическая система

Окружающий мир воспринимается человеком через органы чувств, из которых одним из основных является зрение. Глаз – сложная и совершенная система, представляющая собой почти правильный шар диаметром 22–23 мм (рис. 7.1). Его наружная

представляющих собой окончания разветвлений зрительного нерва. Колбочки являются органом дневного зрения и позволяют воспринимать детали и цвет объекта.

Палочки обладают очень высокой световой чувствительностью и обеспечивают наблюдение при низкой освещенности (в сумерках, ночью), но плохо передают детали и цвет объекта. Размер палочки – 60 мкм, колбочки – 35 мкм; их диаметры соответственно 2 мкм и 6–7 мкм.

Место вхождения в глазное яблока зрительного нерва – слепое пятно 9 диаметром 1,3–1,8 мм. Здесь нет ни палочек, ни колбочек, и попадающее на слепое пятно изображение не воспринимается. Каких-либо неудобств для человека это не вызывает, поскольку попадающее в другой глаз изображение проектируется на другой участок сетчатки.

В центральной части сетчатки расположено желтое пятно 8 овальной формы размером 0,6 0,9 мм (угловой размер около 2 ,5). В его середине имеется центральная ямка диаметром 0,4 мм (угловой размер 1 ,5), состоящая только из колбочек и определяющая зрительную ось глаза. Диаметр колбочек здесь наименьший и лежит в пределах 1–5 мкм, и расположены они более плотно, чем на других участках сетчатки. Это наиболее чувствительное место глаза, и при рассматривании точек объекта наблюдатель поворачивает глаз так, чтобы они проектировались в центральную ямку.

За зрачком расположен хрусталик 1, представляющий собой двояковыпуклую линзу, с помощью которой осуществляется построение на сетчатке глаза действительного и обратного изображения наблюдаемого предмета.

Кривизна хрусталика под воздействием глазных мышц изменяется, что вызывает изменение фокусного расстояния глаза и обеспечивает получение резкого изображения объектов, удаленных на различные расстояния. Этот процесс называется аккомодацией. Границы, в которых глаз в состоянии аккомодировать и благодаря этому ясно видеть, определяется ближней и дальней точками ясного зрения и называется областью аккомодации. Для нормального глаза ближняя точка лежит на расстоянии не более 12 см, а дальняя – в бесконечности. Расстояние, при котором глаз при длительном рассматривании не испытывает напряжения, называется расстоянием наилучшего зрения и составляет для нормального глаза около 25 см. С возрастом хрусталик теряет свою эластичность: ближняя точка области аккомодации отодвигается от 8 см (10 лет) до 100 см (70 лет).

Оптической осью глаза называют прямую, проходящую через центры кривизны поверхностей роговицы и хрусталика. Зрительной осью глаза называют прямую, проходящую через середину центральной ямки желтого пятна и заднюю узловую точку оптической системы. Эти оси не совпадают, и угол между ними равен 5 .

Раздражителем глаза, вызывающим зрительные ощущения, является свет. Глаз воспринимает электромагнитные волны только видимой части спектра, причем максимум цветовой чувствительности лежит в желтой его части (рис. 7.1). Восприятие цветов объясняется трехкомпонентной теорией зрения, согласно которой цветовые ощущения возникают из-за различного возбуждения колбочек при воздействии на них лучей красного, зеленого и синего цвета. Сочетание уровней

123

Как и всякая оптическая система, глазу человека присущи определенные недостатки: неполная центрировка, сферическая и хроматическая аберрация. Следствием этих недостатков являются следующие явления, с которыми необходимо считаться при выполнении фотограмметрических работ:

изображение на сетчатке глаза отдельной точки в виде кружка (дифракция);

смещение границы между светлым и темным тонами в сторону более темных (иррадиация);

различный масштаб изображения, построенного на сетчатках левого и

правого глаза (анизейкомия).

Тем не менее, глаз – совершенный зрительный аппарат, позволяющий познавать окружающие предметы и явления, в том числе – выполнять наблюдение и измерения снимков.

2. Монокулярное и бинокулярное зрение

Монокулярное зрение – это зрение одним глазом. Наблюдая объект, глаз подсознательно устанавливается так, чтобы изображение объекта оказалось в наиболее чувствительном месте сетчатки – в центральной ямке желтого пятна (рис. 7.1). Из-за малого размера центральной ямки угол ясного видения составляет всего 1 ,5. Объекты, размеры которых превышают угол ясного видения, рассматриваются по частям, путем поворота глаз в своей орбите.

Две близко расположенные точки объекта воспринимаются глазом раздельно, если их изображения на сетчатке глаза попадают на две несмежные колбочки, каждая из которых передает раздражение в мозг. Минимальный угол, под которым наблюдатель видит раздельно две светящиеся точки, называется физиологической разрешающей спо-

собностью желтого пятна глаза, или остротой монокулярного зрения первого рода ( m).

Опытным путем установлено, что для нормального глаза m=45 . Близкий результат дает деление среднего диаметра колбочки в центральной ямке желтого пятна (3 мкм) на фокусное расстояние глаза (17,1 мм): 0,003 206265/17,1=36 . В зависимости от условий наблюдения (освещенности, контрастности, опыта наблюдателя и т. п.) она может изменяться от нескольких секунд до десяти минут. Оптимальной для наблюдений считается освещенность 50 люкс.

Замечено, что два телеграфных провода видны раздельно на расстоянии, во много раз превышающем то, на котором виден шар диаметром, равным толщине провода; черная нить хорошо видна на светлом фоне даже при угловом размере ее толщины менее 1 . Объясняется это тем, что при рассматривании протяженных объектов возбуждается не одна, а группа колбочек. Угол, под которым глаз воспринимает две параллельные линии,

называется остротой монокулярного зрения второго рода ( m); ее средняя величина со-

ставляет 20–25 .

При рассматривании объектов через оптическую систему (бинокль, микроскоп и др.) с увеличением v острота монокулярного зрения увеличиваются в v раз.

При монокулярном зрении восприятие глубины возможно только по косвенным признакам (например, по длине тени, по оценке напряжения глазных мышц при аккомодации и т. п.) или на основе законов перспективы (когда о взаимном расположении предметов можно судить по сравнительной величине их изображений). Кроме этого, при оценке глубины наблюдаемого пространства помогает жизненный опыт. Однако косвенные признаки оценки глубины дают приближенное, а иногда неверное представление о

124

где bг – глазной базис; D – отстояние рассматриваемой точки от наблюдателя.

Для расстояния наилучшего зрения угол конвергенции равен 15 (65 57,3/250=14,9).

Остротой бинокулярного зрения первого рода ( b) называется наименьшая разность параллактических углов, при которой наблюдатель видит две отдельные точки. Опытным путем установлено, что b=20 30 ; у опытных специалистов, выполняющих фотограмметрические измерений, острота бинокулярного зрения первого рода достигает

10 .

Минимальная разность параллактических углов, при которой наблюдатель видит две параллельные линии, называется остротой бинокулярного зрения второго рода ( b). Установлено, что b=10 ; у опытных наблюдателей она может достигать 5 7 .

Для расчета ошибки определения глубины пространства в точке фиксации представим

ведены в табл. 7.1.

125

С удалением точки фиксации от глазного базиса уменьшается угол конвергенции , и при его величине, равной остроте бинокулярного зрения первого рода b, наблюдатель уже не воспринимает глубины пространства. Отстояние R, при котором угол конвергенции равен остроте бинокулярного зрения первого рода, называется радиусом невооруженного бинокулярного зрения. Приравняв R к

отстоянию D, найдем его из формулы (7.1) при = b=20 :

Искусственное увеличение глазного базиса и применение увеличительных стекол позволяют увеличить радиус невооруженного бинокулярного зрения в раз. Величина называется коэффициентом пластичности и определяется по формуле

bг

где B – базис прибора; v – увеличение наблюдательной системы.

Минимальная разность глубин, воспринимаемых с помощью оптических систем, в раз меньше разности глубин, оцениваемой при невооруженном бинокулярном зрении.

3. Стереоскопическое зрение

Стереоскопическим зрением называется бинокулярное зрение с постоянным и непосредственным ощущением глубины пространства.

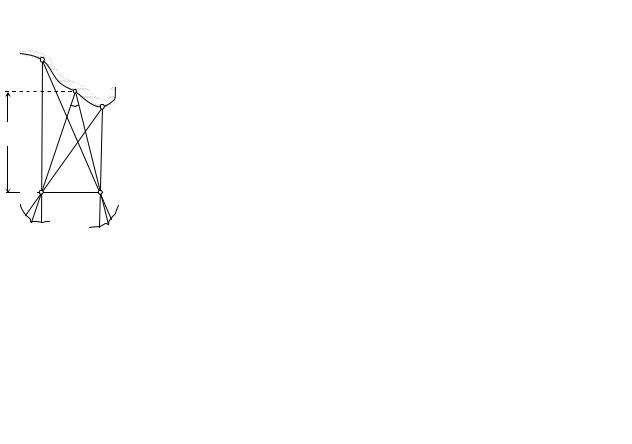

Основным фактором оценки глубины является физиологический параллакс, представляющий собой разность дуг, определяющих положение пары соответственных точек на сетчатке, причем дуга считается положительной, если она расположена слева от центральной ямки. Так, для изображенных на рис. 7.2 точек A и B:

A f1a1 f2a2 и B f1b1 f2b2 .

Физиологический параллакс точки фиксации всегда равен нулю, поскольку ее изображение строится в центральной ямке. Наблюдаемая точка дальше точки фиксации при <0, и ближе при >0.

Установлено, что точки рассматриваемого объекта сливаются и образуют единое пространственное изображение, если их физиологические параллаксы не превышают размера центральных ямок (0,4 мм).

Геометрическая природа стереоскопического зрения заключается в том, что на сетчатках глаз строятся изображения различных размеров, и элементы изображения характеризуют различные по величине физиологические параллаксы. Эти различия и позволяют судить о различном пространственном положении отдельных частей наблюдаемого объекта. Таким образом, оценка расстояний выполняется на основе ощущения смещения одной части изображения относительно другой. Способность ощущения разности физиологического параллакса у человека чрезвычайно развита и позволяет фиксировать ничтожные смещения одной части изображения относительно другой.

При рассматривании удаленных объектов (звездного неба, гор на горизонте и т. п.) зрительные оси глаз взаимно параллельны, аккомодация глаз соответствует бесконечности, масштаб изображения объектов на сетчатках одинаков, физиологический параллакс равен нулю, и наблюдатель не может оценить взаимного положения этих объектов. Бинокулярное зрение переходит в стереоскопическое только при конвергенции зрительных осей, при рассматривании более близких объектов. Появляется физиологический параллакс, возникает ощущение глубины пространства и становится возможной оценка взаимного положения объектов. При этом зрение остается бинокулярным, и действуют все рассмотренные выше его закономерности.

Стереоскопическое восприятие, согласно динамической теории зрения, происходит благодаря сканированию объекта непроизвольными движениями глаз, выражающимися медленными движениями с угловой скоростью 1 в секунду и амплитудой
