Материал: 2266
43. Технологическая карта на монтаж и демонтаж опалубки «МЕВА» при бетонировании стен зданий и сооружений (системы «АЛУ СТАР» и «СТАР ТЕК»). ОАО ПКТИпромстрой (123-05 ТК). – М. : ОАО ПКТИпромстрой, 2005. – 44 с.
44.Технологическая карта на устройство опалубки лестничных маршей при монолитном строительстве зданий. ОАО ПКТИпромстрой (139-06 ТК). – М. : ОАО ПКТИпромстрой, 2006. – 40 с.
45.Технологическая карта на монтаж и демонтаж опалубки «ОПРУС» при бетонировании колонн здания. ОАО ПКТИпромстрой (108-05 ТК). – М. : ОАО ПКТИпромстрой, 2005. – 32 с.
46.Рекомендации по технологии возведения конструкций из монолитного бетона и железобетона (2-я редакция). ОАО ПКТИпромстрой (7348). – М. : ОАО ПКТИпромстрой, 2007. – 598 с.
47.Рекомендации по технологии возведения конструкций из моно-
литного бетона и железобетона. ОАО ПКТИпромстрой (155-07). 3-е изд.
–М. : ОАО ПКТИпромстрой, 2007. – 600 с.
48.Постановление Госарбитража при Совете Министров СССР от 15.06.1965 г. № П-6 «Об утверждении Инструкции о порядке приемки продукции производственно-технического назначения и товаров народного потребления по количеству». – Введ. 1966-01-01. Изм. № 3 от 22.10.1977. – М. : Бюллетень нормативных актов федеральных органов исполнительной
власти, 2007. № 13. – 13 с.
49. Постановление Госстроя РФ от 01.07.2002 г. № 76 «О порядке подтверждения пригодности новых материалов, изделий, конструкций и технологий для применения в строительстве». – М. : Бюллетень нормативных федеральных органов исполнительной власти, 2002. № 36.– 7 с.
50. РД 03-606-03. Инструкция по визуальному и измерительному контролю : утв. пост. Госгортехнадзора России от 11.06.2003 г. № 92. – М. : Нормативные документы межотраслевого применения по вопросам промышленной безопасности : ГУП «НТЦ «Промышленная безопасность», 2003. Выпуск № 39. – 60 с.
51. РД 11-02-2006. Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей ин- женерно-технического обеспечения : утв. приказом Ростехнадзора от 26.12.2006 г. № 1128. – М. : Бюллетень нормативных актов федеральных органов исполнительной власти, 2007. № 13. – 205 с.
52. РД 11-05-2007. Порядок ведения общего и (или) специального журнала учета выполненных работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства : утв. приказом
26
Ростехнадзора от 12.01.2007 г. № 7. – М. : Бюллетень нормативных актов федеральных органов исполнительной власти, 2007. № 14. – 19 с.
53.Р 50-110-89. Рекомендации. Приемочный контроль качества продукции. Основные положения / Госстандарт СССР. – М. : Издательство стандартов, 1989. – 13 с.
54.Р 50-601-40-95. Рекомендации. Входной контроль. Основные положения / Госстандарт России. – М. : Издательство стандартов, 1995. – 15 с.
55.СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования : утв. пост. Госстроя России от 23.07.2001 г. № 80. –
Введ. 2001-09-01. – М. : Бюллетень нормативных актов федеральных органов исполнительной власти, 2001. № 38. – 68 с.
56. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство : утв. пост. Госстроя России от 17.09.2002 г. № 123. – Введ. 2003-01-01. – М. : Бюллетень нормативных актов федеральных органов исполнительной власти, 2002. № 48.– 55 с.
57.СОКК. Бетонные работы. Монтаж инвентарной опалубки. Состав операций и средства контроля. – СПб. : СПб. отделение ООФ «ЦКС», 2012.
–8 с.
58.СОКК на монтаж инвентарной опалубки перекрытий. Состав операций и средства контроля. – СПб. : СПб. отделение ООФ «ЦКС», 2012.
–5 с.
59.СОКК опалубочных работ. Состав операций и средства контроля.
–СПб. : СПб. отделение ООФ «ЦКС», 2012. – 4 с.
60.СОКК. Бетонные работы. Опалубочные работы. Технические требования / ФГУП ЦУФС Минатома России. – М. : ФГУП ЦУФС Мина-
тома России, 2004. – 41 с.
61.СП 48.13330.2011. Организация строительства. Актуализированная редакция СНиП 12-01-2004. – Введ. 2011-05-20. – М. : Минрегион России, 2010. – 23 с.
62.СП 70.13330.2012. Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87. – Введ. 2013-07-01. – М. : Госстрой : ФАУ «ФЦС», 2013. – 408 с.
63.СП 20.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. – Введ. 2011-05-20. – М. : Минрегион России, 2011. – 113 с.
64.СП 63.13330.2012. Бетонные и железобетонные конструкции. Актуализированная редакция СНиП 52-01-2003. – Введ. 2013-01-01. – М. : Минрегион России, 2012. – 178 с.
65.СП 126.13330.2012. Геодезические работы в строительстве. Актуализированная редакция СНиП 3.01.03-84. – Введ. 2013-01-01. – М. : Минрегион России, 2012. – 99 с.
27
66. СП 28.13330.2012. Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85. – Введ. 2013-01-01. – М. : Минрегион России, 2012. – 142 с.
67.СТО НОСТРОЙ 2.6.54-2011. Стандарт национального объединения строителей. Конструкции монолитные бетонные и железобетонные. Технические требования к производству работ, правила и методы контроля. – М. : Национальное объединение строителей, 2012. – 286 с.
68.СТО НОСТРОЙ 2.7.16-2011. Конструкции сборно-монолитные железобетонные. Стены и перекрытия с пространственным каркасом. Правила выполнения, приемки и контроля монтажных, арматурных и бетонных работ. – М. : Национальное объединение строителей, 2012. – 61 с.
69.СТО НОСТРОЙ 2.6.15-2011. Конструкции сборно-монолитные железобетонные. Элементы сборные железобетонные стен и перекрытий с пространственным арматурным каркасом. Технические условия. – М. : На-
циональное объединение строителей, 2011. – 37 с.
70.СТО ЗЕТ 7.4.01-2011. Стандарт организации ООО «Фирма ЗЕТ». Система менеджмента качества. Верификация закупленной продукции. – Введ. 2011-04-22. Изм. № 1 от 18.09.2013. – М. : ООО «Фирма ЗЕТ», 2013.
–61 с.
71.ТТК. Организация входного контроля строительных материалов / С.Д. Василенко и др. – Санкт-Петербург, 2012. – 38 с.
72.Т 38. Технология возведения зданий и сооружений : устройство опалубки монолитных конструкций зданий и сооружений : учебнометодическое пособие к лабораторным работам /сост. : А.Ф. Андрюшен-
ков, В.А. Казаков, В.Ю. Кирничный. Омск : СибАДИ, 2014. – 64 с.
28
|
ПРИЛОЖЕНИЯ |
|
Приложение 1 |
|
Применяемость типов опалубки |
|
|
Тип опалубки |
Применяемость |
|
|
Мелкощитовая |
Бетонирование монолитных конструкций, в т.ч. с вертикаль- |
|
ными (стен, колонн и т.п.), горизонтальными (перекрытий, |
|
ригелей и т.п.) и наклонными поверхностями различного |
|
очертания, в т.ч. стыков, проёмов монолитных конструкций с |
|
небольшой опалубочной поверхностью. Может применяться |
|
вместе с крупнощитовой опалубкой для бетонирования не- |
|
больших по объёму и сложных по конфигурации монолит- |
|
ных конструкций и как вставки, в т.ч. в стеснённых условиях |
|
производства |
Крупнощитовая |
Бетонирование крупноразмерных монолитных конструкций, |
|
в т.ч. стен и перекрытий зданий и сооружений |
Блочная |
Бетонирование замкнутых отдельно стоящих монолитных |
|
конструкций, например, ростверков, колонн, фундаментов, а |
|
также внутренних поверхностей замкнутых ячеек жилых |
|
зданий и лифтовых шахт |
Объёмно- |
Одновременное бетонирование стен и перекрытий зданий и |
переставная |
сооружений, а также дополнительных конструкций, напри- |
|
мер, колонн |
Скользящая |
Бетонирование вертикальных (главным образом высотой бо- |
|
лее 40 м) стен зданий и сооружений, преимущественно по- |
|
стоянного сечения |
Горизонтально- |
Бетонирование водоёмов, коллекторов, туннелей, возводи- |
перемещаемая |
мых открытым способом (катучая опалубка); обделка тунне- |
|
лей, возводимых закрытым способом (туннельная опалубка) |
Подъёмно- |
Бетонирование вертикальных высотных сооружений с пере- |
переставная |
менным сечением, например, градирни, трубы |
Пневматическая |
Бетонирование пространственных монолитных конструкций |
|
криволинейного очертания, например, сферы, купола и т.п. |
Несъёмная |
Бетонирование монолитных конструкций без распалуб- |
|
ливания, создание гидроизоляции, облицовки, утепления, |
|
внешнего армирования и др. Может включаться или не |
|
включаться в расчётное сечение монолитной конструкции |
Примечание. Типы опалубки применяют в зависимости от вида и размеров бе- |
|
тонируемых конструкций и способа производства бетонных работ. |
|
|
|
29
Приложение 2

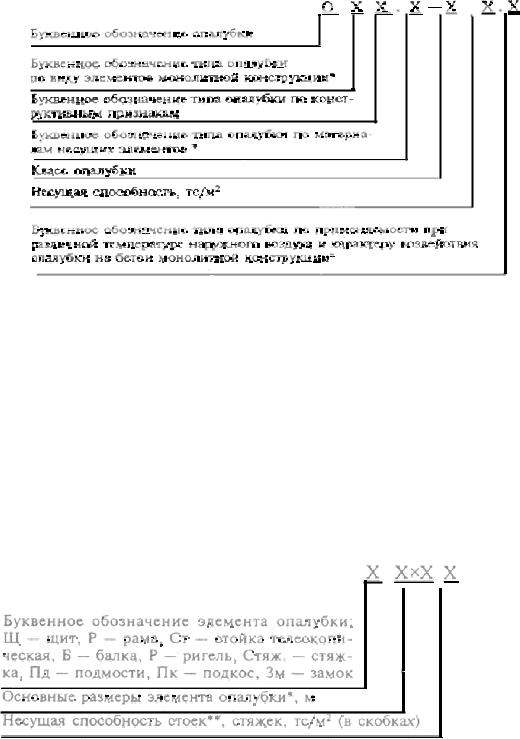

Рис. П2.1. Индексация опалубки конкретной конструкции: * индексация применяется только при необходимости,
по согласованию с заказчиком
Примечания:
1.В индексации опалубки по виду элементов монолитной конструкции приводятся буквенные обозначения только наиболее распространённых элементов (стен, колонн, перекрытий, балок (ригелей), фундаментов, ростверков).
2.Индекс присваивается на основе утверждённого технического задания на проектирование опалубки (или заменяющего документа) организацией, уполномоченной Госстроем России проводить экспертизу технических условий на опалубку (или техническим комитетом по стандартизации и техническому нормированию в строительстве).
Рис. П2.2. Порядок индексации элементов опалубки:
* ширина на высоту – для щита, минимальная высота на максимальную высоту – для телескопической стойки, длина – для стяжки, максимальная ширина вставки – для замка и т.п.; ** на максимальной высоте
30
