Министерство образования и науки РФ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Инженерно-строительный институт Кафедра «Организация и технология строительства»

ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ:

ВХОДНОЙ, ОПЕРАЦИОННЫЙ

И ПРИЁМОЧНЫЙ КОНТРОЛЬ

ПРИ УСТРОЙСТВЕ ОПАЛУБКИ МОНОЛИТНЫХ КОНСТРУКЦИЙ

Учебно-методическое пособие к лабораторным работам

Составители: А.Ф. Андрюшенков, В.А. Казаков, В.Ю. Кирничный

Омск 2016

ВВЕДЕНИЕ

В учебно-методическом пособии к лабораторным работам по устройству опалубки излагаются общие технические условия и требования к правилам выполнения работ, а также требования входного, операционного и приёмочного (сдаточного) контроля качества опалубочных работ для устройства монолитных конструкций.

Требования к опалубочным работам определяются по [1-3, 62], ППР, ТК и технологическими регламентами, утверждёнными в установленном порядке.

Настоящее учебно-методическое пособие разработано с целью повышения качества подготовки студентов факультета «Инженерностроительный институт», в части закрепления теоретических знаний и приобретения ими практических навыков по выполнению данных строительно-монтажных работ.

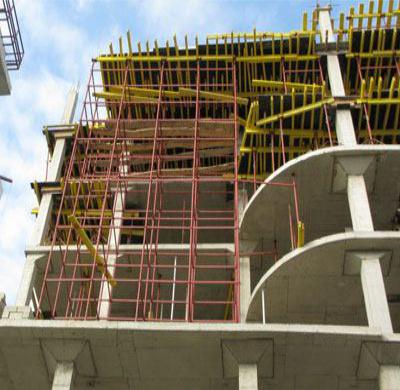

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Устройство опалубки для возведения монолитных бетонных и железобетонных конструкций осуществляется в соответствии с требованиями [61, 62], проектной и конструкторской документацией, ППР, ТК, схемами (картами) входного и операционного контроля качества и другой технологической документацией, которая должна быть утверждена в установленном порядке.

Все отступления от утверждённых решений необходимо согласовать с организациями, которые их разработали и утвердили.

Опалубка для возведения монолитных конструкций должна отвечать требованиям [1], соответствующим стандартам и техническим условиям на опалубку, в зависимости от их типов.

При этом опалубка подразделяется на следующие типы:

−в зависимости от вида монолитных конструкций;

−в зависимости от конструкции опалубки;

−в зависимости от материалов несущих элементов опалубки;

−в зависимости от применения, при различной температуре наружного воздуха и характера воздействия опалубки на бетон монолитных конструкций;

3

− в зависимости от оборачиваемости опалубки.

Для бетонирования монолитных конструкций применяется опалубка в соответствии с рекомендациями прил. 1. При этом индексация опалубки конкретной конструкции осуществляется в соответствии с требованиями рис. 1, прил. 2, а порядок индексации элементов опалубки должен соответствовать требованиям рис. 2, прил. 2.

Буквенные обозначения опалубки, по виду элементов монолитных конструкций, приводятся в прил. 3. В зависимости от точности изготовления, точности монтажа и оборачиваемости типы опалубки подразделяются на 1, 2 и 3 классы. Показатели качества опалубки, в зависимости их от класса, должны отвечать требованиям, которые приведены в прил. 4, 5.

Опалубка должна обеспечивать следующие основные конструк- тивно-технологические требования:

− прочность, жёсткость и геометрическую неизменяемость формы и размеров под действием монтажных, технологических и транспортных нагрузок;

−проектную точность геометрических размеров монолитных конструкций и заданное качество их поверхностей;

−возможность фиксации закладных деталей в проектном положении и с требуемой точностью;

−технологичность при монтаже и возможность применения средств механизации;

−минимизацию материальных, трудовых и энергетических за-

трат при монтаже (демонтаже) опалубки;

−температурно-влажностный режим, который необходим для твердения и набора бетоном проектной прочности;

−быстрый монтаж и демонтаж опалубки без повреждения монолитных конструкций и элементов опалубки.

Для опалубки классов 1(2) прогиб формообразующей поверхности опалубки и несущих элементов опалубки, под действием нагру-

зок не должен превышать:

−l/400 (l/300) – для вертикальных элементов опалубки;

−l/500 (l/400) – для горизонтальных элементов опалубки.

Для несущих и поддерживающих элементов опалубки, как правило, применяется сталь марки Ст.3 по ГОСТ 380-2005, также применяются алюминиевые сплавы и пиломатериалы. Сварка конструкций опалубки осуществляется по рабочим чертежам, и в соответствии с требованиями ГОСТ 5264-80, ГОСТ 8713-79, ГОСТ 11533-75 и

4

других стандартов для стальных конструкций, и для алюминиевых конструкций опалубки по ГОСТ 14806-80.

Фанера, которая применяется в качестве элементов опалубки 1-го и 2-го классов (палубы) имеет водостойкое покрытие (ламинированная) или пропитывается специальными водоотталкивающими составами.

Комплекты опалубки снабжаются эксплуатационными документами, в соответствие с требованиями [27]. При этом осуществляется маркировка элементов опалубки и ее упаковка, с приложением документации (описи) на данный комплект опалубки.

Разборка опалубки производится после набора бетоном заданной прочности, которая определяется в ППР, ТК и согласовывается с проектной организацией.

Порядок ведения входного, операционного и приёмочного контроля опалубочных работ, в части определения состава, средств контроля и перечня документации при осуществлении контроля, рекомендован схемами (картами) операционного контроля качества, и указан в табл. 1.

Таблица 1

Состав операций и средства контроля при опалубочных работах
