Анализ полученных формул позволяет сделать следующие выводы:

1.Наличие экзотермии в бетоне является положительным фактором, так как тепловыделение цемента уменьшает перепады температур между поверхностью и центром изделия, что подтверждается также исследованиями. Объясняется это тем, что вследствие экзотермии увеличивается тепловой поток от наружных слоев изделия к центру. Перепад температур между поверхностью и центром изделия пропорционален разности между скоростью подъема температур b и коэффициентом m, характеризующим экзотермический эффект гидратации цемента. При больших значениях b влияние экзотермии незначительно. При b = т температурные градиенты в изделии равны нулю. Однако это условие соблюдается при значениях b = =2 – 3, что практически равноценно твердению бетона в нормальных условиях.

2.Температура в центре сечения изделия на протяжении всего периода разогрева остается ниже температуры поверхности изделия и среды в камере независимо от его толщины, скорости подъема температуры среды

вкамере, расхода цемента и его экзотермии.

3.Температура в центре изделия тем более отстает от температуры поверхности, и перепад этих температур в процессе разогрева тем больше, чем больше толщина изделия, меньше коэффициент температуропроводности и меньше расход цемента в бетоне, меньше экзотермия и интенсивнее скорость подъема температуры среды в камере. Влияние этих факторов неодинаково. Наибольшее влияние на величину перепада температур Δt в бетоне изделий оказывают их толщина и скорость подъема температуры в камере. Экзотермия цемента и его расход в бетоне оказывают меньшее влияние.

Контрольные вопросы и задания

1.От чего зависит тепловыделение бетона?

2.Как происходит распределение температур по толщине бетона в период подогрева?

3.Какие существуют способы интенсификации нагрева бетонных из-

делий?

4.Каким образом происходит распределение температур по толщине бетона в период изотермического прогрева?

5.Определите зависимости для расчёта распределения температур в бетонных и железобетонных изделиях.

6.Каково влияние тепловыделения цемента на качество получаемого бетона?

30

2. ТЕПЛОВЫЕ УСТАНОВКИ И ИХ РАСЧЁТ

Железобетонные изделия разнообразны по своим геометрическим размерам и форме, составу бетонной смеси, свойствам готового бетона, способам формования и отделки поверхностей. Этим и объясняется применение весьма разнообразных установок для тепловлажностной обработки в производстве сборного железобетона.

Систем классификации установок для тепловлажностной обработки железобетонных изделий известно много. Например, по принципу действия это периодически действующие и непрерывно действующие. К установкам периодического действия относят ямные камеры, автоклавы, кассеты, камеры с обогревом в поле индукционного тока и т. п. Установками непрерывного действия являются туннельные, щелевые, вертикальные камеры, пакетировщики, камеры прокатных станов и др.

Установки для тепловлажностной обработки можно также классифицировать по давлению рабочей среды установки, работающие при атмосферном давлении и выше атмосферного, по способу обогрева паром или электроэнергией; по использованию их в той или иной технологии изготовления изделий стендовой, поточно-агрегатной или конвейерной и т. п.

Установки для тепловлажностной обработки железобетонных изделий могут работать периодически или непрерывно. В стендовой и поточноагрегатной технологии обычно применяют установки периодического действия, в конвейерной непрерывного.

Большое значение для качества изделия имеет строгое соблюдение заданного режима тепловлажностной обработки. Режимом тепловлажностной обработки называют совокупность условий окружающей среды, т. е. температуры, влажности и давления, воздействующих на изделие в течение определенного времени и обусловливающих оптимальную для данного изделия скорость процесса твердения.

В соответствии с установленным режимом для данного изделия, весь цикл тепловлажностной обработки делят на три периода: подогрев до максимальной температуры, выдержка при максимальной температуре или изотермическая выдержка и охлаждение до температуры окружающей среды.

31

2.1. Камера ямного типа

Камеры ямного типа (рис. 2.1) применяют как на заводах, так и на полигонах. Они относятся к установкам периодического действия. В зависимости от условий эксплуатации, уровня грунтовых вод камеру либо заглубляют в землю так, чтобы её края для удобства эксплуатации возвышались над полом цеха не более 0,6 – 0,7 м, или устанавливают на уровне пола. В этом случае для обслуживания устраивают специальные площадки.

Камеры имеют прямоугольную форму и изготовляют их из железобетона, стены снабжают теплоизоляцией для снижения потерь теплоты в окружающую среду. Пол камеры делают с уклоном для стока конденсата. В полу есть трап для вывода конденсата. В приямке трапа, куда стекает конденсат, делают конденсатоотводящее устройство, в качестве которого чаще всего ставят водоотделительную петлю. Назначение конденсатоотводящего устройства – выпускать конденсат в систему конденсатоотвода и не пропускать пар. Стены камеры имеют отверстие для ввода пара, который подается вниз камеры по трубопроводу от сети. Трубопровод заканчи-

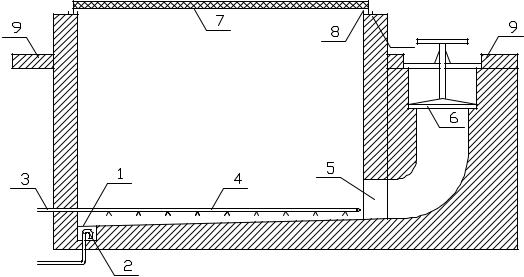

Рис. 2.1. Пропарочная камера ямного типа Гипростройиндустрии:

1 – трап; 2 – конденсатоотводящее устройство; 3 – паропровод; 4 – трубы с перфорациями; 5 – вентиляционное отверстие; 6 – вентиляционный клапан; 7 – крышка камеры; 8 – гидрозатвор; 9 – пол цеха

вается уложенными по периметру камеры трубами с отверстиями – перфорациями, через которые пар поступает в камеру. Кроме отверстия для ввода пара в стене камеры делают отверстие для вентиляции в период охлаждения. Оно соединяется каналом с вентилятором, который отбирает паровоздушную смесь из камеры. Для изоляции камеры во время подогрева и изотермической выдержки от системы вентиляции устраивают герметизи-

32

рующий конус, который с помощью червячного винта, снабженного маховиком, может подниматься и опускаться. При поднятом конусе происходит вентиляция, при опущенном – камера надежно изолирована от этой системы. Кроме герметизирующего конуса в таких же целях могут применяться различные затворы.

В камеру с помощью направляющих, в качестве которых используют опорные стойки, краном загружают изделия в формах. Каждая форма от следующей изолируется прокладками из металла для того, чтобы пар обогревал формы со всех сторон. Высота камеры достигает 2,5 – 4 м. Ширину и длину обычно выбирают с учётом размещения в ней двух штабелей изделий в формах. Между штабелями изделий и между штабелем и стенками камеры устраивают зазоры, чтобы обеспечить захват изделий автоматическими траверсами при загрузке и разгрузке камеры.

После загрузки камера закрывается крышкой, представляющей собой металлический каркас, заполненный теплоизоляционным материалом. Низ и верх крышки изолируют металлическим листом. Крышку так же, как и пол, делают с уклоном i = 0,005 – 0,01 для стока конденсата. Для герметизации крышки служит водяной затвор. Для этого на верхних обрезах стен камеры устанавливают швеллер, а крышку по её периметру оборудуют уголком, который входит в швеллер. Швеллер заполняют водой, кроме того, конденсат с крышки также стекает в швеллер. Образующийся таким образом в нём слой воды предотвращает выбивание пара в цех через соединения крышки с камерой.

2.2. Эффективные системы парораспределения в ямной камере

Недостатками тепловых агрегатов являются температурные перепады по высоте, снижающие однородность технических свойств изделий после тепловой обработки. В пространствах между изделиями в камерах, в технологических пустотах и полостях изделий образуются области неподвижной греющей среды, так называемые воздушные «мешки», что существенно снижает эффективность тепло- и массообмена. Для устранения этих недостатков применяют направленное движение теплоносителя за счет эжектирующего действия струй пара, подаваемого в пропарочную камеру под давлением из крупноразмерных точечных сопел, что выравнивает тепловлажностные условия во всем объеме камеры на протяжении всего периода пуска пара. Направленная циркуляция среды за счет струйной энергии подаваемого пара может быть получена как в установках периодического, так и непрерывного действия.

Однородность среды повышается при оснащении камеры отводной трубой с клапаном для удаления избытка воздуха, что также повышает эффективность прогрева.

33

Ниже рассмотрены эффективные системы распределения пара в наиболее распространенных тепловых установках.

Ямные камеры периодического действия могут быть оборудованы одной из эффективных систем парораспределения, хорошо себя зарекомендовавших на практике.

Парораспределение с помощью крупноразмерных (15 – 25 мм) паровыпускных устройств точечного типа (сопла Лаваля или цилиндрические),

установленных у днища камеры или на двух горизонтальных коллекторах, расположенных на противоположных стенках камеры на разной высоте (рис. 2.2, а). Сопла располагают с шагом 500 – 1000 мм. Струи пара не должны быть направлены на поверхность бетона. Интенсификация движения теплоносителя внутри камеры достигается противоположным направлением сопел на двух коллекторах. Эжектируемый пар, выходящий из сопел с большой скоростью, захватывает неподвижную греющую среду в скоростную циркуляцию с многократным коэффициентом (4 – 6 и более), интенсивно смешивая теплоноситель в камере. В результате улучшается равномерность прогрева изделий, однородность свойств бетона.

а) б)

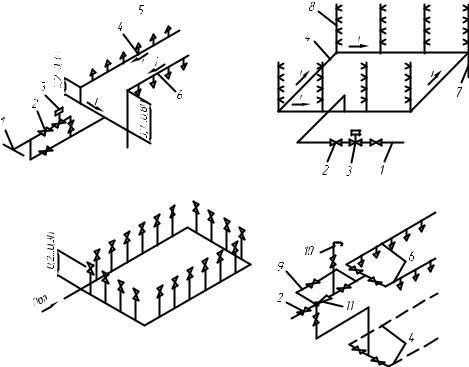

Рис. 2.2. Схемы парораспределения:

а с помощью сопел; б через вертикальные стояки; в с помощью насосов-кондиционеров; г с внешним эжектором; 1 магистральный паропровод; 2 запорный вентиль; 3 регулирующий клапан;

4 нижний коллектор; 5 сопло; 6 верхний коллектор; 7 съемная дроссельная шайба для стока конденсата; 8 вертикальный стояк;

9 обводная линия; 10 продувочный трубопровод; 11 внешний эжектор
