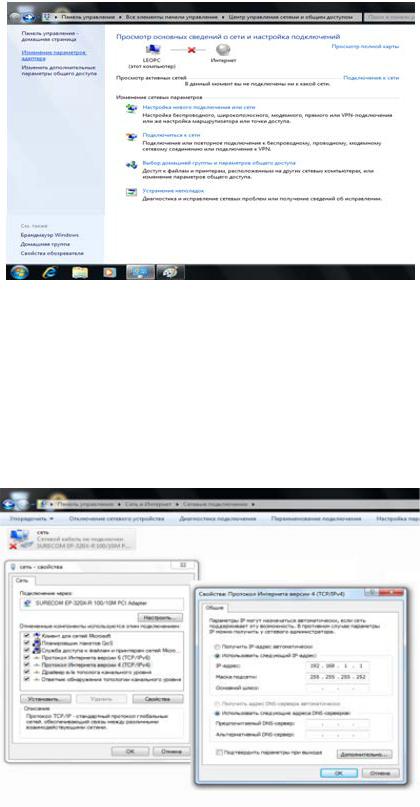

9. Далее зайдите на компьютере А в Пуск->Панель управле- ния->Центр управления сетями и общим доступом. В левой части экрана нажмите на ссылку Изменение параметров адаптера.
Рисунок 3 – Параметры адаптера
Кликните правой кнопкой мыши на вкладку Сетевое подключение (в нашем случае ubuntu). В контекстном меню выберите Свойства. Затем нажмите левой кнопкой мыши на вкладку «Протокол версии 4(TCP/IPV4). Поставьте галочку на пункт «Использовать следующий IP-адрес». Задайте
IP-Адрес:192.168.1.1 и Маску подсети:255.255.255.252. Остальные поля оставьте пустыми и нажмите ОК.
Рисунок 4 – Настройка IP-адрес на ПК А

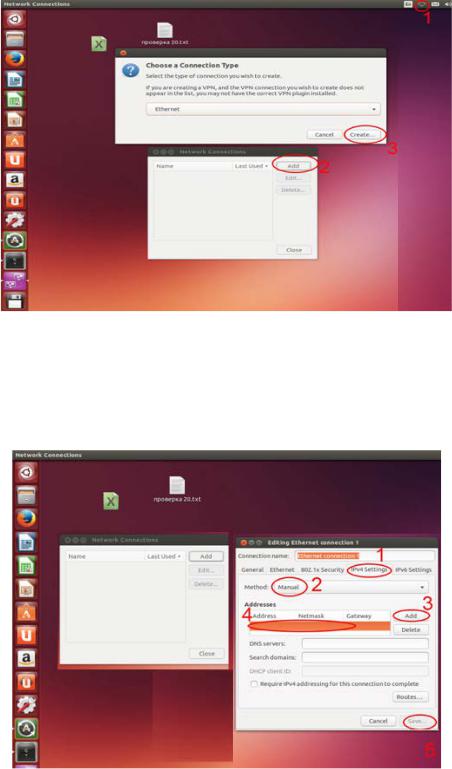

Пропишите IP-адрес компьютеру Б. Нажмите в верхнем правом углу на значок подключений, затем нажмите на строчку “Edit Сonnections”. В появившейся таблице нажмите на “Add”. В следующей таблице задйте тип подключения. В системе Ubuntu по умолчанию настроен Ethernet, поэтому просто нажмите кнопку “Create”.
Рисунок 5 – Настройка ПК Б
В следующем окне нажмите на вкладку IPv4 Settings. В поле Method выберите Manual. Далее нажмите на кнопку Add и задайте подходящие для нашей сети настройки ip-адреса и маски подсети. Поле gateway оставьте пустым. Нажмите Save.
Рисунок 6 – Настройка ip-адреса и маски подсети

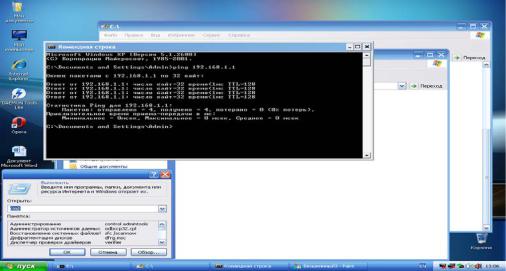

10. Проверяем соединение командой ping. Для этого на компьютере А нажимаем комбинацию клавиш Windows +R в появившемся окне пишем cmd, нажимаем Enter. Затем прописываем команду ping 192.168.1.3 (адрес компьютера Б). Начнется обмен пакетами, если все пройдет успешно, то отправленных и полученных пакетов будет по 4 шт.
Рисунок 7 – Проверка командой ping
1.4 Практическая работа №4 «Построение сети по топологии «Звезда» hub-and-spoke»
по теме «Компьютерные сети»
Рекомендуемая литература: 1.
Перечень дополнительных ресурсов: 1, 2, 3, перечень ресурсов в сети Интернет.
Цель работы: построить сеть топологии звезда hub-and-spoke.
Ход работы:
Цель работы: Научиться строить сеть из трех ПК без активного оборудования.
Задание:
1.Выполнить соединение трех ПК.
2.Настроить сеть.
3.Проверить сеть.
Необходимое оборудование:
1. ПК А с ОС Win7 с двумя сетевыми портами Ethernet.
2.ПК Б с ОС WinХР с одним сетевым портом Ethernet.
3.ПК В с ОС Linux с одним сетевым портом Ethernet.
4.Кабель UTP 5 категории (2 готовых патч-корда, обжатых по кросс-оверной схеме Т568А).
5.Установленные на каждом ПК драйвера сетевого интер-
фейса.
Порядок выполнения:

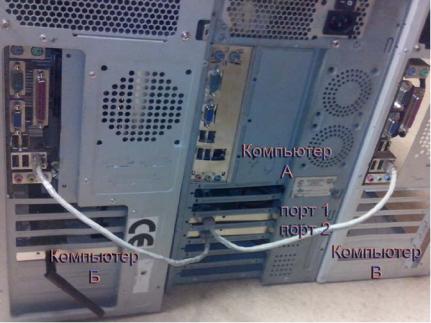

1. Возьмите 2 готовых патч-корда, обжатых по стандарту кросс-овер и выполните соединение трех компьютеров (рис.1).
Рисунок 1 – Соединение ПК

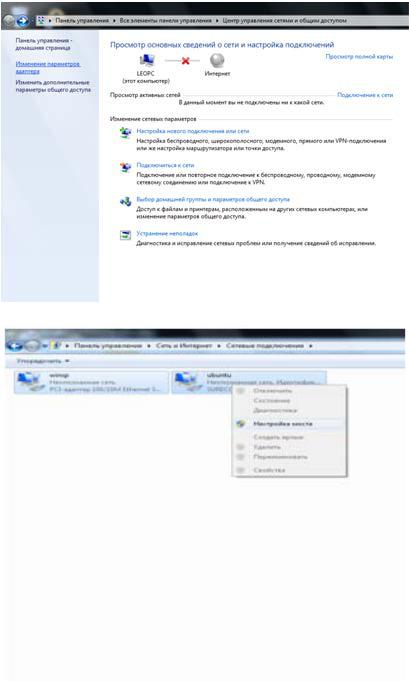

2.Настройте сетевые интерфейсы на компьютере А. Зайдите на компьютере А в Пуск->Панель управления->Центр управления сетями и общим доступом. В левой части экрана нажмите на изменение параметров адаптера.
3.На экране отобразится два подключения WinХР и Ubuntu: на первом порту – WinХР, а на втором - Ubuntu. Объедините два подключения и кликните правой копкой мыши по одному из них. Нажмите «Настройка моста» (рис.3).
Рисунок 2 – Параметры адаптера
Рисунок 3 – Выбор настройки моста
Мост конфигурируется автоматически. Выполните настройку сетевого моста. Нажмите правой кнопкой мыши по сетевому мосту и нажмите Свойства. Задайте ip-адрес и подходящую маску подсети для 3 ПК. Нажмите Ок.
