Технологическая карта № 2

Возведение насыпи земляного полотна автомобильных дорог из грунта притрассовых карьеров скрепером

1. Область применения

Технолог ческая карта разработана на возведение земляного полотна высотой до 1,5 м из грунта притрассовых карьеров. Ведущий

механ зм – самоходный скрепер МоАЗ-6007 с вместимостью ковша

11 м3.

Карта разра отана на основе методов научной организации труда и предназначена для составления проектов производства работ и

рациональным схемам, принятым в ППР.

2. Организация и технология производства работ

Рабочий цикл скрепера при возведении земляного полотна из грунта притрассовых карьеров состоит из следующих операций:

- зарезание и набор грунта;

97

Продолжение прил. 4

-транспортировка грунта;

-выгрузка грунта в насыпь;

-обратный холостой ход.

Резание и набор грунта характеризуются толщиной срезаемой стружки и длиной пути набора.

Различают различные способы резания грунта (рис. П.1.1). СибАДИТранспортировка грунта определяется скоростью движения

маш ны по трассе. Путь транспортирования грунта к месту его укладки должен быть кратчайшим, с наименьшим числом поворотов и без труднопреодол мых подъемов.

Разгрузка ковша производится при прямолинейном движении со скоростью до 2,5 м/с. Грунт выгружают послойно, горизонтальными продольными рядами, толщиной отсыпаемого слоя 20 – 30 см, а для сыпуч х грунтов 10 – 15 см.

Обратный холостой ход определяется скоростью движения дорожной маш ны по трассе. Путь должен быть кратчайшим при макс мально возможной скорости машины.

Перед возведен ем насыпи необходимо:

- очистить площадь карьера и основания насыпи от корней, пней и валунов;

- перенести стол ы линии связи высокого напряжения, а также находящиеся на дорожной полосе различные строения;

- выполнить разбивочные работы; - снять растительный слой грунта переместить его во временные

отвалы с целью последующего его использования; - разрыхлить грунт в карьере (при необходимости);

- создать водоотвод в карьере и от основания насыпи; - устроить временные дороги для транспортировки грунта от

карьера к земляному полотну; - установить линии электропередач для необходимого освещения

строительной территории.

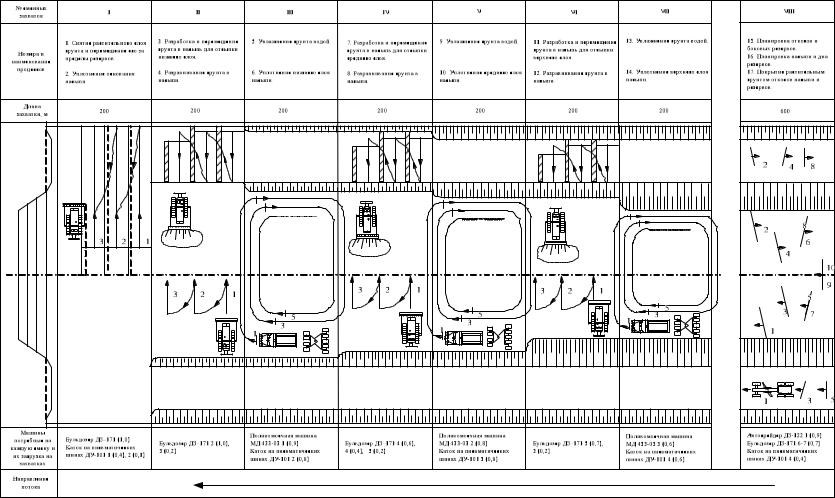

Работы по возведению земляного полотна (рис. П.4.1) из грунта притрассовых карьеров скреперами ведутся поточным методом на захватках длиной 100 м каждая и на заключительном этапе при отделочных работах на одной захватке длиной 600 м. По разработанной технологической последовательности производства работ сменная производительность звена скреперов составила 3115 м3.

Среднее расстояние перемещения грунта принято 300 м.

98

Продолжение прил. 4

На первой захватке выполняются следующие технологические операции:

-срезка растительного слоя грунта;

-уплотнение основания насыпи самоходным пневмокатком.

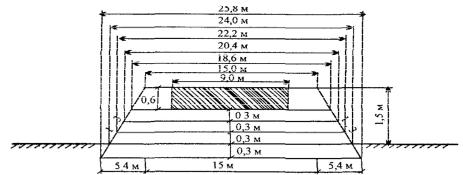

СибАДИР с. П.4.1. Конструкция поперечного профиля земляного полотна

Толщ на сн маемого растительного слоя грунта в карте принята 30 см, которая в установленном порядке согласовывается с землепользователем.

Впоследствии срезанный растительный грунт подвергается рекультивации и может ыть использован для укрепления откосов земляного полотна.

Основание насыпи уплотняют пневмоколесным катком ДУ-101 за 4 прохода по одному следу при движении катка по круговой схеме с перекрытием каждого следа на 1/3 его ширины.

На второй захватке выполняют следующие технологические операции:

- рыхление грунта (при необходимости) в притрассовом карьере бульдозером-рыхлителем;

- разработка грунта в притрассовом карьере и перемещение его в насыпь для послойной отсыпки самоходным скрепером МоАЗ-6007;

- разравнивание планировка грунта бульдозером.

Для рыхления грунта (при необходимости) применяют бульдозеррыхлитель ДЗ-171. Грунт рыхлят бороздами по направлению работы скрепера на толщину срезаемой им стружки.

Длина забоя в карьере не должна быть меньше длины пути набора грунта в ковш скрепера. Длина разгрузки грунта в насыпь должна соответствовать объему грунта с учетом толщины отсыпаемого слоя. В данном случае наименьшая длина забоя должна удовлетворять требованиям

99

где lc – длина скрепера с учетом длины толкача; lн – длина набора грунта.

Толщ на стружки зависит от вида грунта, находится в пределах для: песков 30 – 35 см; супесей 15 – 20 см, суглинков 18 – 25 см; глин 14 – 18 см. Пр чем наи ольшая толщина в каждом случае означает набор грунта скрепером с помощью трактора-толкача.

Наполнен е ковша скрепера в карьере производят только при прямол нейном дв жении скрепера на первой передаче со скоростью

2 – 4 км/ч.

Чтобы увел ч ть эффективность забора грунта в карьере, загрузку ковша скрепера в глинистых грунтах целесообразно осуществлять под уклон до 15°, а в песчаных – на подъем 2 – 3°. В карьерах с глинистыми грунтами создают за ой под уклон даже при ровном рельефе местности. Разработка грунта в карьере происходит с середины под уклон поочередно с противоположных сторон. Уклон должен быть не более

15°.

Мощность трактора-толкача должна быть в 1,5 – 2 раза больше мощности тягача-скрепера или равна ей, а скорости движения тракторатолкача и скрепера – одинаковыми.

В качестве толкача, обслуживающего скрепер при наборе грунта, в данной технологической карте выбран бульдозер З-94 -1.

Грунт на участках с уклоном 8 – 12° зарезают по обычной схеме прямой стружкой. На горизонтальных участках преимущественно для рыхлых грунтов зарезание производят клиновым и гребенчатым способами. При разработке других видов разработку грунта в выемках или грунтовых карьерах производят в шахматной схеме, которая обеспечивает хорошее наполнение ковша (рис. П. 4.2).
