При выборе диаметров трубопровода необходимо учитывать, что чем больше диаметр трубы, тем меньше потери напора, и, значит, меньше потребная мощность электродвигателя привода насоса.

Для турбулентного режима потери давления, МПа, на 1 м длины трубопровода

ртр 0,01 2 /2dg,

(3.7)

где λ – коэффициент сопротивления трубы, зависит от критерия

Рейнольдса:
– если Re < 2320, коэффициент сопротивления рассчитывают по
еслиpп = Lpтр.						(3.10)
формуле
С			λ =75/ Re,			(3.8)
–	2320< Re <60000, λ рассчитывают по формуле
			λ =0,3164Re-0,25,			(3.9)
	При	общей
	При		дл не тру опровода	L, м, потери давления на трение
в трубе, МПа,			А
	Местные потери напора в кранах, коленах и фильтрах, м, [1, 2]
			hм = ξ0,01υ2/2g,			(3.11)
где ξ – коэффициент местного сопротивления:
	Золотниковый распределитель.............			.....................	3...	5
	Предохранительный или обратный клапан................				2...	3
	Дроссель			.............	2...	2,2
	Фильтр............................................................................				2...	3
	Внезапное ...............................................расширение				0,8...	0,9
	Внезапное сужение..............................................….....0,5…0,7
	Штуцер, переходник			И
	Штуцер, переходник				0,1...	0,15
	Прямое колено............................................................		Д1,3...1,5
	Тройник........................................................................				1...2,5

Распределение заданных видов местных сопротивлений производится студентом самостоятельно.

Источниками гидравлической энергии гидравлических подъемников являются насосные установки, состоящие из объемного насоса и электродвигателя (в некоторых конструкциях гидравлических подъемников применяют насосы с ручным приводом). Наиболее широкое распространение в гидравлических подъемниках получили шестеренные насосы, которые имеют небольшие габаритные размеры

26

и могут развивать достаточно высокие давления подачи. Для гидравлических систем насосы выбирают по давлению и подаче.

Подачу насоса находят по формуле

С		Q	n D2			п	,					(3.12)
		Q		4 0			,					(3.12)
				4 0

	где п – скорость подъёма, м/с, (0,01…0,03 м/с); 0 – объёмный КПД
	насоса, принимается из паспортной характеристики выбранного насо-
	са.
	РоторноЗначения-поршневые акс альные											Таблица 3.1
		КПД гидравлических устройств
	Т п г дравл ческого		Менаничесикий							Объемный		Общий
	устройства			КПД						КПД		КПД
	Роторно-поршневые рад альные		0,80...0,95							0,85...0,98		0,76...0,93
	насосы		0,80...0,95							0,85...0,98		0,76...0,93
	насосы
	насосы		0,82...0,90							0,88...0,98		0,82...0,96
	насосы
	Шестеренные насосы		0,70...0,85							0,75...0,92		0,54...0,80

	Роторно-поршневые радиальные		0,85...0,95							0,95...0,98		0,90...0,94
	гидродвигатели		0,85...0,95							0,95...0,98		0,90...0,94
	гидродвигатели
	Роторно-поршневые аксиальные		0,82...0,90							0,97...0,98	0,80...0,87
			0,82...0,90							0,97...0,98	0,80...0,87
	гидродвигатели			Д
	бА
	Шестеренные гидродвигатели 0,70...0,85 0,95...0,96										0,87...0,90

	Золотниковые				1,0				0,97...0,99			0,92...0,98
	гидрораспределители				1,0				0,97...0,99			0,92...0,98
	гидрораспределители
	Гидроцилиндры		0,85...0,97						0,98...0,99			0,92...0,94

	Мощность электродвигателя, Вт,
				N = Q P.								(3.13)
	Определяют ёмкость гидробака, м3,								И(3.14)
		V		n D2HK				,
		V						,
		б	4
			4

где Н – высота подъёма, м; К – коэффициент запаса, К=4…5.

27

			Контрольные вопросы
1.	Из каких составляющих складываются потери давления в гидролиниях?
2.	От чего зависит кинематическая вязкость гидравлической жидкости?
3.	В чём заключается расчёт гидроцилиндров?
С
4.	Из каких элементов состоит гидравлическая станция?
5.	Из каких элементов состоит гидравлический подъёмник?
6.	В чём заключаются недостатки гидравлических подъёмников?
Издательский
		Б блиографический список
	1. Бондаренко, Е.В. Основыпроектирования и эксплуатации технологического
оборудован я : уче н			для студ. высш. учеб. заведений / Е.В.Бондаренко,
Р.	учеб
	.Фаск ев.–М.:		центр«Академия»,2011.– 304с.
	2. Ж воглядов, Н.		. Основы расчета, проектирования и эксплуатации
технолог ческогоо орудования :				. пособие / Н.И. Живоглядов. – Тольятти :
ТГУ, 2002. – 145 с.
	3. Кудр н, А.И. Основы проектирования и эксплуатации технологическо-
		БГАТУ
го оборудован я: текст лекций. / .И. Кудрин. – Челябинск : Издательство
ЮУрГУ, 2000. – 123 с.
	4. Основы проектирования ремонтно-технологического оборудования :
учеб.-метод. пособие / С.К. Карпович и др. – Минск :					, 2008. – 92 с.
				Д
				И

28

Приложение 1

Варианты заданий длу курсового проекта по теме: Проектирование электромеханического подъёмника

	№	Грузо-		Поднимаемое транспортное		Высота	Кол-	Сборочный
	№	подъём-				подъёма,	во
С					средство			чертёж
		ность, т				м	стоек
	1	1,5			Легковой автомобиль	1,7	2	Стойка
	2	2			Легковой автомобиль	1,8	2	Станция
	8 Грузопассажирский5					1,9	2	Стойка
3		2,5		Грузопассажирский автомобиль		1,9	2	Стойка
	4	3,5		Грузопассажирский автомобиль		2,0	2	Станция
	5	3			автомобиль	1,9	2	Стойка
6		4	б			2,0	4	Станция
6		4			Авто ус	2,0	4	Станция
	7	4,5			Грузовой автомо иль	1,8	4	Стойка
					Автосамосвал	1,9	4	Станция
	9	5,5			Авто ус	1,7	4	Стойка
14		11			Автосамосвал	1,8	4	Станция
10		6			Грузовой автомо иль	2,0	4	Станция
	11	7				1,7	4	Стойка
	12	8			ус	1,8	4	Станция
13		9			Д			Стойка
13		9			Грузовой автомобиль	1,9	4	Стойка
	15	15			Грузовой автомобиль	1,9	6	Стойка
	16	12			Грузовой автомобиль	2,0	4	Станция

	17	13			Автосамосвал	1,9	4	Стойка
					Автосамосвал	1,9	4	Стойка

	18	14			Автобус	2,0	4	Станция

	19	15			Грузовой автомобиль	1,8	4	Стойка

	20	16			Агрегат АР32/40М	1,9	4	Станция
						И
	21	17			Агрегат АПРС-40	2,0 4 Стойка

	22	18			Агрегат АР32/40М	1,8	4	Станция

	23	19			Автосамосвал	1,9	6	Стойка

	24	20			Агрегат АР32/40М	1,7	6	Станция

	25	21			Агрегат АПРС-40	2,0	6	Станция

29

Приложение 2

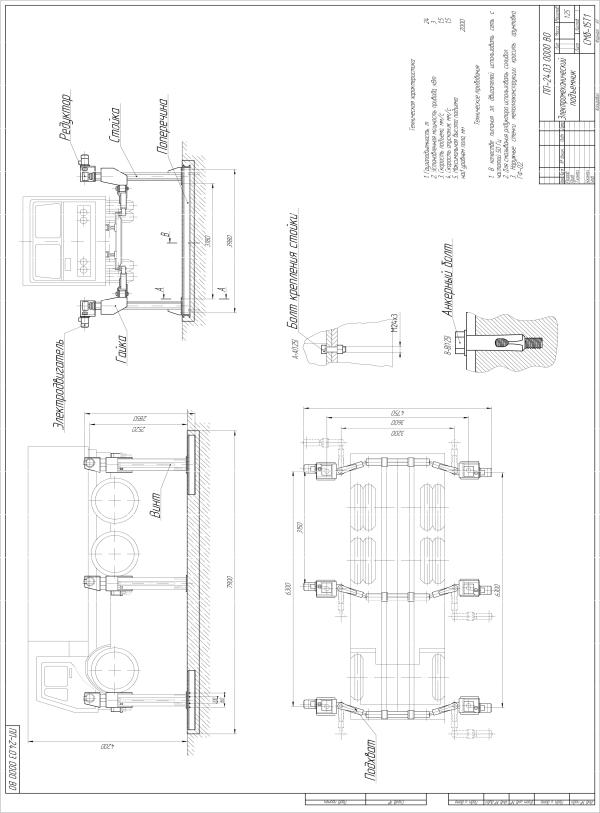

Пример чертежа общего вида электромеханического подъёмника

Си бА Д И

30
