прожекторные установки – 4 прожекторов мощностью по 1 кВт каждый. .

лампы и светильники для наружного освещения у складов, площадок разгрузок, проездов и на столбах по периметру стройплощадки. Мощность каждой лампы 0,2 кВт. Общая мощность 0,2*к-во ламп .

Значения К4с и cosϕ для наружного освещения принимаем: К4с = 1, cosϕ = 1, тогда:

Pно

Полную потребность в электроэнергии для стройплощадки определяем по формуле (7.24)

По расчетным нагрузкам подбираем трансформаторную подстанцию по полной расчетной мощности (приложение3).

7.5. Принципы размещения временных дорог, освещения, размещения городка строителей, ограждения строительной площадки

Рекомендации для проектирования строительного генерального плана разрабатываются в объеме, предусмотренном в СП 48.13330-2011 актуализированная редакция СНиП 12-01-2004 [ 2]

1.Административно - бытовые здания, мастерские, закрытые склады, т.е. там, где находятся люди размещают за границами опасных зон;

2.Высота ограждения строительной площадки не менее 1,6 м. Строительная площадка имеет 2 въезда с разных сторон. Ширина въезда не менее 4 м. Ограждении примыкающие к местам массового прохода людей должны быть не менее 2 м и оборудуется сплошным защитным козырьком;

3.Вход в строящееся здание должен иметь навес шириной не менее 2 м и под углом 75°;

4. Привязка кранов и рельсовых крановых путей производится к осям здания;

5.Для котлованов и траншей (с откосами и без) предусматривается ограждение и освещение;

6.Временные здания санитарно – бытового назначения устанавливаются группами не более 19 шт. и общей площадью не более 800 м2. Расположение: от здания на 15 м, между вагончиками 1 м, между группами 15 м. Входы в здание не должны располагаться со стороны крановых путей;

7.Ширина временных автотранспортных дорог 3,5 м (для одностороннего движения) с уширением под разгрузку 6,5 м длиной от 15 – 45 м; дорог 6 м (двухстороннее движение);

8.Вдоль здания шириной до 18 м устанавливается проезд с одной стороны, если более 18 м, то с двух сторон, а если ширина более 100 м – кольцевая; 10.На строительной площадке 5 га и более не менее 2 въездов, ширина ворот не менее4м; 11.Контрольный груз башенного крана располагают за ограждениями башенного крана;

36

13.Шкаф электропитания устанавливается с наружной стороны ограждения башенного крана; линии электропитания от распределительного щита до крана должны быть самостоятельными, т.е. без подключения других потребителей; 14.Прожекторные вышки по углам строительной площадки и опоры наружного освещения устанавливаются через 40-60 м; 15.Подвеска проводов на опорах 6 м – низкого напряжения; 7 м – высокого напряжения;

17.На въезде устанавливается мойка колес автомобилей и вблизи санитарно – бытовых помещений контейнер для мусора.

Технико-экономические показатели стройгенплана

-Площадь строительной площадки

-Площадь застройки

-Площадь временных зданий

-Площадь временных дорог

-Протяженность временных сетей

Водопровода

Канализации

Отопления - Протяженность временных эл. сетей

Силовой

Осветительной

8.ОСНОВНЫЕ МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА, ПРОТИВОПОЖАРНЫХ МЕРОПРИЯТИЙ И ТЕХНИКИ БЕЗОПАСНОСТИ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ

1.Организация и выполнение работ в строительном производстве, промышленности строительных материалов и строительной индустрии должны осуществляться при соблюдении требований СП 12-136-2002 и СНиП12-032001. Безопасность труда в строительстве.

2.Устройство производственных территорий, их техническая эксплуатация должны соответствовать требованиям строительных норм и правил, государственных стандартов, санитарных, противопожарных, экологических и других действующих нормативных документов.

3.К самостоятельным верхолазным работам допускаются лица (рабочие и инже- нерно-технические работники) не моложе 18 лет, прошедшие медицинский осмотр и признанные годными, имеющие стаж верхолазных работ не менее одного года и тарифный разряд не ниже 3-го.

4.Рабочие, впервые допускаемые к верхолазным работам, в течение одного года должны работать под непосредственным надзором опытных рабочих, назначенных приказом руководителя организации.

5.При расположении рабочих мест на перекрытиях воздействие нагрузок на перекрытие от размещенных материалов, оборудования, оснастки и людей не должно превышать расчетные нагрузки на перекрытие, предусмотренные проектом, с учетом фактического состояния несущих строительных конструкций.

37

Также необходимо рассмотреть вопросы: 6.Безопасности монтажных работ, 7.Эксплуатации строительных машин и механизмов,

8.Погрузочно-разгрузочные работы,

9. Электросварочные работы,

10. Обустройство стройплощадки,

11. Противопожарная безопасность.

9.ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ППР

ИИХ АНАЛИЗ

-общая сметная стоимость строительства, в том числе стоимость СМР,

-нормативный срок строительства,

-плановый срок строительства,

-процент сокращения срока строительства

-общие трудовые затраты,

-максимальное количество рабочих,

-среднее количество рабочих,

-коэффициент неравномерности движения рабочей силы,

-выработка на одного рабочего в день в рублях, равная

В= Ссмр/ Трудозатраты

38

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Градостроительный кодекс РФ [Электронный ресурс] : по состоянию на 1 ноября 2016 г. – М. : Новая редакция +сравнительная таблица изменений.

2. О составе разделов проектной документации и требованиях к их содержанию (с изменениями на 13 апреля 2010 года) : постановление Правительства РФ от 16.02.08 № 87. // ИС «Техэксперт», 2016. – 352 с.

3 . СП 48.13330.2011. Организация строительства. Актуализированная редакция СНиП 12–01–2004. (с Изменением N 1) // ИС «Техэксперт».

4.СП 43.13330.2012. Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03–85 (с Изменением N 1) [Электронный ресурс] // ИС «Техэксперт.

5.Кирнев, А.Д. Организация в строительстве. Курсовое и дипломное проек-

тирование [Электронный ресурс] : учеб. пособие – СПб. : Лань, 2012. – Режим дос-

тупа: https://e.lanbook.com/book/4547.

6.СП 18.13330.2011. Свод правил промышленных предприятий = Master plans for industrial enterprises / Актуализированная редакция СНиП II–89–80*. – Введ. 2011–05–20.

7.МДС 12-81.2007. Методические рекомендации по разработке и оформлению ПОС и ППР – М.: ЦНИИОМТП, ФГУП ЦПП, 2007. – 10 с.

8.Альбом унифицированных решений временных зданий и сооружений для обустройства строительных площадок. Правительство Москвы. Управление экономической, научно-технической и промышленной политики в строительной отрасли.

ОАО ПКТИпромстрой. – М., 2002 . – Режим доступа: https:// standartqost.ru/q/pkey14293842190; http://files.stroyinf.ru/Data 1/50/50422/index.htm.

9.СТО 43.29.19. Условные обозначения изображаемые на стройгенплане. – М., 2012.

10.ОАО ПКТИпромстрой. Рекомендации по разработке календарных планов

истроительных генеральных планов. Организационно - технологическая документация. Стройгенплан, ПОС, ППР. – М. : ОАО ПКТИпромстрой, 2008.

11.Справочник организатора строительного производства /под общ. ред. Л. Р. Маиляна. – Ростов н /Д: Феникс, 2009. – 542.

12.Сборник ТК- 36-I.87. Территориальный каталог типовых железобетонных конструкция зданий и сооружений промышленного строительства в Омской области : Госстрой СССР, 1987. – 152с.

13.Справочно-методическое пособие по разработке стройгенпланов и календарных графиков в составе ППР. – М: ОАО ПКТИпромстрой, 2002. –115с

14.Справочно-информационные материалы для разработки курсовых проектов по организации строительства : учебно-справочное издание / СибАДИ, Кафедра организации и технологии строительства / сост. Н.С. Воловник, С.А. Войтович, В.А. Казаков. – Омск : СибАДИ, 2007. – 52 с.

15.СНиП 1.04.03–85. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений / Госстрой СССР. – М. : Строй-

издат, 1987. – 522с.

39

ПРИЛОЖЕНИЕ

Приложение 1

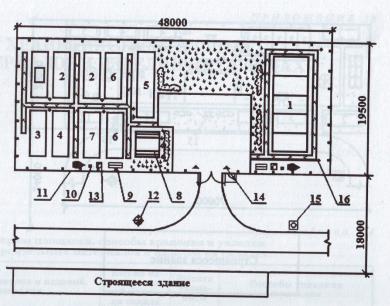

Рисунок 1 Административно-бытовой комплекс на 100 чел.
