7.2. Расчет потребности во временных складах
Площади временных складов определяются из расчета семидневной потребности в материалах и конструкциях, приводимых на объект автотранспортом.
Площади складов на стройгенплане объекта принимаются на календарный период строительства, соответствующий периоду максимального одновременного хранения конструкций и материалов.
Необходимо учитывать использование одних и тех же складских площадей при последовательном размещении материалов с учетом календарного плана строительства.
Материалы принимаем те же, что и в графике поступления материалов, полуфабрикатов и изделий на строительную площадку (см. лист 1)
Устанавливается запас материала Р, подлежащего хранению на складе:
Р = Vсут · n1 · k1, где |
(7.15) |
Vсут – суточная потребность материала, необходимого для строительства, определяется как отношение максимального объёма материала к количеству дней нахождения на строительной площадке, принимаемого по графику поступления материалов.
n1 – норма запаса материала в днях,
k1 – коэффициент неравномерности потребления материала (принимается равным 1,3).
Потребная площадь склада для размещения строительных материалов и конструкций:
Sсклада = Р · а/ n2 , где |
(7.16) |
n2 – норма площади на единицу измерения с учетом проходов
a – коэффициент неравномерности поступления материала на склад (принимается 1,1).
По виду материала определяем тип склада:
открытый склад;
закрытый склад;
склад под навесом.
Находим общую площадь открытых, закрытых складов и складов под
навесами. Нормы хранения на складе строительных материалов (приложение 4). Форма для определения расчета складов строительства приведена в таблице 7.2
31
Таблица 7.2
Расчет складов строительства
|
|
|
Потребность в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Единицаизмерения |
материалах, |
запасаНормав днях |
Коэффициент неравномерности |
потребления |
запасРасчетный |
материалов |
расчетнойНорма наплощадиед. измеренияс проходовучетом |
проездов,им2 |
коэффициент неравномерности поступления материалов |
потребная склада,площадь м |
Удовлетворение складской |
Типсклада (открытый,закрытый, навес) |
|||||
|
|
Максимальная |
|
Суточная |
производственно базый |
|
строительной площадки |
жилищной площадки |
|||||||||||
|
|
|
полуфабрикатах и |
Запас материалов |
|
|
Площадь склада |
|
|
площади за счет |
|
||||||||
|
|
|
|
изделиях |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¹ |
Наименование материалов |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ï.ï |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
5 |
6 |
7 |
|
|
8 |
9 |
|
10 |
11 |
12 |
|
13 |
14 |
15 |
1 |
фундам. балки |
м3 |
|
|
|
5 |
1.3 |
|
|
|
2.0 |
|
1.1 |
|
- |
|
|
- |
Открытый |
2 |
колонны |
м3 |
|
|
|
5 |
1.3 |
|
|
|
0.8 |
|
1.1 |
|
- |
|
|
- |
Открытый |
3 |
фермы |
м3 |
|
|
|
5 |
1.3 |
|
|
|
0.1 |
|
1.1 |
|
- |
|
|
- |
Открытый |
4 |
плиты покрытия |
м3 |
|
|
|
5 |
1.3 |
|
|
|
0.5 |
|
1.1 |
|
- |
|
|
- |
Открытый |
5 |
стеновые панели |
м3 |
|
|
|
5 |
1.3 |
|
|
|
0.8 |
|
1.1 |
|
- |
|
|
- |
Открытый |
6 |
опалубка |
м2 |
|
|
|
10 |
1.3 |
|
|
|
30.0 |
|
1.1 |
|
- |
|
|
- |
Открытый |
7 |
арматура |
т |
|
|
|
15 |
1.3 |
|
|
|
1.6 |
|
1.1 |
|
- |
|
|
- |
Под навесом |
8 |
утеплитель плитный |
м2 |
|
|
|
5 |
1.3 |
|
|
|
4.0 |
|
1.1 |
|
- |
|
|
- |
Под навесом |
9 |
рубероид |
м2 |
|
|
|
8 |
1.3 |
|
|
|
15.0 |
|
1.1 |
|
- |
|
|
- |
Под навесом |
10 |
масляная краска |
т |
|
|
|
12 |
1.3 |
|
|
|
1.2 |
|
1.1 |
|
- |
|
|
- |
Закрытый |
11 |
битум |
т |
|
|
|
9 |
1.3 |
|
|
|
0.9 |
|
1.1 |
|
- |
|
|
- |
Закрытый |
12 |
известь |
т |
|
|
|
7 |
1.3 |
|
|
|
2.0 |
|
1.1 |
|
- |
|
|
- |
Закрытый |
13 |
песок |
м3 |
|
|
|
10 |
1.3 |
|
|
|
2.0 |
|
1.1 |
|
- |
|
|
- |
Открытый |
14 |
щебень |
м3 |
|
|
|
5 |
1.3 |
|
|
|
2.0 |
|
1.1 |
|
- |
|
|
- |
Открытый |
15 |
кирпич |
тыс.шт. |
|
|
|
5 |
1.3 |
|
|
|
0.7 |
|
1.1 |
|
- |
|
|
- |
Открытый |
|
|
|
|
|
|
|
|
|
|
|
|
Закрытый склад принимаем размером |
|
|
ì 2 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Открытый склад принимаем размером |
|
|
ì 2 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Склад под навесом принимаем размером |
|
ì 2 |
|
||||
7.3. Проектирование временного водоснабжения строительной площадки
Потребность в электроэнергии, топливе, паре, воде, сжатом воздухе и кислороде для производства СМР по строящемуся предприятию в зависимости от территориального расположения строительства. (Омск- 7 тер.пояс, группа Г, К1 =1,41)
Суммарный расчетный расход воды в литрах в секунду:
Qполн Qпроизв Qхоз.пит Qпож, где |
(7.17) |
|||
Qхоз.пит расход воды на хозяйственные нужды; |
|
|||
Qпож расход воды на пожаротушение. |
|
|||
Расход воды для производственных целей в л/с |
|
|||
Qпроизв 1.2 |
Qср К1 |
|
(7.18) |
|
8 3600 , где |
||||
|
|
|||
1.2 – коэффициент на неучтенные расходы; К1 – коэффициент неравномерности расхода воды; 8– число часов работы в смену; 3600 – число секунд в часе;
Qср– удельный расход воды, принимается по справочникам (приложение (6)
32
Таблица 7.3.
Расход воды на производственные нужды
№ |
|
Кол-во, |
Удельный |
Коэффициент ча- |
Расход во- |
||
Потребность воды |
расход воды, |
совой |
неравно- |
ды, |
|||
п/п |
шт. |
||||||
|
л/смену |
мерности |
|
л/с |
|||
|
|
|
|
||||
|
|
|
|
|
|
|
|
1 |
Экскаватор |
|
150 |
1,10 |
|
|
|
2 |
Бульдозер |
|
100 |
1,10 |
|
|
|
3 |
Монтажные краны |
|
150 |
1,10 |
|
|
|
4 |
Компрессоры |
|
40 |
1,10 |
|
|
|
5 |
Грузовые машины |
|
40 |
2,00 |
|
|
|
6 |
Погрузчики |
|
150 |
1,1 |
|
|
|
7 |
Малярные работы |
|
560 |
1,25 |
|
|
|
8 |
Полив бетона |
|
100 |
1,30 |
|
|
|
|
|
Всего: |
|
Расход воды на хозяйственно – питьевые нужды |
|
||
● на общие хозяйственно-питьевые нужды: |
|
||
Qхоз |
В N K 2 |
, где |
(7.19) |
|
|||
3600 |
|
|
|
В – расход воды в литрах на одного работающего; |
|
||
N – число человек, работающих в смену; |
|
||
K2 – коэффициент часовой неравномерности |
|
||
● расход воды на душевые: |
|
||
Qдуш Q N 1 , где |
(7.20) |
||
|
m 60 |
|
|
Q – норма расхода воды на прием душа одним рабочим.
Количество рабочих, принимающих душ, - 40 % от общего количества;
N1 |
– число рабочих, пользующихся душем; |
|
||
N1 |
= 0.4 Рмах загр.см . |
|
||
m – продолжительность приема душа равна 20 минут. |
|
|||
● расход воды на столовую: |
|
|||
|
Qдуш |
Q N К |
, где |
(7.21) |
|
|
|||
|
|
m 60 |
|
|
Q – норма расхода воды в столовой.
N – число рабочих, пользующихся столовой.
m – продолжительность приема пищи равна 20 минут. K – коэффициент часовой неравномерности.
Расчет сводим в таблицу. Нормы удельного расхода воды на человека и коэффициент неравномерности принимаем по справочникам
33
Таблица 7.4
Потребность в воде на хозяйственные нужды
№ |
|
Удельный рас- |
Расчетное |
Коэффициент часо- |
Расход во- |
п/п |
Расход воды |
ход воды на 1 |
кол., чел. |
вой неравномерно- |
ды, л/с |
|
|
чел, л |
|
сти |
|
|
|
|
|
|
|
1 |
Общие хозяйственно- |
25 |
|
2 |
|
питьевые нужды |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
2 |
На душевые |
30 |
|
1 |
|
|
|
|
|
|
|
3 |
На буфет-столовую |
15 |
|
1,5 |
|
Всего Qхоз
Расход воды на пожаротушение:
Общий секундный расход воды в литрах Qпож определяем по укрупненным нормам из расчета на один пожар при территории стройплощадки не более 20 га в размере 10 л/с.
Qполн = Qпроизв.+ Qхоз+ 10 (7.22)

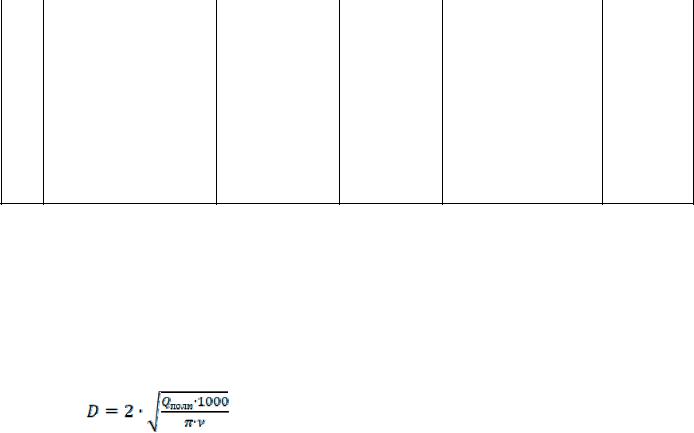

Диаметр труб водопроводной наружной сети:
, |
(7.23) |
где v = 0,9 м/с – скорость движения воды в трубах. Сеть водопровода – разводящая, кольцо – замкнутое.
7.4. Проектированиевременногоэлектроснабжениястроительнойплощадки
Расчет нагрузок производим по установленной мощности электроприемников и коэффициентам спроса с дифференциацией по видам потребления (приложения3,5,7)
|
|
K |
1c |
P |
K |
2c |
P |
|
|
|
|
Pp |
|
|
c |
|
|
T |
K3c Pов Pно |
, где |
(7.24) |
||
|
|
|
cos |
||||||||
|
|
cos |
|
|
|
||||||
α = 1,1 – коэффициент, учитывающий потери в сети в зависимости от протяженности проводов, сечения и т.п.;
К1с, К2с, К3с – коэффициенты спроса, зависящие от числа потребителей (принимаем по справочникам);
Рс – мощность силовых потребителей (принимаем по паспортным дан-
ным);
РТ – мощность для технологических нужд; Ров – мощность устройств внутреннего освещения;
Рно – мощность устройств наружного освещения.
34
|
|
|
|
|
|
Таблица 7.5 |
|
Потребная мощность электроснабжения силовых потребителей |
|||||
|
|
|
|
|
|
|
№ |
Наименование |
Кол., |
Рс, |
К1с |
cos |
K1c Pc |
п/п |
механизмов |
шт. |
кВт |
|
|
cos |
|
|
|
|
|
|
|
1 |
Сварочный трансформатор |
ТС- |
20 |
0.3 |
0.4 |
|
1000 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Компрессор СО-2 |
|
10 |
0.6 |
0.75 |
|
|
|
|
|
|
|
|
3 |
Комплекты средств малой механи- |
30 |
0.1 |
0.4 |
|
|
зации |
|
|
||||
|
|
|
|
|
|
|
Всего K1c Pc кВт cos
Таблица 7.6 Потребная мощность электроснабжения для технологических нужд
№ |
Наименование |
Кол., |
РТ, |
|
К2с |
cos |
|
K2c PТ |
||
|
|
|
|
|
||||||
|
Механизмов |
шт. |
кВт |
|
|
|
|
|
|
cos |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Электропрогрев бетона в стыках же- |
|
|
|
|
|
|
|
|
|
1 |
лезобетонного каркаса трансформато- |
|
20 |
|
0,3 |
0,4 |
|
|
|
|
|
рами ТБ-20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Токоприемники в растворный узел |
|
10 |
|
0,4 |
0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Всего |
|
K2c PТ |
|
кВт |
||
|
|
|
|
cos |
|
|||||
|
|
|
|
|
|
|
|
|
||
Потребная мощность электроснабжения устройств для внутреннего освещения (приложение7)
Для расчета принимаем:
- В санитарно-бытовых помещениях – по 0,2 кВт на каждый вагончик.
. - В закрытых складах, навесах – по 1 кВт на каждый.
- Внутри строящегося корпуса – светильники и электролампы – 15 кВт. Значения К3с и cos для внутреннего освещения принимаем: К3с = 0.8,
cos = 1, тогда:
K3c Pов кВт
Мощность устройств для наружного освещения Для расчета принимаем:
