6.7. Обоснования и пояснения к ресурсным графикам

На основе разработанного календарного плана и принятых методов работ строят графики использования ресурсов .

Ресурсное обеспечение – это обеспечение строящегося объекта машинами, механизмами, рабочими, строительными материалами, полуфабрикатами, конструкциями и финансами.

Для правильного планирования загрузки бригад и отдельных рабочих разрабатывается график движения рабочих. Он составляется на основе сетевого графика и линейной диаграммы движения бригад по ранним срокам начала и окончания работ с указанием количественного состава бригад, продолжительности работ бригад и резервов времени (приложение11). График строится переносом по вертикали сроков начала и окончания работ и суммированием количественных значений составов бригад, работающих одновременно. График представляет собой эпюру, площадь, которой равна общим трудовым затратам по объекту- W, и имеем пик на эпюре

– максимальное количество рабочих - Рмах.

Для планирования своей деятельности строительная организация оп-

W- площадь эпюры

T – продолжительность критического пути по сетевому графику И коэффициент неравномерности движения рабочей силы равный

График движения машин и механизмов строится в соответствии с сетевым графиком, учитывая работу всех крупных механизмов и средств малой механизации по бригадам по ранним срокам начала работ и поздним окончаниям (приложение11).

График поставки материалов, конструкций, полуфабрикатов составляется по декадно или по недельно, где в разные сроки проставляется количество материальных ресурсов в натуральном измерении по основной номенклатуре, в соответствии с сетевым графиком. В нем указывается общая потребность в материалах и поставки в каждые 10 дней.

Потребность в сборных железобетонных конструкциях определяется на основании ведомость объемов работ, а остальные необходимые материалы определяются по укрупненным нормам.

Техникоэкономические показатели календарного плана. Ими являются:

-общая сметная стоимость строительства, в том числе стоимость СМР,

-нормативный срок строительства,

-плановый срок строительства,

-процент сокращения срока строительства

-общие трудовые затраты,

26

-максимальное количество рабочих,

-среднее количество рабочих,

-коэффициент неравномерности движения рабочей силы,

-выработка на одного рабочего в день в рублях, равная

7. Проектирование объектного строительного генерального плана

Объектный строительный генеральный план разрабатывается на основании общеплощадочного строительного генерального плана

Исходными данными для расчета являются: -генплан; -календарный план;

-данные инженерных изысканий; -данные о снабжении строительства материалами и ресурсами; -сметы.

В курсовом проекте разрабатывается стройгенплан на возведение надземной части здания. Объектный строительный генеральный план является документом, уточняющим принятые в общеплощадочном стройгенплане решения с учетом привязки их к строящемуся объекту и детализирующий общеплощадочный стройгенплан.

На стройгенплане обозначаются: -пути движения монтажного крана;

-опасная и монтажная зоны работы крана; -возводимое здание; - противопожарные мероприятия;

-временные и существующие здания и сооружения;

-временные дороги,

-въезды и выезды на стр. площадку; -складские помещения; -временные и постоянные инженерные сети;

-линии электропередач, силовые и осветительные;

-экспликация временных складов;

-условные обозначения;

-веса, поднимаемых грузов;

-привязка крана к осям здания;

-паспорт объекта;

-мойка колес;

-сервитуты;

-ТЭП

27

7.1. Расчет потребности во временных зданиях производственного, административного и санитарно-бытового назначения

Потребность строительства в административных и санитарно-бытовых зданиях определяют из расчетной численности персонала. Удельный вес различных категорий работающих (рабочих, ИТР, служащих, МОП, ПСО) принимают в зависимости от показателей, приведенных в расчетных нормативах для конкретной строительной отрасли.

Ориентировочно можно пользоваться следующими данными: рабочие 85%, ИТР и служащие 12%, МОП и пожарно-сторожевая охрана 3%

Максимальное количество рабочих в смену принимаем по графику

женщин: 30%Рспис

Вкачестве основной расчетной единицы временных зданий принимаются вагончики [8], ссылка:

https:// standartqost.ru/q/pkey-14293842190; http://files.stroyinf.ru/Data 1/50/50422/index.htm

●Прорабская принимается из расчета 3.5 м2 на одного работающего в рабочих комнатах, (приложение 2)

Требуемая площадь прорабских = 5 * Радм ●Гардеробные принимаются из расчета 0,9 м2 на одного человека.

● Душевые: определяются из расчета 1 душевая сетка на 12 человек, 0,43 м2 на 1 человека.

28

●Туалет: 1 унитаз на 20 человек – для женщин, 1 унитаз на 30 человек

–для мужчин

●Сушильная: определяется из расчета 0,2 м2 на 1 человека.

Диспетчерская: определяется из расчета 7 м2 на 1 человека: Требуемая площадь:

S = 0,7*Ритр (7.14)

Таблица 7.1

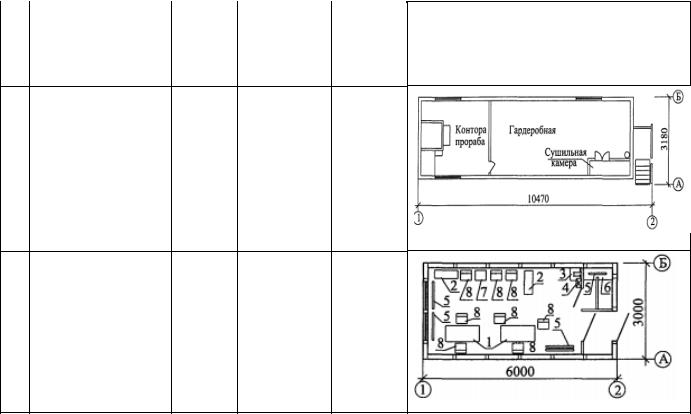

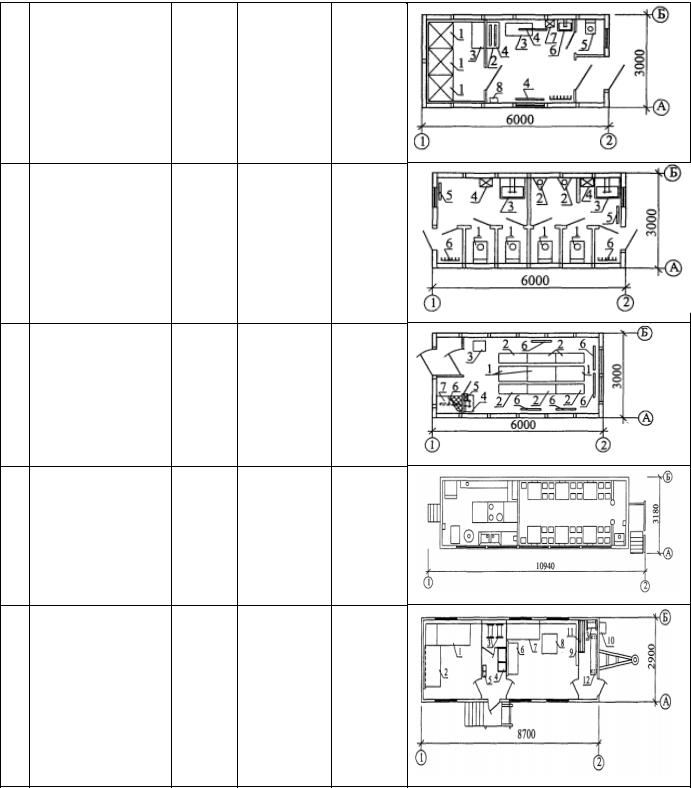

Потребность в санитарно-бытовых помещениях

29

0,07 м2;

1 туалет на

4 Туалет 30 мужчин;

1 туалет на

20 жен-

щин;
