Приложение Б (обязательное)
Примеры оформления текста пояснительной записки
Рисунок Б.1 Пример оформления содержания пояснительной записки
50
Приложение Б (обязательное)
Рисунок Б.2 Пример оформления текста пояснительной записки работы
51
Приложение Б (обязательное)

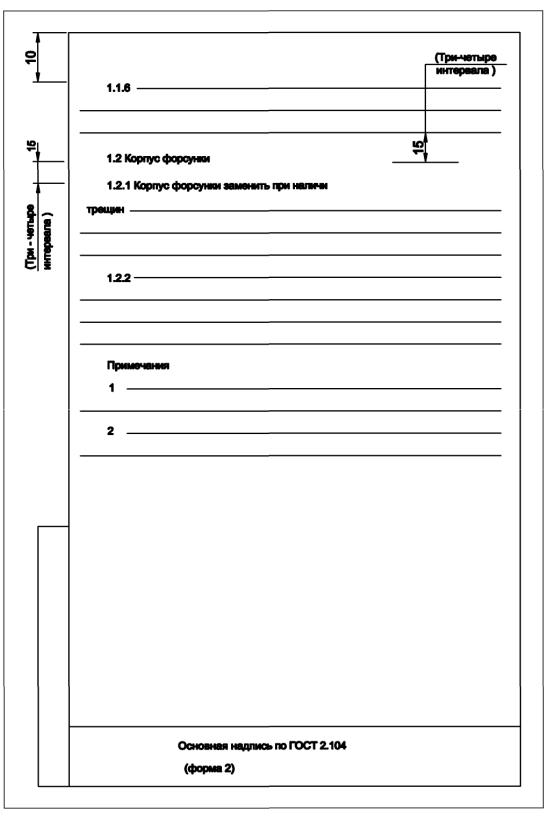

Рисунок Б.3 – Пример оформления текста пояснительной записки работы
52
Приложение В (справочное)
Требования к начертаниям линий на чертежах
1. Наименование, начертание, толщина линий по отношению ктолщине основной линиииосновныеназначениялинийдолжнысоответствоватьданным, указаннымвтаб-
лице В.1 [8].
2. Длясложныхразрезовисеченийдопускаетсяконцыразомкнутойлиниисоединять штрихпунктирной тонкой линией
3. ТолщинасплошнойосновнойлинииS должнабытьвпределахот0,5 до1,4 ммв зависимости от величины и сложности изображения, а также от формата чертежа.
Таблица В.1 – Требования к начертаниям и основным назначениям линий на чертежах
|
|
|
|
Толщина |
|
Наименование |
|
Начертание |
линии по |
Основное назначение [8] |
|
линии |
|
|
|
отношению |
|
|
|
|
|
к толщине |
|
|
|
|
|
основной |
|
|
|
|
|
линии |
|
1 |
2 |
|
3 |
4 |
|
|
|
|
|
|
Линии видимого контура. |
1. Сплошная тол- |
|
|
|
S |
Линии перехода видимые. |
стая основная |
|
|
|
Линии контура сечения (вынесен- |
|
|
|
|
|
||
|
|
|
|
|
ного и входящего в состав разреза) |
|
|
|
|
|
Линии контура наложенного сече- |
2. Сплошная тон- |
|
|
|
|
ния. |
|
|
|
|
||
кая |
|
|
|
|
Линии размерные и выносные. |
|
|
|
|
|
Линии штриховки. |
|
|
|
|
|
Линии-выноски. |
|
|
|
|
|
Полки линий-выносок и подчерки- |
|
|
|
|
|
вание надписей. |
|
|
|
|
От S/3 до |
Линии для изображения погранич- |
|
|
|
|
S/2 |
ных деталей ("обстановка"). |
|
|
|
|
|
Линии ограничения выносных |
|
|
|
|
|
элементов на видах, разрезах и се- |
|
|
|
|
|
чениях. |
|
|
|
|
|
Линии перехода воображаемые. |
|
|
|
|
|
Следы плоскостей, линии построе- |
|
|
|
|
|
ния характерных точек при специ- |
|
|
|
|
|
альных построениях |
53
Окончание таблицы В.1 |
|
|
|
||
|
|
|
|
|
|
|
1 |
|
2 |
3 |
4 |
3. |
Сплошная вол- |
|
|
От S/3 до |
Линии обрыва. |
нистая |
|
|
S/2 |
Линии разграничения вида и разре- |
|
|
|
|
|
за |
|
|
|
|
|
|
|
4. |
Штриховая |
|
|
От S/3 до |
Линии невидимого контура. |
|
|
|
|
||
|
|
|
|
S/2 |
Линии перехода невидимые |
|
|
|
|
|
|
5. |
Штрих- |
|
|
|
Линии осевые и центровые. |
пунктирная тон- |
|
|
От S/3 до |
Линии сечений, являющиеся осями |
|
кая |
|
|
симметрии для наложенных или |
||
|
|
|
|
S/2 |
вынесенных сечений |
|
|
|
|
|
|
6. |
Штрих- |
|
|
|
Линии, обозначающие поверхно- |
пунктирная тол- |
|
|
|
сти, подлежащие термообработке |
|
стая |
|
|
От S/3 до |
или покрытию. |
|
|
|
|
|
S/2 |
Линии для изображения элементов, |
|
|
|
|
расположенных перед секущей |
|
|
|
|
|
|
|
|
|
|
|
|
плоскостью ("наложенная проек- |
|
|
|
|
|
ция") |
7. |
Разомкнутая |
|
|
От S до |
Линии сечений |
|
|
|
|
3S/2 |
|
8. |
Сплошная тон- |
|
|
От S/3 до |
Длинные линии обрыва |
кая с изломами |
|
|
S/2 |
|
|
|
|
|
|
|
|
9. |
Штрих- |
|
|
|
Линия сгиба на развертках. |
пунктирная с |
|
|
|
Линии для изображения частей из- |
|
двумя точками |
|
|
От S/3 до |
делий в крайних или промежуточ- |
|
тонкая |
|
|
S/2 |
ных положениях. |
|
|
|
|
|
|
Линии для изображения развертки, |
|
|
|
|
|
совмещенной с видом |
4.Толщиналинийодногоитогожетипадолжнабытьодинаковадлявсехизображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
5.Наименьшаятолщиналинийинаименьшеерасстояниемежду линиямивзависимости от формата чертежа должны соответствовать данным, указанным в таблице В.2 [8].
6.Длинуштриховвштриховыхиштрихпунктирныхлинияхследуетвыбиратьвзависимости от величины изображения.
7.Штрихи в линии должны быть приблизительно одинаковой длины.
8.Промежуткимеждуштрихамивлиниидолжныбытьприблизительноодинаковой длины.
9.Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.
10.Штрихпунктирныелинии, применяемыевкачествацентровых, следуетзаменять сплошнымитонкимилиниями, еслидиаметрокружностиилиразмерыдругихгеометрических фигур в изображении менее 12 мм.
54
