Расчетные значения снеговой нагрузки следует рассматривать как кратковременные и принимать в соответствии с требованиями раздела 10 и обязательного прил. Г [1]. Коэффициент надежности по снеговой нагрузке γf принимаются по [1, п. 10.12].

Задание 1. Определить вертикальные нагрузки на несущие конструкции здания: плиты покрытия (перекрытия), балки покрытия

Примечание. Варианты конструкции кровли и пола см. Приложение 1.

16

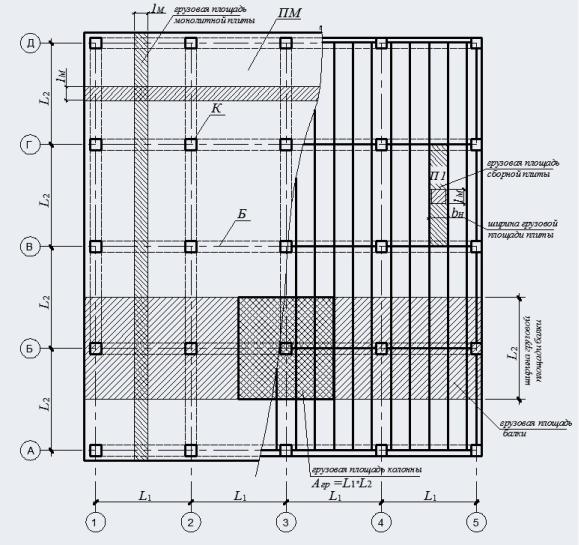

СибАДИРис.1. Условная схема здания: К – колонны железобетонные; Б – балки монолитные или сборные железобетонные; ПМ – плита перекрытия

(покрытия) монолитная железобетонная; П1 – плита перекрытия (покрытия) железобетонная сборная; L1, L2 – размеры ячейки здания. Высота и ширина балки принимаются условно: h ≈ 0,1l b ≈ 0,4h (кратно 5 см). Сечение колонны принято условно b=h=50 см.

17

1.Произвести сбор нагрузок на плиту покрытия

1.1.Монолитная железобетонная плита покрытия толщиной 200 мм

Нагрузки нормативные и расчетные определяются на 1м2.

Нормативная qн и расчетная q равномерно распределенные нагрузки на 1 п.м. определяются умножением нагрузки на 1м2 на

СибАДИПримечания:

ширину грузовой полосы 1м.

Для этого выполняется схема расположения плиты в плане с указан ем грузовой полосы шириной 1м (см. рис.1). Выполняются

1. К постоянным относятся нагрузки от собственного веса конструкции кровли и монолитной железобетонной плиты. Нормативные нагрузки от кровли плиты определяются умножением высоты слоя на его плотность. Коэффициенты надежности по нагрузке γf принимаются по [1, п. 7.2, табл. 7.1].

2.К временным относится снеговая нагрузка и принимается в зависимости от

района проектирования по [1, п. 10]. Коэффициент надежности по нагрузке γf принимаются по [1, п. 10.12].

18

1.2. Сборная железобетонная плита покрытия номинальной шириной 1,5 м, толщиной 220 мм и нормативной нагрузкой от собственного веса 3,0 кН/м2

Нагрузки нормативные и расчетные определяются на 1м2. Нормативная qн и расчетная q равномерно распределенные нагрузки

СибАДИПримечания.

на 1 п.м определяется умножением нагрузки на 1м2 на номинальную ширину пл ты bн.

Для этого выполняется схема расположения плиты в плане с указан ем грузовой полосы шириной 1м (см. рис.1). Выполняются

1. К постоянным относятся нагрузки от собственного веса конструкции кровли сборной железобетонной плиты. Нормативные нагрузки от кровли определяются умножением высоты слоя на его плотность. Коэффициенты надежности по нагрузке γfпринимаются по [1, п. 7.2, табл. 7.1].

2. К временным относится снеговая нагрузка и принимается в зависимости от района проектирования по [1, п. 10].Коэффициент надежности по нагрузке γf принимаются по [1, п. 10.12].

19

2.Произвести сбор нагрузок на плиту перекрытия

2.1.Монолитная железобетонная плита перекрытия

толщиной 200 мм

Нагрузки нормативные и расчетные определяются на 1м2. Нормативная qн и расчетная q равномерно распределенные

нагрузки на 1 п.м определяются умножением нагрузки на 1м2 на

СибАДИширину грузовой полосы 1м.

Для этого выполняется схема расположения плиты в плане с указан ем грузовой полосы шириной 1м (см. рис.1). Выполняются

Примечания.

1. К постоянным относятся нагрузки от собственного веса конструкции пола монолитной железобетонной плиты. Нормативные нагрузки от

пола плиты определяются умножением высоты слоя на его плотность.Коэффициенты надежности по нагрузке γfпринимаются по

[1, п. 7.2, табл. 7.1].

2.Временные нагрузки принимаются по [1, п. 8.2.1, табл. 8.3].Коэффициенты надежности по нагрузке γf принимаются по [1, п. 8.2.2].

3.Нагрузка от перегородок относится к кратковременной части временной нагрузки – 1,0 кН/м2.Коэффициент надежности по нагрузке γfпринимаются по [1, п. 7.2, табл. 7.1].
