Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего
образования «Сибирский государственный автомобильно-дорожный университет (СибАДИ)»
Л.В. Красотина
ПРОЕКТИРОВАНИЕ ОДНОЭТАЖНОГО ОДНОПРОЛЕТНОГО ПРОИЗВОДСТВЕННОГО ЗДАНИЯ
|
|
|
|
И |
С КАРКАСОМ ИЗ КЛЕЕНОЙ ДРЕВЕСИНЫ |
||||
|
|
|
Д |
|
|
|
|
Учебно-методическое пособие |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Омск • 2017
УДК 624.011.14
ББК 38.55
П79
Согласно 436-ФЗ от 29.12.2010 «О защите детей от информации, причиняющей вред их здоровью и развитию» данная продукция маркировке не подлежит.
Рецензент
д-р техн. наук, проф. В.А. Нехаев (ФГБОУ ВПО ОмГУПС)
Работа утверждена редакционно-издательским советом СибАДИ в качестве учебно-методического пособия.
Красотина, Лариса Владимировна.
П79 Проектирование одноэтажного однопролетного производственного здания с каркасом из клееной древесины [ Электронный ресурс] :
учебно-методическое пособие / Л.В. Красотина. – Электрон. дан. – Омск :
СибАДИ, 2017. ‒ URL: http://bek.sibadi.org/cgi-bin/irbis64r_plus/
cgiirbis_64_ft.exe. - Режим доступа: для авторизованных пользователей.
ISBN 978-5-00113СибАДИ-030-07
Содержит 4 раздела, посвященных проектированию плит покрытия с деревянным каркасом и фанерными обшивками, клееных двускатных балок, клееных колонн и узлов сопряжения элементов рам. Рассматриваемые плиты покрытия могут быть использованы для бесфонарных зданий с наружным отводом воды. При проектировании клееных конструкций (плит покрытия, колонн, двускатных балок) разобраны и обоснованы спосо ы выполнения и возможные типы клеевых соединений.
Имеет интерактивное оглавление в виде закладок.
Рекомендуется о учающ мся всех форм обучения направления «Промышленное гражданское строительство».
Работа подготовлена на кафедре «Строительные конструкции».
Текстовое (символьное) издание (1 МБ)
Системные требования: Intel, 3,4 GHz; 150 МБ; Windows XP/Vista/7; DVD-ROM;
1 ГБ свободного места на жестком диске; программа для чтения pdf-файлов: Adobe Acrobat Reader; Foxit Reader
Редактор И.Г. Кузнецова Техническая подготовка Н.В. Кенжалинова
Издание первое. Дата подписания к использованию 27.09.17
Издательско-полиграфический комплекс СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПК СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1
© ФГБОУ ВО «СибАДИ», 2017
Введение
При изучении курса «Конструкции из дерева и пластмасс» студентам необходимо усвоить специальные знания в области проектирования строительных конструкций из дерева и полимерных материалов. В связи с этим особое значение имеет качественное выполнение курсовой работы.
Цели курсовой работы:
-приобретение студентами знаний по теоретическим основам расчетов на прочность и деформациям конструкций из клееной древесины;
-приобретение навыков пользования нормативной и справочной документацией;
-практическое применение полученных теоретических знаний для выполнения расчетов по предельным состояниям первой и второй групп;
-формирование у студентов понимания принципов конструирования строительных конструкций и узлов их сопряженияИ.
В учебно-методическом пособии 5 разделов, посвященных расчету
клеефанерных плит покрытия, двускатных балок и колонн из клееной древесины одноэтажного однопролетногоДпроизводственного здания, расчету и конструированию узла сопряжения двускатной балки с колонной а также проектированию узла сопряженияАколонны с фундаментом.
Курсовая работа выполняется студентами под руководством преподавателя. Преподаватель бзнакомит студентов с методиками расчетов строительных конструкций из клееной древесины. Студенты изучают соответствующую тему, делаютирасчеты конструкций в соответствии с полученным ими заданием и выполняют чертежи рассчитанных конструкций и узлов их сопряжения. С
В конце каждого раздела приведены примеры расчета аналогичных конструкций, позволяющие лучше освоить изучаемый материал и качественно подготовиться к защите курсовой работы.
3
1.РАСЧЕТ КЛЕЕНОЙ ПЛИТЫ ПОКРЫТИЯ
1.1.Исходные данные
1.Пролет здания L = …... м.
2.Отметка низа стропильной конструкции H = ……. м.
3.Шаг поперечных рам В=…….м.
4.Длина здания ……....м.
5.Снеговой район……. .
6.Ветровой район и тип местности……… .
7.Температурно-влажностные условия эксплуатации……….. .
8.Класс ответственности здания…………….. .
Исходные данные принимаются по заданию преподавателя.
|
1.2. Конструктивное решение плиты |
|||||
|
|
|
|
|
И |
|
На рис. 1 приведено поперечное сечение плиты, каркас плиты представ- |
||||||
лен на рис. 2. |
|
|
|
Д |
|
|
|
|
|
|
1 - 1 |
|
|
|
|
|
А |
|
|
|
|
|
б |
|
|
|
|
|
и |
|
|
|
|
|
|
С |
|
|
|
|
– поперечные ребра; |

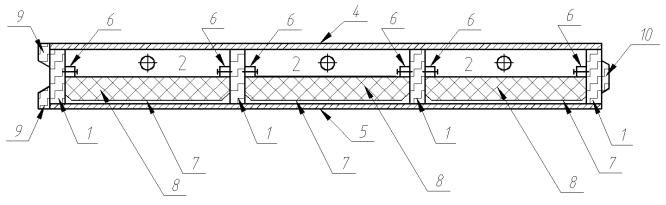

Рис. 1. Поперечное сечение плиты: 1– продольные ребра; 2 |
||||||
3 – торцевые вкладыши; 4 – фанера верхней обшивки; 5 – фанера нижней обшивки; 6 – прижимные бруски; 7 – пароизоляция; 8 – утеплитель; 9 – паз; 10 – гребень
4
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

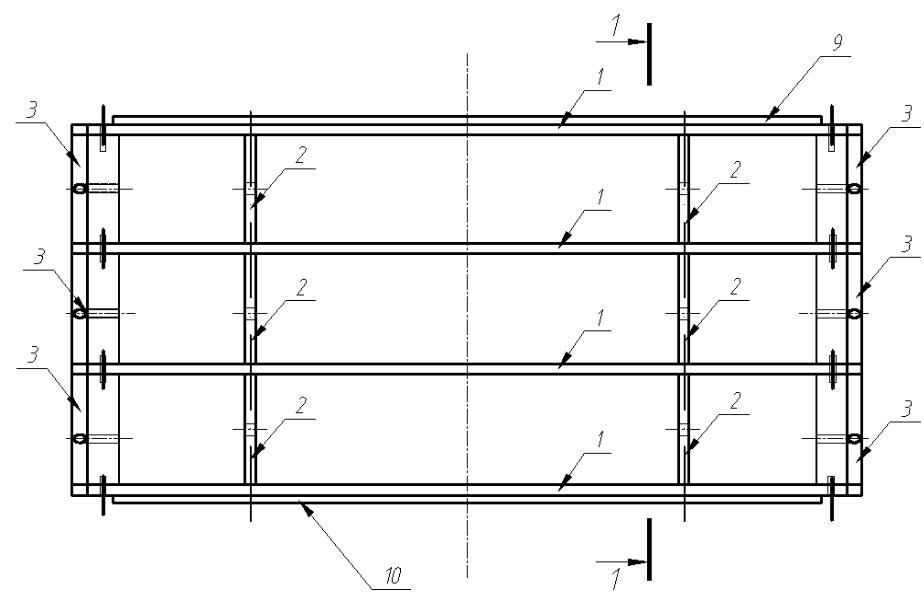

Рис. 2. Каркас плиты ДК1 : 1 – продольные ребра; 2 – поперечные ребра; 3 – торцевые вкладыши; 4 – 8 –см. на рис. 1; 9 – паз; 10 – гребень
5
