несущая способность Ми2 сечения в приопорной части ригеля на действие положительных моментов (сеч. 1-1 на рис. 33) (рабочая арматура составляет не менее 50% от арматуры в пролете);
несущая способность Ми3 сечения в средней части ригеля на действие отрицательных моментов (сеч. 2-2 на рис. 33) (рабочая арматура представлена двумя стержнями диаметром 12…14 мм);
несущая способность Ми4 сечения в месте примыкания ригеля к колонне на действие отрицательных моментов (сеч. 3-3 на рис. 33) (рабочая арматура определена в п. 5.4.2).
Для построения эпюры материалов в среднем пролете ригеля необходимо вычислить 4 значения несущей способности следующих сечений:
несущая способность Ми5 сечения в средней части ригеля на действие положительных моментов (рабочая арматура определена в пункте 5.4.2);
несущая способность Ми6 сечения в приопорной части ригеля на действие положительных моментов (рабочая арматура составляет не менее 50% от арматуры в пролете);
несущая способность Ми7 сечения у опоры ригеля на действие отрицательных моментов (рабочая арматура определена в п. 5.4.2);
несущая способность Ми8 сечения в пролете ригеля на действие отрицательных моментов (рабочая арматура определена в п. 5.4.2).
Рекомендуется следующий порядок вычисления несущей способности:
уточняются параметры а и h0 [2. п. п.5.5 и 5.12];
определяется высота сжатой зоны, см,
Rs As x Rb b ;
определяется несущая способность сечения, Н∙см,
МRb b x h0 0,5 x 100.
(83)
(84)
Вид эпюры материалов приведен на рис. 34.
Обрываемые стержни заводятся за места теоретического обрыва на длину зоны анкеровки lan, см [6, у.84]:
lan |
Qi |
5 d , |
(85) |
|
|||
|
2 qsw |
|
|
83
где Qi – внешняя поперечная сила в нормальном сечении, проходящем через точку теоретического обрыва, Н; qsw – погонное усилие в хомутах, подсчитанное по формуле (78), при s, соответствующем зоне анкеровки; d – диаметр обрываемого стержня, см.
Принятая длина анкеровки должна удовлетворять условию
lan 20 d . (86)
Если обрываемые стержни входят в состав вертикального каркаса, они должны быть доведены до ближайшего поперечного стержня.
5.4.5. Расчет полки ригеля
Полка представляет собой консоль для пониженного опирания панелей перекрытия. Нагрузкой является опорное давление панели, принимаемое по треугольной эпюре (рис. 36).
Расстояние от боковой грани ригеля до центра тяжести эпюры опорного давления, см,
l (ap ) |
2 |
. |
(87) |
||
|
|||||
|
|
3 |
|
|
|
Расчетная величина нагрузки на 1 п.м длины ригеля, Н/м, |
|||||
составляет |
|
|
|
|
|
Р |
Qпл |
, |
|
|
(88) |
bн |
|
|
|||
|
|
|
|
|
|
|
пан |
|
|
|
|
где Qпл – расчетная поперечная сила, |
действующая на панель, Н, |
||||
см. п. 3.3; bпанн – номинальная ширина панели, м.
Изгибающий момент, Н∙см/м, в расчетном сечении шириной 1 м:
М Р l. |
(89) |
Подбор горизонтальной поперечной арматуры класса Вр-I или A- III, располагаемой в верхней зоне консольных свесов, производится в следующем порядке:
определяется параметр α0 при b = 100 см:
M
0 Rb b h02 100 ,
h0 принимается по рис. 35;по табл. 7 находится ν;
84
вычисляется требуемая площадь арматуры, см2 [2, п. 5.16]:
M
As1 Rs 100 ho 0,0005 b ho ;
Расчетное сечение I - I
Рис. 36. К расчету полки ригеля
по табл.8 подбирается арматура As ≤ As1 на 1 п.м ригеля;
подобранные стержни должны располагаться с постоянным шагом стержней по всей длине ригеля. Шаг стержней не должен превышать 250 мм.
Горизонтальная поперечная арматура должна быть заведена за
грань ригеля на длину анкеровки согласно [2, п.5.14]:
85
lan |
(0,7 |
Rs |
11) d ; |
(90) |
|
Rb |
|||||
|
|
|
|
lan 250 мм.
5.4.6. Стык ригеля с колонной
Стык ригеля устраивается у грани колонны. Действующий опорный изгибающий момент вызывает растяжение верхней грани ригеля и сжатие нижней. Растягивающее усилие воспринимается соединительными стержнями, свариваемыми с верхней арматурой ригеля.
В курсовом проекте рекомендуется разработать обетонированный стык ригеля при соединении стыковых стержней с арматурой ригеля ванной сваркой.
Стыковые стержни обычно принимаются из арматуры того же класса и диаметра, что и верхние продольные стержни ригеля. Длина стержней должна быть определена после подбора сечения колонны в соответствии с рис. 37. Класс бетона омоноличивания принимается идентичным классу бетона ригеля.
86

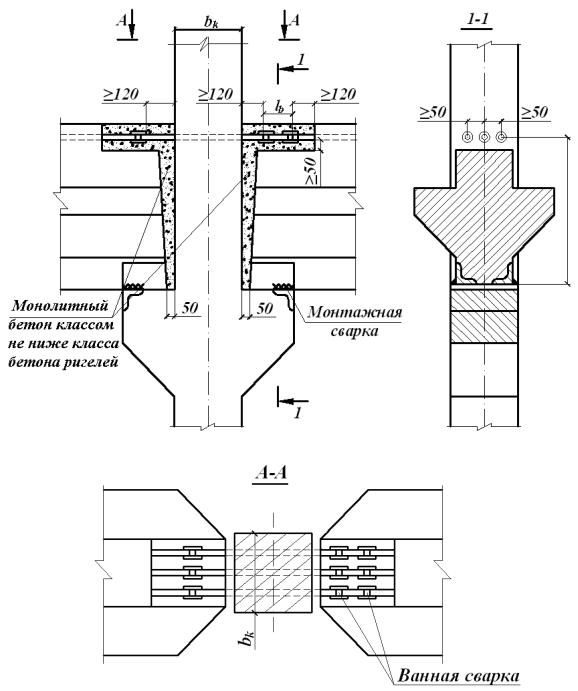

Рис. 37. Конструктивная схема стыка с «ванной сваркой» (начало)
Рис. 37. Конструктивная схема стыка с «ванной сваркой» (окончание)
5.4.7.Расчет ригеля на монтажные нагрузки
Всвязи с тем, что в приопорных частях верхних зон ригелей установлено значительное количество арматуры, расчет ригелей по прочности на монтажные нагрузки не производится. Необходимо определить только диаметр монтажных петель. Подъем ригеля
