е р и я в н у т р и в у з о в с к и х См е т о д и ч е с к и х у к а з а н и й С и б А Д И
иМин стерство науки высшего образования Российской Федерации
Федеральное государственное юджетное о разовательное учреждение высшего образования « ибирск й государственный автомо ильно-дорожный университет (СибАДИ)»
Кафедраб«Тепловые двигатели и автотракторное электрооборудование»
ТЕХНИЧЕСКИЕ ЖИДКОСТИ ИАПОЛИМЕРЫ
Методические указания по выполнениюДпрактических работ
2-е изд., деривативное, дополненное
Составители: В.В. МаксимовИ, А.Л. ванов
Омск ▪ 2018
УДК 656.1 |
Согласно 436-ФЗ от 29.12.2010 «О защите детей от информации, при- |
ББК 39.3 |
|
Т38 |
чиняющей вред их здоровью и развитию» данная продукция марки- |
|
ровке не подлежит. |
СибАДИРецензент канд. техн. наук, доц. каф. «Э и РА» В.А. Лисин
Работа утверждена редакц онноздательским советом СибАДИ в качестве методических указаний.
Т38 Технические жидкости пол меры [Электронный ресурс] : методические указания по выполнению практических работ / сост. : В. В. Максимов, А. Л. Иванов. – 2-е зд., деривативное, дополненное. − (Серия внутривузовских методических указаний СибАДИ). – Электрон. дан. – Омск : С бАДИ, 2018. – URL: http://bek.sibadi.org/cgi-bin/irbis64r plus/cgiirbis_64_ft.exe. - Режим доступа: для авторизованных пользователей.
Изложены методические указания по выполнению практических работ «Технические жидкости и полимеры». Приведены методы использования клеев-герметиков при техническом обслуживании и текущем ремонте автомобильного подвижного состава.
Имеют интерактивное оглавление в виде закладок.
Предназначены для обучающихся всех форм по направлению бакалавриата «Энергетическое машиностроение».
Системные требования: Intel, 3,4 GHz 150 Мб; Windows XP/Vista/7;
DVD-ROM; 1Гб свободного места на жестком диске; программа для чтения pdf-файлов: Adobe Acrobat Reader; Foxit Reader
Техническая подготовка Е.В. Садина Издание втрое, деривативное, дополненное. Дата подписания к использованию 19.04.2018
Издательско-полиграфический комплекс , 644080, г.Омск, пр.Мира,5 РИО ИПК СибАДИ. 644080. г. Омск, ул. 2-я Поселковая, 1
© ФГБОУ ВО СибАДИ, 2018
Практическая работа № 1
Введение
В России эксплуатируется большое количество автотракторной, до- рожно-строительной и другой специальной техники, поэтому актуальным является снижение затрат и повышение надежности при проведении ТО и ТР автомобильного подвижного состава.
Анаэробные материалы применяются в автомобиле- и тракторостроен на протяжен уже более 50 лет. Первоначально они использовались только для стопорения и фиксации резьбовых соединений, затем
были разработаны высокопрочные анаэробные клеи, которые стали при- |
|
меняться в качестве конструкционных материалов при сборке силовых аг- |
|
С |
|
егатов, уже в конце 80-х гг. ХХ в. стали выпускаться высокопрочные |
|
термостойк е анаэро ные клеи. Номенклатура анаэробных клеев посто- |
|
янно расш ряется, |
сейчас они используются при изготовлении всех |
крупных агрегатов |
автомо илей и тракторов, в том числе двигателя, |
трансмисс, подвески рулевого управления.
века, без доступанаэробныйкислорода. означает, что такой материал отверждается только при полном отсутствии кислорода. В действительно-
Слово «анаэро ный» заимствовано из биологии, где оно применя-
лось к м кроорган змам, существующим, в том числе и в организме чело-
сти же для отвержденияАанаэро ных клеев необходимо одновременное наличие двух равнозначных условий: первое – контакт с металлом, второе
– отсутствие кислорода. Именно металлическаяДподложка является инициатором процесса отверждения, где уже на самой начальной его стадии резко увеличивается вязкость (т. е. начинается процесс гелеобразования), что способствует быстрому исчерпанию кислорода, ингибирующего по-
лимеризацию. |
И |
Бакалавр должен обладать компетенциями в области современных полимерных композиций для технического обслуживания, знать способы длительного сохранения работоспособности образцов техники, а также приобрести компетенции применения анаэробных материалов, чтобы обосновать применение того или иного материала для использования в определенных условиях эксплуатации, их классификацию, правила хранения, экологические свойства.
3
Технические жидкости и полимеры
1. КОНТРОВКА И ГЕРМЕТИЗАЦИЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
П р а к т и ч е с к а я р а б о т а № 1
КОНТРОВКА И ГЕРМЕТИЗАЦИЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
Цель практ ческой работы: сформировать и закрепить знания по
разделу курса; пр обрести навыки и умения использовать современные |
|
рующ е составы в различных крепежных элементах, а также оп- |
|
С |
|
ределять х расход. |
|
герметиз |
|

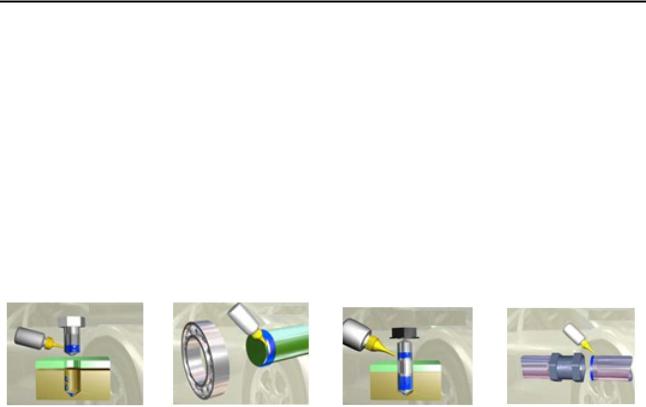

Р с. 1. В ды резь овых |
клеев-герметиков |
Резьбовые анаэро ные клеи-герметики (рис. 1) предназначены для |
|
анаэробных |
|
А |
|
контровки (фиксации) и герметизации различных крепежных элементов (болты, винты, гайки и шпильки) и трубных соединений (труба-муфта, фитинги) со всеми видами стандартной (метрическая, трубная, коническая и т.п.) или нестандартной резьбы. КлеиД-герметики отлично работают в условиях статических нагрузок и вибрации, когда соединение постоянно испытывает переменные динамические нагрузки. Самоотвинчивание болтов, гаек и шпилек после отверждения исключается, а в сопряжении обеспечивается превосходная фиксация и герметизация элементовИ.
Клеи-герметики не вызывают коррозии металлов, сплавов и защитных покрытий как на самих резьбовых парах, так и на поверхностях детали, с которыми они могут контактировать в процессе сборки.
В массовом поточном производственное применение клеевгерметиков позволяет получить значительный экономический эффект уже только за счет того, что сборка резьбовых деталей производится без использования широкой номенклатуры традиционных стопорящих элементов различных типоразмеров:
1)гровер (пружинная шайба);
2)зажимная пружинная шайба;
3)контактная рифленая шайба;
4)контргайка;
4
|
|
|
Практическая работа № 1 |
5) |
многолапчатая шайба; |
|
|
6) |
пружинная зубчатая шайба; |
|
|
7) |
стопорная шайба; |
|
|
8) |
шплинт и т.д.; |
|
|
9) |
различные «подмотки» (рис. 2) для трубных соединений. |
||
С |
|
||
|
Конструкции, собранные с использованием клеев-герметиков, могут |
||
|
|
|
эксплуатироваться в широком |
|
и |
интервале температур в различ- |
|
|
ных агрессивных средах: в га- |
||
|
зах, растворах органических и |
||
|
|
|
|
|
неорганических веществ, рас- |
|
творах кислот и щелочей и |
|
нефтепродуктах (масло, бензин, |
резьбы |
|
|
дизтопливо, охлаждающая жид- |
|
кость − тосол, тормозная жид- |

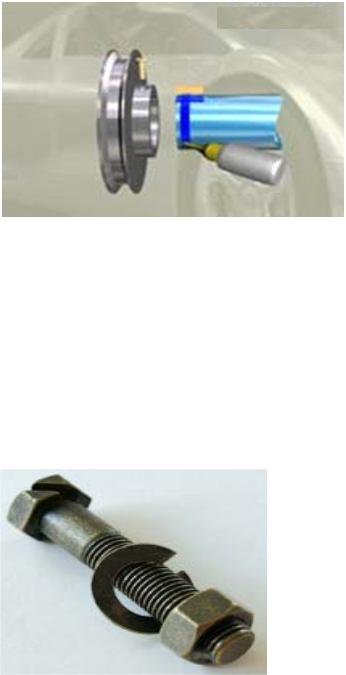

Рис. 2. Подмотки для тру чатых соединений |
кость типа ДОТ и т.п.). |
|
|
Преимущества клеевой фиксации
Фиксация резь овых соединений является важной задачей, решае-
мой при сборке различных конструкций. Надежность резьбового соедине- |
|
ния влияет на долговечность изделия, от этого часто зависит человеческая |
|
|
Д |
жизнь. Поэтому вопросам качественной фиксации резьбовых соединений |
|
уделяется особое вниманиеА, и за долгие годы эксплуатации подобных со- |
|
единений выработались многочисленные решения этой важной проблемы |
|
(рис. 3). |
В состоянии покоя метрические резь- |
|
И |
|
бы, которые применяются во всех стан- |
дартных резьбовых соединениях, не могут самоотвинчиваться. Угол подъема такой резьбы значительно меньше угла трения. Однако в реальных конструкциях на резьбовое соединение действуют различные внешние силы, которые вызывают ослабление первоначального момента затяжки и приводят к самоотвинчиванию резьбы.
Ослабление резьбы связано с колебаниями сдвига соединяемых деталей, при которых болт изгибается, и витки болта скользят по виткам гайки. Так
5
