Материал: 1742

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

С	б		в
а

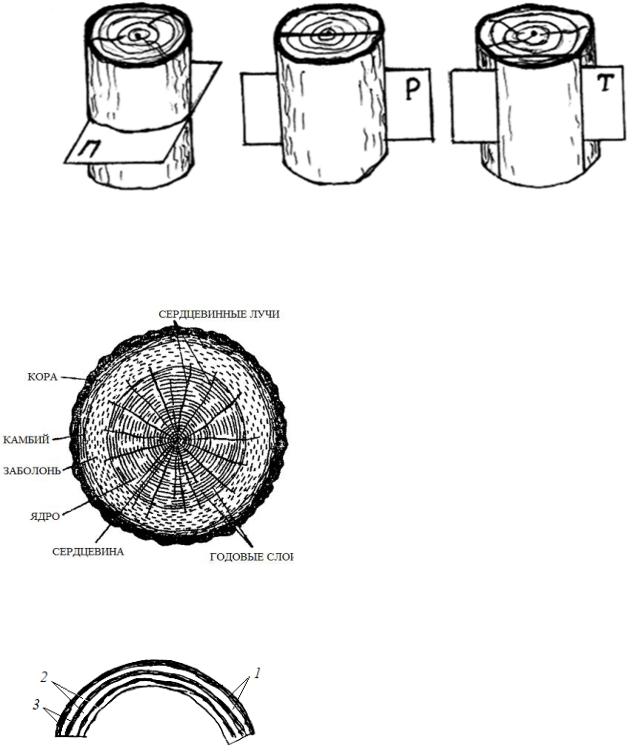

Рис	(рис. 3.2).
. 3.1. Разрезы ствола: а поперечный; б радиальный; в тангентальный
	Основные	макроструктурные
	элементы древесины показаны на
	поперечном	разрезе	ствола
	Каждый годовой слой (рис. 3.3)
	состоит из двух частей: ранней (ве-
	сенней) древесины светлого цвета
	и поздней (летней) древесины тем-
	ного цвета. Поздняя древесина от-
	личается большей плотностью и
	Д
	прочностью, поэтому механиче-
бАские свойства древесины возрас-
	тают при увеличении относитель-
Рис. 3.2. Строение ствола дерева	ного содержания в ней поздней
	древесины. В древесине для изго-
	товления деревянных конструкций
	ограничивается предельная шири-
	на годичных слоёв (не > 5 мм), а
	содержание	поздней	древесины
	должно быть не менее 20%.
Рис. 3.3. Строение годового кольца:	Из всех внешних воздейст-
	И
1 годовое кольцо; 2 ранняя	вий на древесину больше всего
древесина; 3 поздняя древесина	влияет влага. По содержанию вла-
	ги различают мокрую древесину с

влажностью 100% и более; свежесрубленную – 35% и выше; воздушносухую – 15…20%; комнатно-сухую – 8…12% и абсолютно сухую 0%.

Влажность древесины, при которой стенки клеток насыщены водой, а полости и межклеточное пространство свободны от воды, на-

зывают пределом гигроскопической влажности (Wпг≈ 30%). Влаж-

ность, которую приобретает древесина в результате длительного нахождения на воздухе с постоянной температурой и влажностью, на-

зывают равновесной.

Для оценки качества древесины как сырья для получения различных стро тельных материалов и конструкций изучают ее макро- и микроструктуру, пороки, определяют физические и механические

свойства. Для получен я сравнимых данных о свойствах древесины,
зависящ х от влажности, используют понятие стандартной влажно-
С
, значен е которой установлено 12%.
1. Определен е ч сла годичных слоев в 1 см и содержания
	поздней древесины в годичном слое
сти
Для определен я числа годичных слоев в 1 см и содержания
поздней древес ны		спользуются образцы в форме прямоугольной
призмы основанием 20×20 мм и длиной вдоль волокон от 10 до 20 мм
с хорошо видимыми годичными слоями и четкими границами между
ранней и поздней древесиной.
Испытания проводят с исполь-
зованием	микроскопа инструмен-
тального или лупы, а также измери-
тельной	бА
	линейки	с погрешностью
измерения не более 0,5 мм.			И
На	торцовой	поверхности по

радиальному направлению отмечают
границы крайних целых годичныхД
слоев на участке, равном примерно
20 мм, и подсчитывают число слоев
N (рис. 3.4). Расстояние l между от-
метками измеряют с точностью до
0,5 мм.	Рис. 3.4. Схема определения
	Рис. 3.4. Схема определения
	содержания поздней древесины

Число годичных слоев n в 1 см вычисляют по формуле

n = N/l,

где N − число целых годичных слоев; l − протяжение годичных слоев по радиальному направлению, см.

одержан е поздней древесины m в процентах вычисляют с

точностью до 1% по формуле
С	=	∑lаi	∙100 ,
гдеи∑аi − ш р на поздней древесины, см.
	2. Определение влажности

Влажностьобщаядревес ны W, %, определяют весовым методом с использованием стандартных о разцов − прямоугольных призм с основанием 20×20 мм и высотой вдоль волокон 30 мм. Образцы высушивают в сушильном шкафу при температуре (103 ± 2) °С до постоянной массы. Перед высушиванием о разцы очищают, укладывают в бюк-

	Д
сы, взвешивают с погрешностью не более 0,001 г и помещают в су-
шильный шкаф.	А
Первое взвешивание образца производят при высушивании мяг-

ких пород не ранее чем через 6 ч после начала высушивания, при высушивании твердых пород − не ранее 10 ч. Второе и последующие взвешивания производят через каждые 2 ч до достижения постоянной массы. Перед взвешиванием бюксы с образцами закрывают крышками и охлаждают до комнатной температуры в эксикаторе с безводным хлористым кальцием или серной кислотой.

Влажность вычисляют с точностью 0,1% по формуле
W=	m1 m2	∙100 ,	И
	m m

2

где m − масса бюкса, г; m1 − масса бюкса с образцом до высушивания, г; m2 − масса бюкса с образцом после высушивания до постоянной массы, г.

3. Определение плотности

	Сущность метода заключается в определении при соответст-
вующей влажности древесины массы и объема образцов и вычисле-
нии показателей плотности. Образцы изготовляют в форме прямо-
С
угольной призмы с основанием 20×20 мм и длиной вдоль волокон
30 мм.
	При определении плотности при влажности древесины в момент
испытан я массу образца определяют с погрешностью не более 0,01 г,
размеры поперечного				и длину измеряют с погрешностью не
сеченияρm= m⁄V ,						3	3
более 0,1 мм по осям с мметрии образца.
				3	3
	Плотность о разца ρm, кг/м				(г/см ), при влажности в момент ис-
пытан я выч сляют по формуле
		образца					(см ).
где m – масса			, кг (г);	V – объем образца, м
	Для пересчета плотности древесины с влажностью до 30% на
плотность при стандартной влажности используют формулу
			ρ12=ρm[1+0,01∙(1 ko)∙(12 W)],
где ρ				Д
		– средняя плотность древесины при стандартной влажности,
3	12		А
г/см ; ko – коэффициент объемной усушки (для березы, бука и лист-
венницы значение берут равным 0,6; а для прочих пород – 0,5);
W – влажность образца в момент испытания, %.
	Результат вычисляют и округляют до 5 кг/м3.
					И
4. Определение предела прочности при сжатии вдоль волокон
	Для проведения испытаний изготовляют образцы в форме пря-
моугольной призмы основанием 20×20 мм и длиной вдоль волокон
30 мм. Перед испытанием замеряют размеры							и	поперечного
сечения образца с погрешностью не более 0,1 мм.
	Испытания проводят по схеме, изображенной на рис. 3.5. Обра-

зец помещают между плитами пресса через шаровую опору. Скорость перемещения нагружающей плиты испытательной машины 4 мм/мин. Испытание продолжают до разрушения образца.

Предел

прочности

древесины

ис-

МПа (кгс/см ), с влажностью в моментRсж

пытания вычисляют по формуле

R =

сж

a∙b

где P – максимальная нагрузка,Н (кгс);

a и b − размеры поперечного сечения об-

разца, мм (см).

сж

Рис

Предел прочности пересчитывают на

. 3.5. хема спытан я

влажность 12% по формуле

древес ны на сжат е

R12=Rсж∙[1+α∙(W 12)] ,

вдоль волокон

где α − поправочный коэффициент, равный 0,04; R

− предел прочно-

сти образца с влажностью W в момент испытания, МПа (кгс/см2);

W − влажность о разца в момент испытания, %.

Вычисления производят с округлением до 0,5 МПа.

5. Определение предела прочности при статическом изгибе

Для проведения испытаний изготовляют образцы в форме пря-

моугольного бруска сечением 20×20 мм и длиной вдоль волокон

300 мм. НабАсередине длины образца измеряют с погрешностью не

более 0,1 мм ширину и высоту .

зги-

Испытания проводят по

схеме, изображенной на рис. 3.6.

бающее усилие должно быть направлено по касательной к слоям (из-

гиб тангентальный). Скорость перемещения нагружающей головки

испытательной машины 4 мм/мин. Испытания продолжают до разру-

шения образца.

Предел прочности образца R , МПа (кгс/см2), с влажностью в

изг

момент испытания вычисляют по формуле

3∙P∙l

2∙b∙h2

изг

где P − разрушающая нагрузка, Н (кгс); l − расстояние между центрами опор, мм (см); b, h – размеры образца, мм (см).

Смотрите также:


«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
Значение, сущность и содержание социально — педагогической деятельности в организации для детей-сирот и детей, оставшихся без попечения родителей
Проактивные методы PR-деятельности российских авиационных компаний «Россия», «Азимут»
__RGR2
__RGR2
_10_Эмиль Золя для эл версии
_11_А. Франс для эл версии
_3 тема - Диффузия

Материал: 1742

2. Определение влажности

3. Определение плотности

4. Определение предела прочности при сжатии вдоль волокон

5. Определение предела прочности при статическом изгибе

Смотрите также:
