Материал: 1742
|
V = 1 |
ρн |
∙100 , |
|
|
||
|
пуст |
ρm |
|
|
|
|
|
где ρ |
– насыпная плотность, кг/ м3; ρ – средняя плотность зерен, кг/м3. |
||
н |
|
m |
|
|
6. Определение водопоглощения |
||
Под водопоглощением понимают способность строительного материала вп тывать воду при нормальном атмосферном давлении и
температуре 18 20 °С. |
|
СПо водопоглощен ю можно узнать, какая часть пор может быть |
|
заполнена водой |
з окружающей среды при нормальном давлении. |
ледует меть в в |
ду, что часть пор водой не заполняется, в них оста- |
ется воздух. |
|
Образцы матер ала размером 40 70 мм высушивают в су- |
|
и |
|
шильном шкафу до постоянной массы и охлаждают до комнатной |
|
бА |
|
температуры. |
|
Образцы насыщают водой, уровень которой в сосуде выше верха образца на 20 мм. Насыщение ведется 48 ч, после чего образцы вынимают из сосуда, удаляют влагу и сразу взвешивают. Влага, появившаяся из образца в процессе взвешивания, включается в массу во-
донасыщенного образца. |
|
|
|
||
Водопоглощение по массе Wm |
и по объему Wо вычисляют с точ- |
||||
|
п |
|
п |
|
|
ностью до 0,1% как среднее арифметическое пяти испытаний по фор- |
|||||
мулам: |
|
И |
|||
|
m1 m |
||||
|
|
|
|
||
Wпm= Дm ∙100 ; |
|||||
Wпо= |
m1 m |
|
∙ρ ∙100 , |
|
|
m |
|
|
|||
|
m |
|
|
||
где m – масса образца или пробы в сухом состоянии, г; m1 |
– масса об- |
||||
разца или пробы в насыщенном водой состоянии, г; ρm |
– средняя |
||||
плотность материала, г/см3. |
|
|
|
||
Результаты определения записывают в табл. 1.5.
11
|
Результаты определения водопоглощения материала |
Таблица 1.5 |
||||||||
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
Номер |
m, |
m1, |
ρ |
|
, |
m |
,% |
Wпо , |
Среднее значение |
|
образца |
г |
г |
|
m |
3 |
Wп |
% |
m |
о |
|
г/см |
|
|
Wп , % |
Wп , % |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Контрольные вопросы и задания |
1. |
Дайте понят е истинной плотности материала. Почему при |
|
определен |
ст нной плотности материал измельчают? |
|
2. |
Каковы метод ки определения истинной плотности? Укажи- |
|
Сте досто нства недостатки. |
||
3. |
|
какой целью кипятят смесь воды и порошка при определе- |
нии ист нной плотности материала с помощью пикнометра? |
||
4. |
Дайте понят е средней плотности материала. Какова методи- |
|
ка определен я средней плотности образцов правильной геометриче- |
|
их |
|
ской формы? |
|
5. Оп ш те методики определения средней плотности плотных |
|
и пористых |
неправильной формы. |
6. |
Может ли средняя плотность материала равняться его истин- |
|
|
образцов |
|
ной плотности? |
|
|
7. |
Дайте понятие насыпной плотности рыхлозернистых мате- |
|
риалов. Какова методика определения насыпной плотности? |
||
8. |
Какое практическое значение имеют истинная, средняя и на- |
|
|
|
А |
сыпная плотности материалов в строительстве? |
||
9. Дайте определение водопоглощения материала. Как может быть выражен математически показатель водопоглощения?
влияет характер пористости (соотношение открытыхИи закрытых пор, их размеров) на морозостойкость и теплопроводность материала?
10. |
Дайте определение пористости материала. Как она может |
быть определена расчетным способомД? |
|
11. |
Как определить открытую и закрытую пористость. Как |
12. Дайте определение межзерновой пустотности материала. Как она может быть определена расчетным способом?
12
Лабораторная работа № 2
ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ СВОЙСТВ КЕРАМИЧЕСКОГО КИРПИЧА
Цель работы: ознакомиться с основными видами керамических кирпичей, техническими требованиями к ним и методами испытаний.
Керам ческ ми называют искусственные каменные материалы и изделия, получаемые з минерального сырья путем формования, суш-
и обж га при высок х температурах. |
|
С |
|
К |
ч – штучное изделие, предназначенное для кладки и обли- |
цовки несущ х, самонесущих и ненесущих стен и других элементов |
|
зданий |
сооружен й. |
кирпича
На р с. 2.1 показан фрагмент кладки и даны названия граней
. бА
Рис. 2.1. Фрагмент кладки: 1 –Дпостель; 2 – ложок; 3 – тычок
Кирпич керамический подразделяют Ина рядовой и лицевой. Кирпич рядовой – изделие, обеспечивающее эксплуатационные характеристики кладки. Кирпич лицевой – изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.
Кирпич изготавливают полнотелым и пустотелым. Кирпич полнотелый – изделие, в котором отсутствуют пустоты или с пустотностью не более 13%. Кирпич пустотелый – изделие, имеющее пустоты различной формы и размеров. Пустоты в кирпиче могут располагаться перпендикулярно (вертикальные) или параллельно постели (горизонтальные).
13
К кирпичу керамическому предъявляются требования по следующим показателям: внешний вид; размеры и правильность формы; наличие известковых включений; пустотность; средняя плотность; коэффициент теплопроводности кладки в сухом состоянии; водопоглощение; скорость начальной абсорбции воды; морозостойкость; предел прочности при изгибе и при сжатии; наличие высолов (для лицевых изделий); удельная эффективная активность естественных радионуклидов.
Лицевой кирпич должен иметь не менее двух лицевых граней –
ложковую |
тычковую. Рядовой кирпич изготавливают с гладкими или |
рельефными верт кальными гранями. Лицевой кирпич по виду лицевой |
|
поверхности |
зготавл вают с гладкой или рельефной поверхностью; с |
С |
|
поверхностью, офактуренной торкретированием, ангобированием, гла- |
|
известковые |
|
зурован ем, двухслойным формованием или иным способом. Кирпич |
|
может быть естественного цвета или объемно окрашенным. |
|
На л цевом рп че допускаются единичные вспучивающиеся |
|
|
включен я глу иной не более 3 мм, общей площадью не |
более 0,2% площади л цевых граней. На рядовом кирпиче допуска- |
|
ются вспуч вающ еся включения общей площадью не более 1,0% |
|
площади вертикальных граней изделия. Данный дефект (откол) вы- |
|
зван наличием в сырьевой массе карбонатных включений. |
|
На лицевом кирпиче не допускаются высолы. Высолами назы- |
|
вают водорастворимые соли, выходящие на поверхность кирпича при |
|
контакте с влагой.
На изделии не допускаются дефекты внешнего вида, размеры и |
|||
бА |
|
|
|
число которых превышают значения, указанные в табл. 2.1. |
|||
Дефекты внешнего вида изделия |
Таблица 2.1 |
||
|
|
||
Д |
|
||
Вид дефекта |
Количество дефектов, шт. |
|
|
Лицевой |
Рядовой |
|
|
|
кирпич |
кирпич |
|
Отбитости углов глубиной более 15 мм, от- |
Не допуск. |
4 |
|
битости ребер и граней длиной более 15 мм |
|
||
И |
|
||
Отбитости углов глубиной не более 15 мм, |
|
Не регламенти- |
|
отбитости ребер и граней длиной не более |
2 |
|
|
руются |
|
||
15 мм |
|
|
|
|
|
|
|
Отдельные посечки суммарной длиной, мм, |
40 |
Не регламенти- |
|
не более |
руются |
|
|
|
|
||
Трещины |
Не допуск. |
4 |
|
Отбитость – механическое повреждение грани, ребра, угла изделия. Посечка – трещина шириной раскрытия не более 0,5 мм. Трещина – разрыв изделия без разрушения его на части шириной раскрытия более 0,5 мм.
У кирпича допускаются черная сердцевина и контактные пятна на поверхности. Черная сердцевина – участок внутри изделия, обусловленный образованием в процессе обжига изделия оксида железа (II). Контактное пятно – участок поверхности изделия, отличный по цвету, возн кающ й в процессе сушки или обжига и не влияющий на
|
характер ст ки |
здел я. |
|
|
|
|
|
|
|
||
|
Половняка в парт и не допускается более 5% от объема. Полов- |
||||||||||
С |
|
|
|
|
|
|
|
||||
|
няком называют две части кирпича, образовавшиеся при его раскалы- |
||||||||||
|
. К рп ч, |
меющ й сквозные трещины, также относят к полов- |
|||||||||
|
няку. квозной называется трещина, проходящая через всю толщину |
||||||||||
|
изделия, протяженностью |
олее половины ширины изделия. |
|||||||||
|
К рп ч зготавл вают размерами, приведенными в табл. 2.2. |
||||||||||
|
вании |
|
|
|
|
|
|
||||
|
|
|
Номинальные размеры кирпича |
Таблица 2.2 |
|||||||
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
||||
|
Вид изделия |
|
Номинальные размеры, мм |
Обозначение |
|||||||
|
(обозначение) |
|
Длина |
Ширина |
|
Толщина |
размера |
|
|||
|
Кирпич (КР) |
|
|
|
250 |
|
120 |
|
65 |
1 НФ |
|
|
|
|
|
|
250 |
|
85 |
|
65 |
0,7 НФ |
|
|
|
|
|
|
250 |
|
120 |
|
88 |
1,4 НФ |
|
|
|
бА |
|
|
|
||||||
|
|
|
|
|
250 |
|
60 |
|
65 |
0,5 НФ |
|
|
|
|
|
|
288 |
|
138 |
|
65 |
1,3 НФ |
|
|
|
|
|
|
288 |
|
138 |
|
88 |
1,8 НФ |
|
|
|
|
|
|
250 |
|
120 |
|
55 |
0,8 НФ |
|
|
Кирпич с горизонтальными |
250 |
|
120 |
|
88 |
1,4 НФ |
|
|||
|
пустотами (КРГ) |
|
|
|
Д |
|
|||||
|
|
|
250 |
|
200 |
70 |
1,8 НФ |
|
|||
|
Предельные отклонения от номи- |
И |
|||||||||
|
нальных размеров не должны превышать |
||||||||||
|
на одном изделии, мм (рис. 2.2): |
|
|
||||||||
|
±4 по длине кирпича; |
|
|
||||||||
|
|
|
|
|
|
|
|||||
|
±3 по ширине кирпича; |
|
|
|

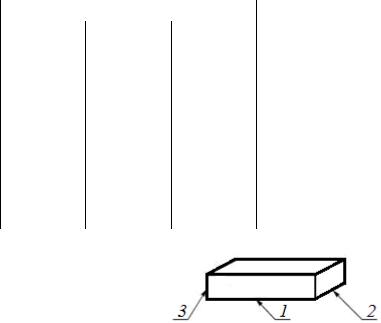

Рис. 2.2. Размеры кирпича: |
||||||
|
±2 по толщине кирпича лицевого; |
|
1 – длина; 2 – ширина; |
||||||||
|
±3 по толщине кирпича рядового. |
|
3 – толщина |
||||||||
|
|
|
|
|
|||||||
15
