щиеся односторонними стрелками.

На чертежах сварного соединения каждый шов имеет определенное условное обозначение, которое наносят над или под полкой линиивыноски. Условное обозначение лицевого шва наносят над полкой линиивыноски, а оборотного шва под полкой линии-выноски (см. рис. 15).

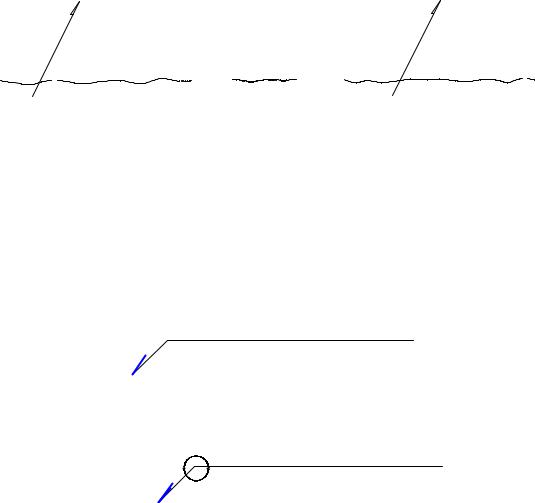

Рис. 15. Изображения сварных швов

Примеры условных обозначений стандартных швов сварных соединений на учебных чертежах

1.Шов стыкового соединения со скосом двух кромок, односторонний, выполняемый ручной электродуговой сваркой:

ГОСТ 5264 - 80 - С17

2. Шов таврового соединения со скосом одной кромки, односторонний, выполняемый ручной электродуговой сваркой по замкнутой линии:

ГОСТ 14806 - 80 - Т6

В приведенном примере 2 вспомогательный знак O обозначение шва, выполняемого по замкнутой линии, изображается окружностью диаметром 3 5 мм.

Т6 буквенно-цифровое обозначение шва по стандарту: буквой обозначается вид соединения (Т тавровое), цифрой обозначается форма подготовки кромок и характер (тип) шва (6 шов односторонний со скосом одной кромки).

20

6.ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1.Что называется изделием, деталью и сборочной единицей?

2.Что понимают под чертежом детали, чертежом общего вида, сборочным чертежом, спецификацией и каково их назначение?

3.Как располагают номера позиций на чертеже?

4.Какие соединения называют разъемными? неразъемными?

5.Что называется резьбой?

6.Чем определяется тип резьбы?

7.Назовите основные параметры резьбы.

8.Как изображается резьба на стержне и в отверстии?

9.Как условно обозначают метрическую резьбу с крупным и мелким

шагом?

10.Назовите крепежные стандартные детали.

11.Какой размер принимают за длину болта и шпильки?

12.Как условно обозначают болты, гайки, шайбы?

13.От чего зависит длина ввинчиваемого конца шпильки?

14.Как условно обозначают сварной шов по замкнутой линии?

15.Расшифруйте условные обозначения:

-болт М24х75 ГОСТ 7798-70, -гайка М12х1,25 ГОСТ 5915-70, -шайба 20 ГОСТ 11371-68,

-шпилька М16х1,5х120 ГОСТ 22032-76.

16. Расшифровать обозначение шлицевого соединения d - 8х36х40х7.

7. РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА «ПРИВОД»

Цель работы

1.Приобретение навыков в расчетах и изображении разъемных и неразъемных соединений.

2.Изучение правил изображения резьбы на стержне, в отверстии и в соединении по ГОСТ 2.311-68 «Изображение резьбы» и условного обозначения метрической резьбы по ГОСТ 8724-81.

3.Знакомство со стандартами на крепежные изделия в сварку.

4.Изучение, расчет и выполнение чертежей различных видов соединений, выполнение учебного сборочного чертежа и спецификации.

Содержание работы

Учебное задание выполняется на листах форматов А2 и А4 в карандаше и состоит из следующих упражнений:

1) построение болтового соединения,

21

2)построение шпилечного соединения,

3)построение винтового соединения,

4)построение шпоночного соединения,

5)построение шлицевого соединения,

6)изображение и обозначение сварного шва,

7)составление спецификации и нанесение номеров позиций на чер-

теже.

Исходные данные для выполнения работы берут из таблицы вариантов заданий (прил.1).

Последовательность выполнения

1.На листе формата А2 начертить рамку чертежа и основную над-

пись (55х185).

2.Начертить горизонтальную ось, отстоящую от верхней линии рамки чертежа на 170 мм, и вертикальную линию, отстоящую от левой линии рамки чертежа на 40 мм. От этих линий ведется построение чертежа.

3.Пользуясь размерами, указанными на чертеже (прил. 2), вычертить

вмасштабе 1:1 в тонких линиях внешние и внутренние контуры «Привода», показать разрез А-А и нанести осевые линии, указывающие места расположения отверстий для крепежных деталей.

4.По данным, взятым из таблицы вариантов индивидуальных заданий (см. прил. 1), и указаниям, приведенным в соответствующих параграфах настоящего пособия, определить исходные размеры для вычерчивания болтового, шпилечного, винтового, шпоночного и шлицевого соединений и вычертить эти соединения.

5.Нанести условные обозначения сварных швов на чертеже с учетом варианта задания и условное обозначение шлицевого соединения.

6.Выполнить штриховку в разрезах и обвести чертеж, соблюдая принятую толщину линий.

7.Нанести необходимые размеры.

8.Заполнить основную надпись чертежа (образец оформления чертежа приведен в прил. 4).

9.Составить спецификацию к изделию «Привод». Спецификация является основным конструкторским документом, она определяет состав сборочной единицы. Согласно ГОСТ 2.108-68 спецификацию выполняют на листах формата А4 заглавный лист и последующие листы (прил.3).

Графы спецификации в разделах «Документация», «Сборочные единицы» и «Детали» (позиции 1 6) заполняют одинаково с учетом номера варианта. В разделе «Стандартные изделия» (позиции 7 14) наименования стандартных изделий записывают в алфавитном порядке с учетом исходных данных варианта задания. Стандартные изделия повторяющихся наименований записывают в порядке возрастания основных параметров.

22

10.Нанести на чертеже номера позиций в соответствии со спецификацией. Все составные части сборочной единицы нумеруют в соответствии

сномерами позиций, указанных в спецификации. Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей. Одним концом линия выноски должна заходить на изображение указываемой детали и заканчиваться точкой, а другим соединяться с горизонтальной полкой. Линии выноски не должны пересекать других составных частей изделия, размерные и выносные линии и пересекаться между собой. Номера позиций записывают размером шрифта в 1,5-2 раза больше, чем размер шрифта размерных чисел.

11.Проверить спецификацию и чертеж перед сдачей.

Библиографический список

1.Вяткин Г.П. и др. Машиностроительное черчение. М.: Машиностроение, 2004.

2.ГОСТы ЕСКД. М.: Издательство стандартов, 1991.

3.Левицкий В.С. Машиностроительное черчение: Учебник для студентов высших технических учебных заведений. М., 2000.

4.Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение: Справочник. – СПб.: Политехника, 1999.
