3.РЕЗЬБА

3.1.Основные определения

Резьбой называется винтовая поверхность на стержне или в отверстии детали. Резьба образуется при винтовом движении плоского контура, задающего профиль резьбы, расположенного в одной плоскости с осью поверхности вращения (осью резьбы). Резьба применяется как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов и т.д.

Резьба может быть образована на цилиндрической или конической поверхности. Резьбу, образованную на наружной поверхности (на стержне), называют наружной, на внутренней поверхности (в отверстии) –

внутренней.

Тип резьбы определяется профилем сечения витка осевой плоскостью. В зависимости от формы профиля резьбу называют треугольной,

трапецеидальной, круглой, прямоугольной. Профили резьб, за исключе-

нием прямоугольного, стандартизированы.

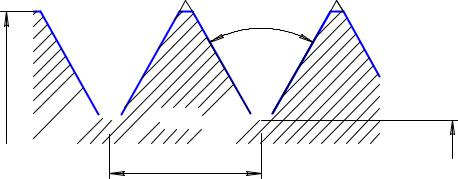

Основными параметрами (размерами) резьбы являются: наружный диаметр d, внутренний диаметр d1, шаг P, угол профиля (рис. 1).

За наружный диаметр d резьбы принимают диаметр выступов наружной резьбы, а за внутренний d1 – диаметр впадин. Шагом P резьбы называется расстояние между серединами смежных витков. Углом профиля α называется угол между боковыми сторонами профиля.

3.2. Изображение резьбы

Построение точного изображения резьбы требует большой затраты времени и усложняет работу по выполнению чертежей. Поэтому на техни-

5

ческих чертежах резьбу изображают условно, согласно ГОСТ 2.211-68 и

ГОСТ 2.317-69.

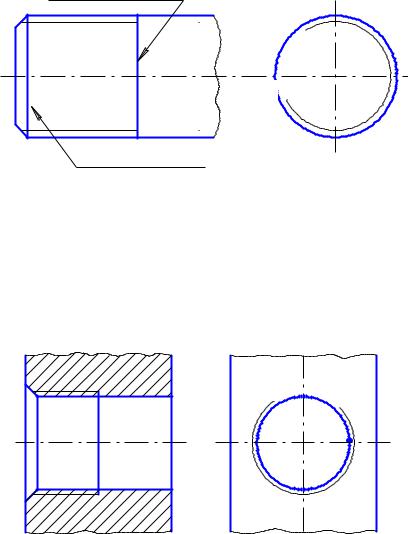

На стержне резьбу изображают сплошными основными толстыми линиями по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметру, которые должны пересекать границу фаски. На изображениях, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную ¾ окружности и разомкнутую в любом месте (рис. 2).

Рис. 2. Изображение резьбы на стержне

В отверстии резьбу изображают сплошными основными толстыми линиями по внутреннему диаметру и сплошными тонкими по наружному. На изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят тонкой линией дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте (рис. 3).

Рис. 3. Изображение резьбы в отверстии

Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Штриховку в разрезах следует доводить до сплошных основных толстых линий. Границу нарезки резьбы изображают сплошной основной

6

толстой линией. Фаски на стержнях и в отверстиях с резьбой в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают.

При изображении резьбового соединения в разрезе резьбу по длине соединения изображают по правилу изображения резьбы на стержне. Часть резьбы в отверстии, не закрытую стержнем, изображают по правилу изображения резьбы в отверстии (рис. 4).

А А-А

А

Рис. 4. Изображение резьбового соединения

3.3. Обозначение резьбы

Тип резьбы и основные параметры указывают на чертежах особой надписью, называемой обозначением резьбы. Для каждого типа резьбы стандартами установлены свои обозначения.

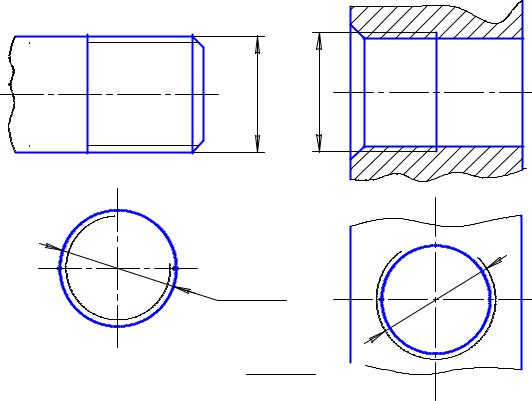

Обозначения резьбы наносятся над размерной линией, проводимой около изображения резьбы между выносными линиями. Размеры линии для обозначения резьбы на цилиндрических стержнях и в отверстиях всегда относят к наружному диаметру резьбы (рис. 5).

Для большинства разъемных соединений деталей, когда скрепленные детали не перемещаются относительно друг друга, а также в крепежных резьбовых изделиях применяется метрическая резьба, которая имеет треугольный профиль с углом, равным 60 .

Стандартом предусматриваются метрические резьбы с крупным шагом (единственным для данного диаметра) и мелкими шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы 24 мм крупный шаг всегда равен 3 мм, а мелкий может быть 2; 1,5; 1; 0,75 мм, поэтому крупный шаг в обозначении резьбы не указывают, а мелкий указывают обязательно (см. рис. 5).

7

Диаметры и шаги метрической резьбы установлены ГОСТ 8724-81, который можно найти в справочнике (4).

М24•1

M24х1

Рис. 5. Обозначение метрической резьбы

4.РАЗЪЕМНЫЕ СОЕДИНЕНИЯ

4.1.Болтовое соединение

Болтовое соединение применяется для скрепления двух и более деталей и представляет собой сборочную единицу, состоящую из скрепляемых деталей, болта, гайки и шайбы.

Болт представляет собой цилиндрический стержень с резьбой на одном конце и головкой на другом. Существуют различные типы болтов, отличающиеся друг от друга по форме головки, шагу резьбы и исполнению.

8

За длину болта принимают расстояние от опорной плоскости головки болта до торца стержня.

Гайка имеет резьбовое отверстие для навинчивания на стержень болта или шпильки с такой же резьбой. Чаще всего применяют шестигранные гайки двух исполнений: исполнение 1 – с двумя коническими фасками по наружной поверхности, исполнение 2 – с одной фаской.

Шайбы подкладывают под гайки или под головки болтов и винтов для предохранения поверхности соединяемых деталей от повреждения и самоотвинчивания гаек.

Болтовое соединение рассчитывается и вычерчивается по приводимым формулам в соответствии с чертежом (рис. 6).

Исходными данными для вычерчивания болтового соединения являются величина наружного диаметра резьбы d и толщины соединяемых деталей b1 и b2 в миллиметрах.

Длина болта L расч подсчитывается по формуле

L расч = b1 + b2 + S + H + K,

где b1 , b2. толщины соединяемых деталей; S толщина шайбы;

Н высота гайки;

K запас резьбы на выходе из гайки.

Например, для болта с резьбой М30 при толщинах соединяемых

деталей b1 = 28 и b2 = 20

L расч = 28 + 20 + 4,5 + 24 + 12 = 88,5.

Обычно эту величину сравнивают со стандартными длинами болтов по ГОСТ 7798-70 и выбирают длину болта 90, как ближайшую большую к подсчитанной величине. Длины болтов более 40 мм кратны 5.

Длину нарезанной части стержня болта L0 условно принимают равной 2d .

Порядок вычерчивания болтового соединения

1.На плоскости, перпендикулярной оси болта, строят вспомогательную окружность радиусом D/2 (D = 2d) и вписывают в неё правильный шестиугольник.

2.Вписывают окружность, касательную к сторонам шестиугольника, которая, пересекаясь с осью симметрии, определяет проекции точек 1 и 2. На этой же плоскости проводят окружность заданного диаметра d и 3/4 дуги окружности, соответствующую внутреннему диаметру резьбы болта d1 = 0,85d. Там же проводят окружность, соответствующую наружному диаметру шайбы Dш = 2,2d .
