Экскаватор Э-5111 − основная ведущая машина, используемая для передвижения копра, обладающая грузоподъемностью не менее 10 т.

Копровая стрела определяется в зависимости от длины проектных свай, навешивается на стрелу экскаватора Э-5111 и предназначена для монтажа сваебойного дизель-молота с погружаемой сваей.

Штанговый дизель-молот подбирается по расчету в зависимости от длины и несущей способности проектных железобетонных свай.

Наголовник − стальной колпак с вкладышами из древесных твердых пород (дуб, бук, береза) h = 50 мм, надеваемый на голову погружаемой сваи, предохраняет ее от разбивки при ударах дизель-молота.

Вспомогательный кран (башенный, стреловой автомобильный, трубоукладчик на базе трактора) грузоподъемностью не менее 3 т, используется для разгрузки, складирования и подачи железобетонных свай, завозимых с заводов-поставщиков.

3.2. Выбор сваебойного штангового дизель-молота

Дизель-молот для забивки свай выбирается исходя из указанных в проекте марки сваи допускаемой расчетной нагрузки на сваю. Необходимая при этом энергия удара молота Э (Дж) определяется по формуле

Э 1,75 а Р,

где а = 25 Дж/кН; Р − расчетная проектная нагрузка на сваю, кН. Принятый тип дизель-молота с расчетной энергией удара должен

удовлетворять условию

Qп q Кп ,

Эр

где Кп = 5 – коэффициент для дизель-молотов при забивке железобетонных свай; Qп полный вес молота, Н; q – масса сваи с наголовником, Н; Эр – расчетная энергия удара принятого дизель-молота.

Для штанговых дизель-молотов

Эр = 0,4 Q h ,

где Q – масса ударной части молота, Н; h – фактическая высота падения (подскок) ударной части дизель-молота, м.

Заводами-изготовителями выпускаются несколько типов штанговых дизель-молотов для погружения свай длиной до 12 м и более. Параметры их приводятся в табл. 1.

Количество ударов в минуту: 45−65

3.3. Расчет длины навесной копровой стрелы (тип СП-50)

Для экономичной, производительной и безаварийной работы необходимо правильно выбрать параметры копра, т.е. высоту и грузоподъемность в соответствии с длиной и массой сваи сваебойного молота.

Требуемую полную высоту копра определяют как

Н hc hн hм hст 3dб ,

где Н − длина стрелы; hc − длина забиваемой сваи; hн− высота наголовни-

ка; hм− полная высота молота (по паспорту); hст− длина стропа; dб − диаметр блока полиспаста подъемного молота на стреле копра.

Размерность всех физических величин − в метрах. Погружению сваи12 м штанговым дизель-молотом соответствует навесной копер СП-50 заводского изготовления.

3.4. Организация труда рабочих

Сваебойные работы по погружению призматических железобетонных свай заводского изготовления выполняются звеном рабочих. Состав звена и распределение работы приводятся в табл. 2.

Окончание табл. 2

3.5. Порядок работы по погружению свай

Звено, обслуживающее сваебойные установки, может приступить к работе после ознакомления с объектом, проектом производства работ, расположением существующих подземных и надземных инженерных коммуникаций, а при работе вблизи ЛЭП получить наряд-допуск на работу в охранной зоне, выданный главным инженером СМО.

Для свай небольшой длины ( 6 10 м) и при условии достаточной грузоподъемности экскаватора, установки и каната подвески дизельмолота допускается одновременный подъем на копер дизель-молота, приспособления подъема сваи, наголовника и сваи.

Работу выполняют в следующей последовательности. Вначале сваю подтаскивают к копру канатом, идущим с одного из барабанов лебедки экскаватора, через направляющий блок, закрепленный у низа копра

(рис. 1).

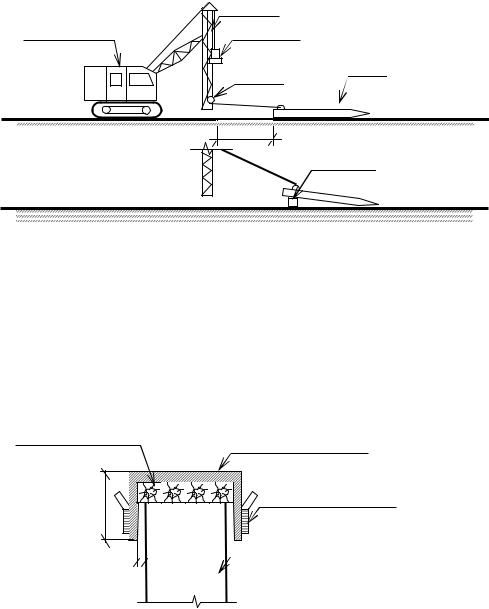

Рис. 1. Схема подтаскивания сваи перед заводкой в наголовник

Молот при этом находится в нижней части копра (опущен). Далее приподнимают дизель-молот, зацепив за него голову сваи, которая поднимается на 30 35 см. Под сваю заводят деревянный брус 25х25 см и опускают на него сваю. На поднятую голову сваи надевают сварной наголовник из стали = 10 мм (рис. 2). Для того чтобы наголовник легко надевался и снимался с головы сваи, его размеры на 10 мм (с каждой стороны) больше сечения железобетонной сваи.

Рис. 2. Схема сваи с одетым наголовником

Наголовник с помощью строп и подстропников соединяется с выступами на основании дизель-молота и со сваей. В наголовник вставляется деревянная прокладка (подушка) = 50 мм из древесины твердых пород (дуб, береза). Прокладки смягчают удары дизель-молота и не дают разрушаться бетону сваи. В период забивки свай деревянные прокладки разрушаются (размочаливаются) и заменяются после забивки 20−30 свай.

Зацепив сваю через наголовник к дизель-молоту, ее вместе с молотом поднимают по копру. Поднятые сваи и наголовник центрируют к основанию дизель-молота и специальным ключом разворачивают так, чтобы она была параллельна стреле копра. Чтобы свая при дальнейшем подъеме не раскачивалась, ее закрепляют к копру тросом «удавкой» (подстропником).

После подъема молота со сваей, так, чтобы острие сваи (нижний конец) было над грунтом на 10−15 см, идет установка копра на место забивки. Затем дизель-молот со сваей опускается на грунт и выверяются вертикальность и соосность основания дизель-молота и наголовника сваи. Установка по погружению сваи готова к работе.

Машинист экскаватора опускает дизель-молот со сваей на грунт и свая под собственным весом и весом дизель-молота (общий вес, передаваемый через конец сваи на грунт, 4,8 т) вдавливается на 1,0−1,2 м. Первые удары молота производятся без заводки молота (копровщик веревкой выдергивает «кошку» зацепа ударной части молота за траверсу молота). Снова идет проверка вертикальности погружения и соосности молота и сваи.

Затем второй веревкой включается подача дизтоплива форсункой на поршень молота, который заводится. Высота подскока ударной части молота постепенно доводится до нормальной путем увеличения подачи дизтоплива. Дизель-молот начинает работать в автоматическом режиме. Устанавливается контроль за погружением сваи по разметке на свае. Первые 5−20 свай (по указанию в проекте), расположенные в разных точках объекта, забиваются с подсчетом и регистрацией числа ударов на каждый метр погружения сваи. Результаты забивки свай записываются в журнал работ.

При достижении расчетного «отказа» с точностью до 0,1 см (последние удары – 3 залога по 10 ударов) и абсолютной проектной отметки головы сваи (указываются в проекте) забивка сваи прекращается, а при «отказе» погружении сваи от одного удара на 10 15 мм − молот необходимо немедленно остановить, т.к. сокращается срок его работы. Остановка молота осуществляется путем закрытия форсунки (прекращения подачи дизтоплива на поршень). Сваебойная установка перемещается на новое место забивки.

Когда при забивке сваи не достигается расчетный «отказ», а голова сваи не добита до проектной отметки, сваю подвергают контрольной добивке после «отдыха» ее в грунте (динамические испытания согласно ГОСТ 56-86-94). Время «отдыха» колеблется 6 20 дней и зависит от грунтов строительной площадки. Если при контрольной забивке погружение сваи превосходит расчетную величину «отказа», проектная организация должна определить необходимость контрольного испытания сваи статической нагрузкой с составлением программы испытания (статическое испытание). При этом несущая способность сваи определяется по формуле

Рр = 0,8 Рст ,

где Рр расчетная несущая способность; Рст – статическая несущая способность свай.
