оборудования и трубопроводов и, следовательно, ко вторичному загрязнению сточных вод продуктами коррозии. В сточных водах содержится закисное железо — до 0,2 г/л, окисление которого приводит к образованию осадка и углекислого газа. Нефтепромысловые сточные воды могут быть заражены сульфатовосстанавливающими бактериями, поступающими с ливневыми водами, способствующими выпадению осадков карбоната кальция и сульфида железа. Наличие в сточной воде капелек нефти и механических примесей приводит к резкому снижению приемистости продуктивных и поглощающих пластов. Поэтому перед закачкой сточных вод в продуктивные или поглощающие пласты требуется их очистка. Основными качественными показателями вод, делающими возможным их применение, являются:
1)содержание взвешенных частиц: оценивается характеристикой заводняемого пласта и регламентируется величиной 40…50 мг/л и размером 5…10 мкм;
2)содержание кислорода – до 1,0 мг/л;
3)содержание железа – до 0,5 мг/л;
4)концентрация водородных ионов (рН) – 8,5…9,5;
5)содержание нефти – до 30 мг/л.
Эти данные приведены из опыта применения ППД на Туймазинском месторождении и должны быть пересмотрены при организации ППД в других районах. На Туймазинском месторождении была апробирована химическая обработка пресной воды с целью удаления из нее солей и взвешенных частиц. Впоследствии отказались от многих процессов подготовки воды, считая их неоправданными. Однако, если для этого месторождения, имеющего высокую пористость и проницаемость пластов, отказ от подготовки воды по указанной выше технологии не вызывал значительных осложнений в работе системы, для других районов он мог оказаться неприемлемым. Затем началась закачка пластовых вод, которая потребовала своего подхода. Пластовые воды отличаются большим содержанием солей, механических примесей, диспергированной нефти,
Контакты | https://new.guap.ru/i03/contacts
СПБГУАП | Институт 4 группа 4736
высокой кислотностью. Так, вода пласта Д1 Туймазинского нефтяного месторождения относится к высокоминерализованным рассолам хлоркальциевого типа плотностью 1040…1190 кг/куб.м. с содержанием солей до 300 кг/куб.м. (300 г/л). Поверхностное натяжение воды на границе с нефтью составляет 5,5…19,4 дин/см, содержание взвешенных частиц – до 100 мг/л, гранулометрический состав взвешенных веществ характеризуется преимущественным содержанием частиц до 2 мкм (более 50% весовых). Пластовые воды с процессе отделения от нефти смешиваются с пресными, с деэмульгаторами, а также с технологической водой установок по подготовке нефти. Именно эта вода, получившая название сточной, закачивается в пласт. Характерной особенностью сточной воды является содержание нефтепродуктов (до 100 г/л), углеводородных газов до 110 л/куб.м., взвешенных частиц – до 100 мг/л. Закачка в пласт такой воды не может проводиться без очистки до требуемых нормативов, которые устанавливаются по результатам опытной закачки. В настоящее время с целью сокращения потребления пресных вод и утилизации добываемых пластовых вод широко применяется использование для целей ППД сточных вод. Вода должна пройти предварительную очистку от мехпримесей (до 3- мг/л) и нефтепродуктов (до 25 мг/л). Наиболее широко распространенный способ очистки – гравитационное разделение компонентов в резервуарах. При этом применяется закрытая схема. Отточная вода с содержанием нефтепродуктов до 500 тыс.мг/л и мехпримесей до 1000 мг/л поступает в резервуары-отстойники сверху. Слой нефти, находящийся вверху, служит своеобразным фильтром и улучшает качество очистки воды от нефти. Мехпримеси осаждаются вниз и по мере накопления удаляются из резервуара. Из резервуара вода поступает в напорный фильтр. Затем в трубопровод подают ингибитор коррозии, и насосами вода откачивается на КНС. Для накопления и отстоя воды применяют вертикальные стальные резервуары. На внутреннюю поверхность резервуаров наносятся антикоррозийные покрытия с целью защиты от воздействия пластовых вод.
Контакты | https://new.guap.ru/i03/contacts
СПБГУАП | Институт 4 группа 4736

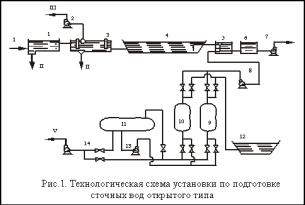

Выбор технологической схемы очистки стоков зависит от многих факторов: типа производства, исходного сырья, требований к качеству и объемов очищаемых сточных вод. Выбор очистных сооружений предусматривает комплексную оценку производственных условий: наличие имеющегося очистного оборудования, наличие производственных площадей для модернизации имеющегося и размещения нового оборудования, входящие и требуемые на выходе концентрации загрязняющих веществ и многое другое. Установки по подготовке сточных вод для заводнения нефтяных пластов подразделяются на открытые и закрытые. Сточные воды I в установке по подготовке сточных вод открытого типа , поступающие с установки подготовки нефти, направляются в песколовку 1, где осаждаются крупные механические примеси. Из песколовки сточная вода самотеком поступает в нефтеловушку 3, которая служит для отделения от воды основной массы нефти и механических примесей II. Принцип действия ее основан на гравитационном разделении при малой скорости движения сточной воды (менее 0,03 м/с). При такой скорости движения сточной воды капли нефти диаметром более 0,5 мм успевают всплыть на поверхность. Скопившуюся в ловушке нефть III отводят по нефтесборной трубе и насосом 2 подают на установку подготовки нефти на повторную обработку. После нефтеловушки сточные воды для доочистки от нефти и механических примесей поступает в пруды-отстойники 4, где продолжительность отстаивания может быть от нескольких часов до двух суток. Иногда для ускорения процесса осаждения твердых взвешенных частиц или нейтрализации сточных вод перед прудамиотстойниками к воде добавляют химические вещества: известь, сернокислый алюминий, аммиак и др. После прудов-отстойников содержание нефти в сточной воде составляет 30—40 мг/л, а механических примесей — 20— 30 мг/л. Такая глубина подготовки сточной воды IV обычно достаточна для закачки ее в поглощающие пласты и в этом случае вода через камеры 5 и 6 поступает на прием насосов 7, осуществляющих закачку ее в поглощающие скважины. Закачка воды в нагнетательные скважины требует более глубокой
Контакты | https://new.guap.ru/i03/contacts
СПБГУАП | Институт 4 группа 4736
ее очистки. В этом случае сточная вода из камеры 6 насосом 8 направляется в попеременно работающие фильтры 9 и 10. В качестве фильтрующего материала используют кварцевый песок (фракция 0,5—1,5 мм), антрацитовую крошку, керамзитовый песок, графит и др. Сточная вода, поступающая в фильтр, должна содержать нефти не более 40 мг/л и механических примесей не более 50 мг/л. Остаточное содержание нефти и механических примесей после фильтра составляет 2—10 мг/л. Из фильтра очищенная вода V поступает в емкость 11, откуда насосом высокого давления 14 закачивается в нагнетательную скважину. После 12—16 ч работы фильтр загрязняется и поток переключается в другой фильтр, а загрязненный фильтр переключают на промывку. Промывку фильтра проводят очищенной водой, забираемой насосом 13 из емкости 11 и прокачиваемой через фильтр в обратном направлении. Длительность промывки составляет 15 - 18 мин. Вода с промываемой грязью сбрасывается в илонакопитель 12. Установки по подготовке сточных вод закрытого типа предусматривают исключение контакта воды с кислородом воздуха для предотвращения окислительных реакций. По принципу действия установки закрытого типа подразделяются на отстойные, фильтра-ционные, флотационные и электрофлотационные.
Водонефтяная эмульсия I в установке по подготовке сточных вод закрытого типа , поступающая с промысла, смешивается с горячей пластовой
Контакты | https://new.guap.ru/i03/contacts
СПБГУАП | Институт 4 группа 4736
водой VII, выводимой из отстойников или подогревателей-деэмульсаторов установки подготовки нефти и содержащей реагент-деэмульгатор, проходит каплеобразователь 1 и поступает в резервуар-отстойник с жидкостным гидрофильным фильтром 2, в котором осуществляется предварительный сброс воды. Резервуар-отстойник с жидкостным гидрофильным фильтром выполнен на основе типового вертикального резервуара и имеет сифонное устройство, обеспечивающее поддержание заданного слоя воды под слоем нефти. Водонефтяная эмульсия, изменившая свой тип с обратного на прямой в результате смешения с горячей водой с реагентом-деэмульгатором и турбулентного перемешивания в каплеобразователе, поступает в резервуаротстойник 2 под слой воды через распределитель. Поднимаясь через жидкостный гидрофильный фильтр (слой воды) капли нефти освобождаются от эмульсионной воды. Таким образом происходит предварительное обезвоживание нефти и предварительно обезвоженная нефть II выводится с верхней части резервуара-отстойника 2. Отделившаяся на этой стадии сточная вода III перетекает в резервуар-отстойник с гидрофобным жидкостным фильтром 3. Этот резервуар-отстойник также выполнен на основе типового вертикального резервуара и имеет сифонное устройство, обеспечивающее поддержание заданного слоя нефти над слоем воды. Сточная вода вводится через лучевой перфорированный распределитель в слой нефти (жидкостный гидрофобный фильтр) и, опускаясь вниз, освобождается от капелек нефти. Уловленная нефть V (ловушечная нефть) собирается в камере, выводится сверху резервуара-отстойника и направляется на установку подготовки нефти. На границе раздела нефть— вода может образовываться слой неразрушаемой эмульсии IV, которая периодически выводится и направляется также на установку подготовки нефти. Вода, прошедшая через слой нефти и освободившаяся от основной части капельной нефти, подвергается еще и отстою в слое воды. Все эти операции обеспечивают достаточно глубокую очистку пластовой воды от капельной нефти, и очищенная вода VI, пройдя емкость 4, насосом 5
