Карданная передача

Современное транспортное средство состоит из ряда агрегатов (двигателя, коробки передач, заднего моста и т.д.), между которыми необходимо осуществить кинематическую и силовую связь, т. е. передавать вращение и крутящие моменты. Валы различных агрегатов несоосны относительно друг друга. Это объясняется как погрешностями изготовления, так и конструктивными особенностями транспортного средства. Так ведущий задний мост автомобиля подрессорен и положение оси его вала постоянно меняется во время движения. В процессе эксплуатации транспортного средства происходит его старение и как следствие нарушение соосности валов. Для соединения валов агрегатов необходимо применять специальные механизмы компенсирующие несоосности. Для этих целей на автомобилях применяются и соединительные валы с упругими муфтами и карданные передачи. Основной частью карданной передачи является карданное сочленение. Карданное сочленение представляет собой муфту двухшарнирную с расположением шарниров в двух взаимно перпендикулярных плоскостях. Одно карданное сочленение может применяться при углах между валами не более 2. Карданные передачи могут быть асинхронные или неравных угловых скоростей и синхронные или равных угловых скоростей.

Раздаточная коробка

Раздаточные коробки предназначены для распределения (раздачи) крутящего момента между ведущими мостами многоприводных автомобилей и тракторов (колесных).

Раздаточные коробки могут быть одно- или двухступенчатые. В наиболее распространенных конструкциях раздаточных коробок обе ступени двухступенчатой коробки выполняются понижающими, а иногда одна из них - понижающей, а вторая - прямой.

В зависимости от кинематической схемы раздаточные коробки подразделяются на коробки с блокированным и коробки с дифференциальным приводами ведущих мостов.

Межосевой дифференциал раздаточной коробки с дифференциальным приводом обеспечивает вращение передних и задних ведущих колес с различными угловыми скоростями при неодинаковых радиусах их качения, при прохождении различной длины пути в единицу времени и при поворотах; распределяет крутящий момент между ведущими мостами и предотвращает циркуляцию мощности в трансмиссии.

Крутящий момент между ведущими мостами распределяется поровну, если межосевой дифференциал симметричный; в зависимости от распределения вертикальной нагрузки между мостами при несимметричном дифференциале.

К раздаточным коробкам предъявляются те же требования, что и к основным коробкам передач, и дополнительно раздаточные коробки должны обеспечивать два условия:

. Увеличение крутящего момента при включении понижающей (первой) ступени и его распределение между ведущими мостами должно обеспечивать полное использование силу тяги по сцеплению колес с дорогой.

. При движении автомобиля в его трансмиссии не должно возникать циркуляционной мощности.

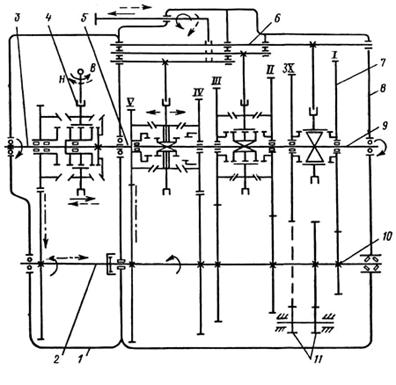

4.3 Кинематическая схема трансмиссии

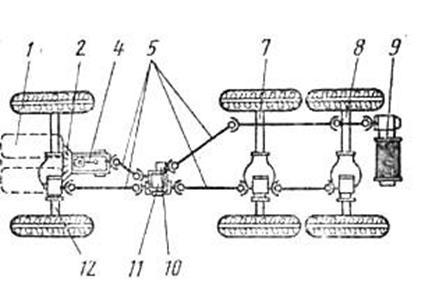

Кинематическая схема трансмиссии автомобиля Урал-4320 представлена на рисунке 4.

Рисунок 4 - Кинематическая схема трансмиссии автомобиля Урал-4320: 1 - двигатель; 2 - сцепление; 4 - коробка передач; 5- карданная передача; 6 - дифференциал; 7 - средний ведущий мост; 8 - задний ведущий мост; 9 - лебедка; 10 - коробка отбора мощности; 11 - раздаточная коробка; 12 - передний ведущий мост

5. ТЯГОВАЯ ХАРАКТЕРИСТИКА

Тяговой характеристикой называется зависимость свободной силы на ободе колеса Ра от скорости движения машины Va:

Pa = f(Va),

где Pa - свободная сила тяги, Н.

Свободная сила тяги определяется следующим образом:

Pa=Pк-Pw, (5.1)

где Pк- касательная сила тяги, Н;

Pw- сила сопротивления воздушной среды, Н.

Силы определяются по следующим зависимостям:

(5.2)

где М_k-момент, подводимый к ведущим колесам ,Н.

, (5.3)

, (5.4)

. (5.5)

Параметры тяговой характеристики для каждой передачи представлены в табличной форме:

1) Первая передача.

=93.15

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	56691,09	0,40	94801,15	0,78	94800,37
13	747	59145,59	0,52	98905,67	1,33	98904,35
16	766	60649,97	0,65	101421,35	2,01	101419,34
19	770	60966,68	0,77	101950,96	2,83	101948,13
22	767	60729,14	0,89	101553,75	3,79	101549,96
25	757	59937,37	1,01	100229,71	4,90	100224,81
28	739	58512,17	1,13	97846,44	6,15	97840,30
31	703	55661,78	1,25	93079,90	7,54	93072,37
34	664	52573,86	1,37	87916,15	9,06	87907,09
35	650	51465,38	1,41	86062,50	9,61	86052,89
38	595	47110,61	1,53	78780,29	11,32	78768,97
41	536	42439,14	1,65	70968,46	13,18	70955,28

=63.63

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	38725,22	0,59	64757,89	1,68	64756,21
13	747	40401,87	0,77	67561,65	2,84	67558,81
16	766	41429,49	0,94	69280,09	4,30	69275,79
19	770	41645,84	1,12	69641,86	6,07	69635,80
22	767	41483,58	1,30	69370,53	8,13	69362,40
25	757	40942,72	1,48	68466,09	10,50	68455,59
28	739	39969,18	1,65	66838,10	13,17	66824,93
31	703	38022,11	1,83	63582,12	16,15	63565,97
34	664	35912,77	2,01	60054,80	19,43	60035,38
35	650	35155,58	2,07	58788,59	20,58	58768,00
38	595	32180,87	2,24	53814,17	24,26	53789,90
41	536	28989,83	2,42	48477,97	28,25	48449,73

Вторая передача: 54.46

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	33144,36	0,69	55425,34	2,29	55423,05
13	747	34579,38	0,90	57825,05	3,88	57821,17
16	766	35458,91	1,10	59295,83	5,87	59289,96
19	770	35644,07	1,31	59605,47	8,28	59597,19
22	767	35505,20	1,52	59373,24	11,10	59362,14
25	757	35042,29	1,72	58599,14	14,34	58584,81
28	739	34209,05	1,93	57205,77	17,98	57187,78
31	703	32542,57	2,14	54419,02	22,04	54396,97
34	664	30737,22	2,34	51400,04	26,52	51373,52
35	650	30089,15	2,41	50316,30	28,10	50288,20
38	595	27543,15	2,62	46058,77	33,12	46025,65
41	536	24811,98	2,83	41491,60	38,56	41453,04

37.2

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	22639,92	1,01	4,92	37854,48
13	747	23620,14	1,31	39498,56	8,31	39490,25
16	766	24220,92	1,62	40503,21	12,59	40490,62
19	770	24347,40	1,92	40714,72	17,75	40696,97
22	767	24252,54	2,22	40556,09	23,80	40532,29
25	757	23936,34	2,52	40027,32	30,73	39996,60
28	739	23367,18	2,83	39075,55	38,54	39037,01
31	703	22228,86	3,13	37172,01	47,25	37124,76
34	664	20995,68	3,43	35109,83	56,83	35053,00
35	650	20553,00	3,53	34369,57	60,23	34309,34
38	595	18813,90	3,84	31461,37	70,99	31390,38
41	536	16948,32	4,14	28341,67	82,64	28259,03

3) Третья передача: 31.85

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	19383,91	1,18	32414,57	6,71	32407,86
13	747	20223,16	1,53	33817,99	11,33	33806,65
16	766	20737,54	1,89	34678,15	17,17	34660,98
19	770	20845,83	2,24	34859,24	24,21	34835,03
22	767	20764,61	2,59	34723,42	32,46	34690,96
25	757	20493,88	2,95	34270,71	41,92	34228,79
28	739	20006,58	3,30	33455,82	52,58	33403,23
31	703	19031,97	3,66	31826,03	64,45	31761,58
34	664	17976,14	4,01	30060,43	77,53	29982,91
35	650	17597,13	4,13	29426,63	82,16	29344,47
38	595	16108,14	4,48	26936,68	96,85	26839,84
41	536	14510,86	4,83	24265,65	112,74	24152,91

21.76

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	13243,14	1,73	22145,71	14,37	22131,34
13	747	13816,51	2,24	23104,54	24,28	23080,25
16	766	14167,94	2,76	23692,20	36,78	23655,42
19	770	14241,92	3,28	23815,92	51,87	23764,05
22	767	14186,43	3,80	23723,13	69,54	23653,59
25	757	14001,47	4,31	23413,83	89,80	23324,03
28	739	13668,54	4,83	22857,10	112,65	22744,45
31	703	13002,69	5,35	21743,63	138,08	21605,54
34	664	12281,34	5,87	20537,36	166,10	20371,26
35	650	12022,40	6,04	20104,35	176,01	19928,33
38	595	11005,12	6,56	18403,21	207,48	18195,73
41	536	9913,86	7,08	16578,35	241,53	16336,82

Четвертая передача: 18.59

n,	Me,	Mк,	Va,	Рк,	Рw,	Ра,
об/с	Нм	Нм	м/с	Н	Н	Н
10	716	11313,87	2,02	18919,52	19,69	18899,84
13	747	11803,72	2,63	19738,66	33,27	19705,39
16	766	12103,95	3,23	20240,72	50,40	20190,32
19	770	12167,16	3,84	20346,41	71,07	20275,34
22	767	12119,75	4,44	20267,14	95,28	20171,86
25	757	11961,74	5,05	20002,90	123,04	19879,86
28	739	11677,31	5,66	19527,27	154,34	19372,93
31	703	11108,45	6,26	18576,01	189,19	18386,82
34	664	6,87	17545,48	227,58	17317,90
35	650	10270,98	7,07	17175,54	241,16	16934,38
38	595	9401,89	7,68	15722,23	284,27	15437,95
41	536	8469,60	8,28	14163,22	330,93	13832,29
