определить показатель качества, характеризующие потребительское свойство надежность.

IT оборудование; IP оборудование

определить показатель качества, характеризующие потребительское свойство надежность.

Подсистема расчетов

определение средней скорости обработки заявок;

выявление неисправностей MSC;

контроль производительности сервера;

контроль полноты снятия биллинговых данных;

контроль качества работы сети;

оценка производительности сервера и ПО;

контроль мошенничества;

контроль соответствия базы данных CBOSS и HLR;

определение показателей качества работы АСР.

1.8 Анализ обмена сигнальными сообщениями сигнализаций CAS, DSS1, SS7

На протяжении последних ста лет сигнализация развивалась в рамках традиционной телефонии, причем за последние два десятилетия ее эволюция ускорилась как никогда ранее благодаря сращиванию компьютерных и коммутационных технологий.

В контексте телефонии под сигнализацией понимается передача управляющей информации с целью установления/разъединения двухточечных соединений.

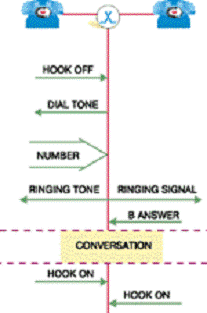

Сигнализация бывает трех типов - абонентская, т.е. на участке между абонентским терминалом и коммутационной станцией, внутристанционная и межстанционная. Пример абонентской сигнализации приведен на рисунке 1.6, где показаны основные сигналы передаваемые в процессе нормального установления/разъединения соединения между двумя абонентами, подключенными к одной коммутационной станции.

Межстанционная сигнализация в свою очередь делится на два основных типа - сигнализация по выделенному каналу CAS (Channel Associated Signalling) и сигнализация по общему каналу CCS (Common Channel Signalling). В первом случае (CAS) сигнальная информация передается либо непосредственно по разговорному каналу (внутриканальная сигнализация) либо по каналу, физически привязанному к нему. Во втором случае (CCS) сигнализация полностью отделена от разговорного тракта, и передача сигнальной информации осуществляется по специально выделенному высокоскоростному каналу, общему для пучка разговорных каналов.

Рисунок 1.6 Пример абонентской сигнализации

Общеканальная сигнализация CCITT Signalling System No. 7 (SS7) появилась в конце 70-х годов и предназначена для использования на цифровых сетях с каналами не ниже 64 Кбит/с. Основными преимуществами SS7 являются:

скорость - в большинстве случаев время установления соединения не превышает одной секунды;

высокая производительность - один канал сигнализации способен одновременно обслужить несколько тысяч телефонных вызовов;

экономичность - по сравнению с системами CAS во много раз сокращается объем оборудования на коммутационной станции;

надежность - достигается за счет возможности альтернативной маршрутизации в сети сигнализации;

гибкость - система передает любые данные, не только данные телефонии.

Будучи разработанной для традиционной телефонии, в SS7 изначально были заложены большие возможности для управления другими услугами связи. Это объясняется прежде всего бумом на рынке услуг телекоммуникаций, который продолжается с начала 80-х годов и еще не достиг своего пика. Именно в 80-х годах SS7 интенсивно разрабатывалась ведущими производителями коммутационного оборудования и параллельно утверждалась в качестве стандарта CCITT. Уже сейчас SS7 является обязательным элементом следующих цифровых сетей связи: PSTN - Public Switched Telephone Network; ISDN - Integrated Services Digital Network; PLMN - Public Land Mobile Network; IN - Intelligent Network.

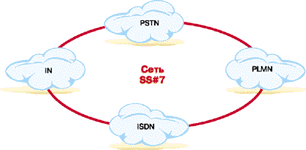

Взаимодействие данных систем также осуществляется посредством SS7 (рисунок 1.7).

Практически одновременно с SS7 и в связи с разработкой стандартов ISDN появились новые стандарты абонентской сигнализации. Эта сигнализация, специфицированная в рекомендациях CCITT серии Q.900, получила название Digital Subscriber Signalling System No. 1 (DSSS1). Она также известна под названием сигнализация по D-каналу. В данном методе пользователь ISDN получает два информационных канала 64 Кбит/с и один канал управления (сигнализации) 16 Кбит/с. Пртокол D-канала является двухуровневым и известен под названием LAPD. Как и SS7, DSSS1 была специфицирована и для широкополосных сетей.

Рисунок 1.7 Взаимодействие цифровых сетей по SS7

1.9 Техническое обслуживание интегрированных программных коммутаторов и мультисервисных узлов абонентского доступа

В наше время идет период конвергенции сетей передачи голоса и данных, но большинство голосовых услуг до сих пор предлагаются в сетях TDM. Специальные сетевые элементы, коммутаторы TDM, используются для управления голосовыми услугами и их предоставления пользователям. Рассмотрим основные функции, выполняемые сетевыми элементами TDM:

Управление вызовами и коммутация каналов

Абонентский доступ

Транкинг

Медиа-сервер

Расширенные услуги (Центрекс, предоплата и .т.д)

Мультисервисный узел доступа осуществляет преобразование информации между сетями с коммутацией каналов и пакетов, а также обеспечивает взаимодействие сигнализации между линиями ТфОП или ISDN (BRI, PRI) и сетевым интерфейсом Н.323 или MGCP-Sigtran. С использованием встроенного мультиплексора DSLAM DSL-линии широкополосных пользователей подключаются непосредственно к IP-сети через интерфейс Ethernet.

Основные функциональные возможности:

Многофункциональный доступ

Среда с множеством протоколов

Архитектура с резервированием

Низкая потребляемая мощность.

Встроенный IP DSLAM-мультиплексор

Встроенные средства тестирования линий

Автономная работа

Легкий переход к сетям следующего.поколения

Мультисервисный узел доступа представляет собой статив с 24 слотами. Возможно подключение к узлу до 22 периферийных плат с 32 аналоговыми линиями, 16 линиями ISDN или 24 линиями DSL. ISDN-терминалы могут подключаться непосредственно через шину So или опосредованно через специальные блоки сетевого окончания (NT) и шину Uko. Линии DSL могут подключаться непосредственно или через плату разделителей - в этом случае каждый из двух слотов используется для подключения мини-узла широкополосного доступа.

Мини-узел широкополосного доступа (mBAN) представляет собой компактное DSLAM-решение, размещенное на одной плате. На одной съемной плате располагается плата управления, абонентские DSL-интерфейсы и сетевой интерфейс. Для широкополосного доступа используется асимметричная цифровая абонентская линия (ADSL) или симметричная цифровая абонентская линия (G.shdsl), в которой в качестве физической среды передачи применяются классические витые пары. В узле mBAN используется 24-портовая абонентская плата ADSL или G.shdsl. Этот абонентский модуль (ADSL или G.shdsl) включает три слота для дочерних плат, один из которых используется для установки платы управления, один - для каскадного соединения и один - для восходящей линии связи.

Мультисервисный узел доступа SI2000 может устанавливаться на выносе, что позволяет легко обеспечить покрытие в сельских районах, деревнях или небольших городских районах с использованием единой точки.

В случае группировки нескольких мультисервисных узлов доступа возможна их установка в одном стативе. Для организации необходимого электропитания используются системы электропитания SI2000 или сторонних изготовителей. Все узлы доступа могут оснащаться резервным аккумуляторным источником питания.

1.10 Устранение повреждений на оборудовании и линиях абонентского доступа

Техническое обслуживание - это комплекс мер и мероприятий направленных на поддержание оборудования связи в работоспособном состоянии. В этот комплекс входят следующие направления: текущее обслуживание оборудования, планово-профилактическое обслуживание и ремонт.

Текущее обслуживание или ремонт осуществляется эксплуатационным персоналом или в специализированных мастерских. Текущее обслуживание оборудования связи так же, как и ремонт, осуществляется эксплуатационным персоналом, за которым закреплено данное оборудование, является его повседневной обязанностью по должностной инструкции и специальному планированию не подлежит.

Текущий ремонт - это ремонт оборудования связи, производимый в течение его нормального срока службы. Государство заинтересовано в продолжении срока службы оборудования. Длительность срока службы тесно связана с показателями надежности оборудования. Надежность оборудования определяется наработкой на отказ. Наработка на отказ - это средний интервал в часах, через который в течение срока службы по прогнозу данное оборудование будет выходить из строя. Обратная наработка на отказ называется интенсивностью отказа.

Текущий ремонт выполняется эксплуатационным штатом по утвержденному годовому плану.

Приемка кабельных сооружений после текущего ремонта осуществляется комиссией, назначенной руководителем эксплуатационного предприятия, и оформляется актом, в котором дается оценка качества выполненных ремонтных работ и состояния линейных сооружений на принимаемом участке.

Капитальный ремонт оборудования - это восстановление работоспособности оборудования, которое отработало свой нормальный срок службы и стало так часто выходить из строя, что восстановление его текущим ремонтом становится либо экономически нецелесообразным, либо физически невозможным. Капитальный ремонт, как правило, производится на тех же заводах, которые изготовили данное оборудование. Сначала составляется дефектная ведомость, потом начинаем осматривать данное оборудование, при разборке оборудования все детали складываются в отдельные друг от друга места. Проводя капитальный ремонт, мы препятствуем технологическому прогрессу.

Приемка работ по капитальному ремонту осуществляется комиссией, назначенной руководителем эксплуатационной организации. В акте приемки указывается объем работ, оценка качества их выполнения и сметная стоимость. Все работы по ремонту кабельных сооружений, связанные с демонтажем муфт или оконечных устройств, должны производиться с предварительного разрешения территориальных центров управления.

Неисправности, которые возникают в процессе эксплуатации, следует немедленно устранять. Их устраняют или на месте, или везут оборудование на завод-изготовитель. Эту работу выполняет или обслуживающий персонал, или узкая специализированная группа работников, которая обслуживает именно такое оборудование.

Линейно-абонентские и аппаратные повреждения устраняются в день поступления заявки (если она поступила до 17 часов в рабочий день и до 16 часов в субботние дни). При поступлении заявки позже указанного времени повреждения устраняют в течение следующего рабочего дня. Ремонт телефонных аппаратов производят в мастерских ГТС в течение 5 суток после его поступления от абонента. Работу связи проверяют с АТС с помощью автоматической проверочной аппаратуры и измерительных столов бюро ремонта, а также путём опроса абонентов по телефону.

При возникновении кабельных повреждений и аварий обслуживающий персонал организует работу по их ликвидации; одновременно поврежденные связи переключают на свободные исправные пары в этом или других кабелях с использованием межшкафных связей, подвески временных линий с других направлений и т. п. В первую очередь подлежат переключению таксофоны, специальные службы (01, 02, 03) и другие важные связи.

Максимально допустимая продолжительность устранения кабельных повреждений зависит от емкости поврежденного кабеля. Повреждения в оконечных устройствах и кабелях с заменой пар имеющимися исправными устраняются в тот же день. В кабелях емкостью до 200×2 повреждение с заменой пролета кабеля должно устраняться в течение 36 ч, емкостью до 400×2-48 ч, до 600×2-60 ч, до 800×2-72 ч и до 1200×2-80 ч. В высокочастотных кабелях (без симметрирования) продолжительность устранения повреждения составляет 24 ч.

Основными видами кабельных повреждений являются следующие: «земля»- соединение жил с оболочкой (экраном) или заземленной арматурой сооружений; «короткое» - соединение жил пары между собой, «сообщение» - соединение жил соседних пар между собой; «обрыв» - обрыв одной или обеих жил пары. Могут возникать и сочетания нескольких или всех видов указанных повреждений.

Устранение кабельных повреждений начинается с проведения электрических измерений для определения места повреждения. При возникновении аварии одновременно осматривается трасса кабеля со вскрытием смотровых устройств, тщательной проверкой мест разрытии на трассе кабеля, выяснением воздушного давления в кабеле.

При выполнении работ в смотровых устройствах необходимо установить ограждение, вскрыть люк, проверить на загазованность воздух смотрового устройства газоанализатором, отлить воду, провентилировать и осветить смотровое устройство, опуститься в колодец по лестнице, осушить стены и перекрытие и т. п. После этого следует отыскать нужный кабель по его нумерационному кольцу и номеру занятого канала канализации, протереть и тщательно осмотреть кабель от канала до канала, особое внимание обращая на места запайки муфт, вмятины и пережимы, места выхода кабеля из каналов. При этом рекомендуется прикоснуться рукой к кабелю (муфте) и определить некоторое его нагревание в месте проникновения влаги. Такое нагревание происходит при не выключенных связях при полном или частичном повреждении кабеля из-за начинающегося процесса электролиза (вследствие проникновения влаги).

Если участок повреждения кабеля находится в пределах смотрового устройства, то после удаления оболочки (муфты) с поврежденного участка кабеля его необходимо просушить.

Промокшие кабели мелких емкостей, а также при необходимости и кабели крупных емкостей с бумажной изоляцией, прошпариваются (промываются) кабельной массой, нагретой до температуры 130°С. Просушку кабелей с полиэтиленовой и стирофлексной изоляцией можно осуществлять только прогревом (при невысокой температуре) или продувкой кабеля азотом или осушенным воздухом.

Если установлено, что кабель поврежден в пролете канализации, тщательно осматривают уличное покрытие по ее трассе на данном участке и уточняют место повреждения с помощью измерительных приборов или методом воздушного давления.

При устранении повреждений кабелей, проложенных на стенах зданий, после электроизмерений производится тщательный их осмотр с помощью приставной лестницы.

При наличии пониженной изоляции в оконечном устройстве целесообразно просушить его горячим воздухом от электрообогревателя.

При повреждении отдельных пар жил в кабельном боксе, ящике, распределительной коробке вскрывается плинт и осматривается с внутренней стороны. Выявленные повреждения устраняются путем припайки жил, сглаживания заусенцев, наплывов припоя, изолированием жилы или штифта, регулировкой штифтов, заменой перевязки пучка жил и т. п.

При необходимости плинт промывают (прошпаривают) кабельной массой или просушивают горячим воздухом. Поврежденные клеммы заменяют. После выполнения всех работ действие связей проверяется с измерительного стола бюро ремонта.

мультисервисный абонентский коммутатор сигнальный

ГЛАВА 2. ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ

Виды мультиплексоров SDH

.1 Область применения технологии SDH

Мультиплексоры SDH с волоконно-оптическими линиями связи между ними образуют среду, в которой администратор сети SDH организует цифровые каналы между точками подключения абонентского оборудования или оборудования вторичных (наложенных) сетей самого оператора - телефонных сетей и сетей передачи данных.

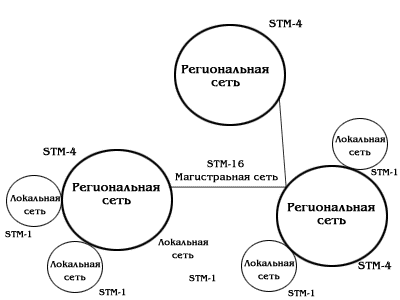

На рисунке 2.1 представлен пример первичной сети, построенной по технологии SDH.

Каналы SDH относятся к классу полупостоянных (semipermanent) - формирование (provisioning) канала происходит по инициативе оператора сети SDH, пользователи же лишены такой возможности, поэтому такие каналы обычно применяются для передачи достаточно устойчивых во времени потоков. Из-за полупостоянного характера соединений в технологии SDH чаще используется термин «кросс-коннект» (cross-connect), а не коммутация.

Рисунок 2.1 - Пример первичной сети, построенной на технологии SDH

Сети SDH относятся к классу сетей с коммутацией каналов на базе синхронного мультиплексирования с разделением по времени (Time Division Multiplexing, TDM), при котором адресация информации от отдельных абонентов определяется ее относительным временным положением внутри составного кадра, а не явным адресом, как это происходит в сетях с коммутацией пакетов.
