Материал: Виды мультиплексоров SDH

Существует система TMN (система управления сетями операторов электросвязи), которая является самостоятельной сетью, имеющей интерфейсы с сетью электросвязи в нескольких точках для получения информации и управления ее работой. В некоторых случаях, например в SDH сети, TMN использует каналы управляемой сети.

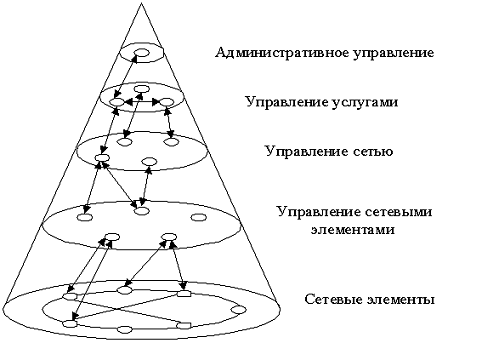

Концепцией TMN предусмотрено иерархическое построение системы управления, которая имеет пирамидальную форму (рисунок 1.8).

Рисунок 1.4 Уровни управления в TMN

содержит следующие уровни:

управление сетевыми элементами;

управление сетью;

управление услугами;

административное управление.

Самый нижний уровень - это управляемая сеть со всеми ее ресурсами и состояниями. Каждый выше лежащий уровень управления имеет более высокую степень обобщения информации управления, чем ниже лежащий. Информация для управления следует вверх, а вниз поступают управляющие воздействия.

Как правило, чем выше уровень управления, тем ниже его степень автоматизации.

Уровень управления элементами сети включает в себя контроль, отображение параметров функционирования, техническое обслуживание, конфигурирование применительно к отдельным устройствам сети (например, мультиплексорам, базовым станциям, коммутаторам) или их группам. Функции этого уровня управления, иногда называемого нулевым, могут быть выполнены с использованием графического терминала, стыкуемого непосредственно с сетевым элементом или стыкуемого удаленно, т.е. сеть передачи данных.

Уровень сетевого управления обеспечивает охват функциями управления группы сетевых элементов, составляющих во взаимосвязи единую сеть со всеми ресурсами. Например, транспортная сеть с секциями, трактами, каналами, средствами резервирования.

Уровень управления услугами поддерживает предоставление услуг электросвязи пользователям, т.е. в отличие от нижерасположенных уровней нацелен на потребителей услуг связи. Ключевым фактором на этом уровне является обеспечение качества услуг, привлечение потребителей новыми услугами.

Уровень административного управления предназначен для поддержки функционирования компании-оператора сети связи. На этом уровне решаются проблемы инвестиций, проектов развития, кадровые вопросы, взаимодействие с другими операторами, органами государственного управления и т. д.

Общие функции управления состоят в поддержке прикладных и включают в себя сбор, обработку, хранение информации управления, выдачу этой информации по запросу, отображение в удобном формате, например, на графическом терминале.

Конфигурирование сетевого элемента предполагает выполнение ряда операций:

базовое конфигурирование сетевого элемента с пустой MIB (база управляющей информации);

резервирование и восстановление конфигурации обеспечивает для пользователя возможность поиска и получения конфигурации сетевого элемента и восстановление ее в том же самом или другом сетевом элементе;

запроса данных конфигурации по позициям сетевого элемента (тип полки, список оборудования, назначение смежных блоков, точки окончания, тактирование, выдача аварийных сигналов, каналы передачи данных управления);

конфигурирование тактовых генераторов;

конфигурирование входов дистанционного контроля;

считывание состояния программного обеспечения и т.д.

1.5 Администрирование мультисервисного узла абонентского доступа

Мультисервисный узел доступа (Multiservice access node - MSAN) SI2000 (см. рисунок 1.5) представляет собой основное решение доступа для конвергентных сетей. Гибкая модульная архитектура узла позволяет экономически эффективно внедрять услуги следующего поколения и многофункциональный доступ. Мощный процессор, пул цифровых сигнальных процессоров (DSP), встроенный TDM-коммутатор и DSLAM-мультиплексор с возможностью работы с IP-протоколом позволяют предлагать различным заказчикам - от глобальных компаний до небольших местных операторов.

Рисунок 1.5 Мультисервисный узел доступа SI2000

Основные функциональные возможности:

многофункциональный доступ;

среда с множеством протоколов;

архитектура с резервированием;

низкая потребляемая мощность;

встроенный IP DSLAM-мультиплексор;

встроенные средства тестирования линий;

автономная работа;

легкий переход к сетям следующего поколения.

Мультисервисный узел доступа осуществляет преобразование информации между сетями с коммутацией каналов и пакетов, а также обеспечивает взаимодействие сигнализации между линиями ТфОП или ISDN (BRI, PRI) и сетевым интерфейсом Н.323 или MGCP-Sigtran. С использованием встроенного мультиплексора DSLAM DSL-линии широкополосных пользователей подключаются непосредственно к IP-сети через интерфейс Ethernet.

Мультисервисный узел доступа представляет собой статив с 24 слотами. Возможно подключение к узлу до 22 периферийных плат с 32 аналоговыми линиями, 16 линиями ISDN или 24 линиями DSL. ISDN-терминалы могут подключаться непосредственно через шину So или опосредованно через специальные блоки сетевого окончания (NT) и шину Uko. Линии DSL могут подключаться непосредственно или через плату разделителей - в этом случае каждый из двух слотов используется для подключения мини-узла широкополосного доступа.

Мини-узел широкополосного доступа (mBAN) представляет собой компактное DSLAM-решение, размещенное на одной плате. На одной съемной плате располагается плата управления, абонентские DSL-интерфейсы и сетевой интерфейс. Для широкополосного доступа используется асимметричная цифровая абонентская линия (ADSL) или симметричная цифровая абонентская линия (G.shdsl), в которой в качестве физической среды передачи применяются классические витые пары. В узле mBAN используется 24-портовая абонентская плата ADSL или G.shdsl. Этот абонентский модуль (ADSL или G.shdsl) включает три слота для дочерних плат, один из которых используется для установки платы управления, один - для каскадного соединения и один - для восходящей линии связи.

Мультисервисный узел доступа SI2000 может устанавливаться на выносе, что позволяет легко обеспечить покрытие в сельских районах, деревнях или небольших городских районах с использованием единой точки. В случае группировки нескольких мультисервисных узлов доступа возможна их установка в одном стативе. Для организации необходимого электропитания используются системы электропитания SI2000 или сторонних изготовителей. Все узлы доступа могут оснащаться резервным аккумуляторным источником питания.

1.6 Установка и монтаж телекоммуникационных систем

Под правилами монтажа понимают методы и аккуратность выполнения соединений компонентов и организаций кабельных потоков.

Значительного уменьшения искажений передаваемых сигналов можно добиться при:

использовании специальных методов подготовки кабеля;

упорядочении организации кабельных потоков;

правильном пространственном расположении оборудования;

выполнении правил монтажа и требований производителей к монтажу телекоммуникационного оборудования.

Установленная кабельная система на основе витой пары проводников классифицируется на основании производительности компонента линии или канала, обладающего наихудшими рабочими характеристиками передачи.

Требования к построению кабельных систем:

целостность и последовательность в проектировании и монтаже;

гарантия соответствия требованиям к рабочим характеристикам передачи и физическим параметрам линий;

гарантия возможности выполнения расширения системы и проведения в ней различных изменений;

стандартная схема документирования и администрирования.

Монтаж всех компонентов и элементов СКС должен быть выполнен с соблюдением инструкций производителя компонентов по монтажу и требований настоящего стандарта.

Расположение кабельных трасс на безопасном расстоянии от источников является одним из наиболее важных аспектов монтажа телекоммуникационной распределительной системы здания. Обеспечение разделения источников и телекоммуникационных трасс позволяет гарантированно защищать содержимое последних.

При монтаже телекоммуникационных трасс следует принимать во внимание такие источники электромагнитных помех, как электропроводка, трансформаторы, источники радиочастотного диапазона и передатчики, крупные двигатели и генераторы, индукционные нагреватели, дуговые сварочные аппараты, рентгеновское оборудование и копировальные установки.

С целью предотвращения или уменьшения влияния помех от внешних источников при монтаже телекоммуникационных кабельных систем рекомендуется соблюдать следующие правила:

для прокладки телекоммуникационных кабелей должны использоваться заземленные металлические трассы. Монтаж кабеля вблизи заземленной металлической поверхности снижает вероятность наведения помех;

при монтаже кабелей системы электроснабжения должны использоваться заземленные экранированные или бронированные конструкции;

должны применяться устройства защиты от пиковых перенапряжений и избыточных токов.

Выполнение правил заземления элементов телекоммуникационных распределительных систем обеспечивает адекватную защиту от электромагнитных помех, при этом должны быть соблюдены соответствующие нормы и инструкции для обеспечения электрической и пожарной безопасности.

Методы, материалы, узлы и оборудование, используемые при монтаже распределительной системы трасс СКС, должны соответствовать требованиям нормативных документов и инструкций.

Рабочие характеристики кабеля и коммутационного оборудования могут существенно изменяться вследствие нарушения правил монтажа и последующих манипуляций с кабельными потоками. Правила монтажа и обслуживания фиксированных кабельных сегментов горизонтальной и магистральной подсистем отличаются от правил организации коммутационных кабелей в кроссах. Кроссировочные соединения предназначены для обеспечения гибкости проведения изменений в схеме коммутации.

К мерам предосторожности, соблюдаемым при монтаже и организации кабельных потоков, относится предотвращение различных механических напряжений в кабеле, вызываемых натяжением, резкими изгибами и чрезмерным стягиванием пучков кабелей.

При монтаже кабелей в трассах и телекоммуникационных помещениях следует использовать средства маршрутизации кабельных потоков, их крепления и фиксации.

Кабельные хомуты (стяжки, бандаж и т. п.), используемые для формирования кабельных пучков, должны располагаться на пучке так, чтобы хомут мог свободно перемещаться в продольном и поперечном направлениях. Не допускается затягивание хомутов, приводящее к деформации оболочки кабелей.

Не допускается крепление телекоммуникационных кабелей с помощью скоб.

Не допускается использование лифтовых шахт для монтажа кабелей на основе любого разрешенного типа среды передачи.

1.7 Мониторинг работоспособности оборудования телекоммуникационных систем, линий абонентского доступа. Анализ его результатов, определение вида и места повреждения

Объектами мониторинга производства услуг являются:

. Подсистема коммутации (NSS).

. Подсистема базовых станций (BSS).

. Соединительные линии (СЛ) - PPC, оптоволоконные системы передачи, корпоративная транспортная сеть.

. Подсистема IP-телефонии (IP-шлюз).

. IT-оборудование:

биллинговые системы;

IN-платформы.

Процесс использования результатов мониторинга производства услуг.

Месячный мониторинг

Ежемесячно, в течение первых 4-х рабочих дней инженер по качеству филиала или иное лицо, назначенное ответственным за исполнение мониторинга производственных услуг.

Отчет должен быть подписан директором филиала, руководителем технической службы филиала и ответственной по качеству.

Выявленные несоответствия в процессе мониторинга должны оперативно доводиться до руководителей технических служб филиалов. В случае если несоответствия выявленные в услугах, которые предоставляются с участием оборудования, эксплуатируемого сотрудниками головного предприятия, то оперативная информация должна доводиться также до сотрудников головного предприятия.

В тексте пояснительной записки составленной на имя технического директора должно содержаться:

по каждому показателю качества, неудовлетворяющему нормативам, расчет показателя несоответствующего нормативному значению, описание причин и перечень требуемых мероприятий по повышению данного показателя, в т.ч. обоснование необходимости привлечения подразделения головного предприятия к решению проблемы;

отчет по выполнению перечня мероприятий, указанного в распоряжении ТД ОАО «СМАРТС» по результатам предыдущего отчета;

прочие пояснения по результатам мониторинга.

На основании полученных данных месячного мониторинга специалисты ТД ОАО «СМАРТС» в части касающейся их производственной деятельности по данному процессу:

организуют оперативную работу по устранению недостатков, выявленных в процессе производства услуг в филиалах компаниях;

докладывают ежемесячно на планерке у директора о проблемах производства услуг филиалах и дочерних компаниях и способах их решения. Задачи, поставленные перед подразделениями, включаются в протоколы планерки;

подготавливают комплексный отчет для Совета по качеству на основании результатов комплексного отчета.

С целью правильного учета филиалом планового показателя качества произведенных услуг при начислении премии за прошедший месяц, ОУК ФД совместно с ТД производит анализ предоставленных результатов мониторинга с учетом принадлежности оборудования к:

филиалу;

головному подразделению.

При анализе предоставленных результатов учитывается, как оперативно взаимодействовал филиал с Головным подразделением и какие меры принял для улучшения ситуации по выявленным проблемам в оборудовании, не смотря на его принадлежность.

Подсистема коммутации NSS

Цели измерения:

определить показатель качества, характеризующие потребительские свойства: доступность, качество передачи речи, бесперебойность (непрерывность) связи;

определить показатели качества, характеризующие потребительские свойства: доступность, качество передачи речи, бесперебойность (непрерывность) связи;

определить долю неуспешных вызовов от общего количества поступивших вызовов за определенный промежуток времени;

оценить возможность воспользоваться услугой в полном объеме;

определить качество передачи ФС;

определить качество передачи коротких сообщений;

определить качество передачи голосовых и факсимильных сообщений;

определить показатели качества, характеризующие потребительское свойство надежность;

прогнозирование своевременного дооборудования;

оценить возможность воспользоваться услугой в полном объеме;

оценить прохождение запроса на оборудование контент-провайдеров;

введение неисправностей в формировании тарификационных записей.

Подсистема базовых станций - BSS

определить показатель качества, характеризующие потребительское свойство надежность.

Соединительные линии - СЛ
