ВВЕДЕНИЕ

Производственная практика является обязательной частью образовательной программы. Производственная практика проходит по профилю специальности. Как правило, практика проводится в организациях связи на основе договоров, заключаемых между образовательным учреждением и этими организациями.

Целями производственной практики по профилю специальности 210723 являются комплексное освоение всех видов профессиональной деятельности, формирование общих и профессиональных компетенций, также приобретение необходимых умений и опыта практической работы.

Задачами производственной практики по профилю специальности 210723 являются приобретение профессиональных умений, закрепление, расширение и систематизация знаний, полученных при изучении Профессионального модуля ПМ 03 ОПОП СПО, предусмотренных ФГОС СПО и приобретения профессиональных навыков и умений по видам профессиональной деятельности конкретного предприятия, учреждения, организации связи.

Учитывая, что производственная практика проводится после учебной, основное содержание производственной практики должно состоять в самостоятельной работе студентов на предприятии. По профилю специальности 210723 для ПМ 03 - Техническая эксплуатация телекоммуникационных систем, существуют профессиональные компетенции обучающегося, формируемые в результате прохождения производственной практики:

ПК 1. Выполнять монтаж оборудования телекоммуникационных систем.

ПК 2. Проводить мониторинг и диагностику телекоммуникационных систем.

ПК 3. Управлять данными телекоммуникационных систем.

ПК 4. Устранять аварии и повреждения оборудования телекоммуникационных систем, выбирать методы восстановления его работоспособности.

ПК 5. Выполнять монтаж и обеспечивать работу линий абонентского доступа и оконечных абонентских устройств.

ПК 6. Решать технические задачи в области эксплуатации многоканальных телекоммуникационных систем.

Данные компетенции должен освоить обучающийся, прошедший производственную практику по профессиональному модулю ПМ 03.

ГЛАВА 1. ТЕХНИЧЕСКИЙ ОТЧЕТ

1.1 Характеристика профессиональной деятельности предприятия

Сеть связи ОАО "Ростелеком" обеспечивает предоставление основных услуг речевой телефонии, телеграфной и телексной связи, передачи данных и видеоконференцсвязи.

Доступ абонентов к междугородной и международной сети, принадлежащей ОАО "Ростелеком", осуществляют 89 российских региональных операторов электросвязи (РОЭ). Передача сигнала между абонентами и местными станциями осуществляется в основном по медным кабелям. Практически всем РОЭ принадлежат автоматические междугородные телефонные станции (АМТС), которые коммутируют трафик между сетями РОЭ и междугородной магистральной сетью ОАО "Ростелеком". По состоянию на 31 декабря 2000 г., 114 из 144 междугородных станций были цифровыми. РОЭ также выставляют счета и собирают плату за междугородные и международные переговоры в обслуживаемых ими регионах.

В Москве ОАО "Ростелеком" принадлежат ряд станций междугородной и международной связи. ОАО "Ростелеком" предоставляет услуги связи абонентам через ОАО "Московская городская телефонная сеть" (МГТС). Филиал ОАО "Ростелеком" ММТС-10, образованный в результате объединения ОАО "Ростелеком" с ОАО "ММТ", осуществляет техническое обслуживание междугородных станций и выставляет счета абонентам за предоставленные услуги международной и междугородней связи. Объединение ОАО "Ростелеком" и ОАО "ММТ" было утверждено на очередном годовом собрании акционеров ОАО "Ростелеком", прошедшем 26 июня 1999 г. 28 августа 2000 г. завершился процесс реорганизации ОАО "ММТ" в форме присоединения к ОАО "Ростелеком", которое стало правопреемником ОАО "ММТ".

В Санкт-Петербурге и Екатеринбурге ОАО "Ростелеком" является собственником международных телефонных станций. Коммутация междугородных звонков осуществляется через станции, принадлежащие соответственно Петербургскому междугородному и международному телефону ("ПММТ") и Екатеринбургскому междугородному и международному телефону ("ЕММТ"). ОАО "Ростелеком" также принадлежат международные телефонные станции в городах Хабаровске, Самаре, Новосибирске и Ростове-на-Дону. Станции междугородной телефонной связи в этих городах и во всех остальных регионах являются собственностью соответствующих РОЭ. С ПММТ, ЕММТ и со всеми остальными РОЭ ОАО "Ростелеком" заключены договоры об использовании принадлежащих им станций. В Санкт-Петербурге ПММТ и Екатеринбурге ЕММТ осуществляют эксплуатацию международных станций "Ростелекома" и выставляют счета абонентам за междугородные и исходящие международные звонки, проходящие через указанные станции, тогда как РТО в перечисленных городах взимают плату за подключение, абонентскую плату и плату за предоставленные услуги местной связи. ПММТ и ЕММТ оставляют соответственно 25 и 30% платы, взимаемой ими от имени ОАО "Ростелеком". ПММТ и ЕММТ взимают плату за международные переговоры, осуществляемые с помощью телефонистки, а также поминутный сбор за транзитный трафик, проходящий через их станции от других операторов связи.

ОАО "Ростелеком" также сдает каналы в аренду и предоставляет доступ к своей сети собственникам цифровых наложенных сетей (ЦНС), ряду операторов электросвязи в других странах СНГ и другим организациям в России. В настоящее время ОАО "Ростелеком" осуществляет взаимодействие с 295 зарубежными администрациями и операторами связи (включая операторов стран СНГ и Балтии) и производит взаиморасчеты по услугам международной связи - со 105 операторами мира. Такое взаимодействие позволяет обществу передавать исходящие из России международные звонки, а также позволяет международным операторам коммутировать входящие международные звонки через сеть ОАО "Ростелеком". ОАО "Ростелеком" предоставляет ряду иностранных операторов услуги по транзиту цифровой связи через территорию России, а также обеспечивает передачу телевизионных и радиопрограмм на объекты вещания по всей территории России.

1.2 Схема организации связи телекоммуникационной системы на сети

Современное сетевое оборудование и системное программное обеспечение позволяют практически полностью автоматизировать настройку оборудования в локальной сети при однородном программном обеспечении. Для этого достаточно подключить все компьютеры к коммутатору и после минимальной настройки, все они смогут передавать информацию друг другу.

Но в этом случае будет создана локальная сеть, работающая по протоколам той операционной системы, под которой эти компьютеры работают, причем совсем не обязательно, что эта сеть будет IP-сетью, т.е. "кусочком" глобальной Интернет-сети.сеть была разработана еще и для того, чтобы можно было объединять между собой совершенно разнородные "программные среды". Сейчас практически все существующие ОС понимают и умеют работать с протоколами IP-сетей и поддерживают систему адресации, применяемую сети Интернет.

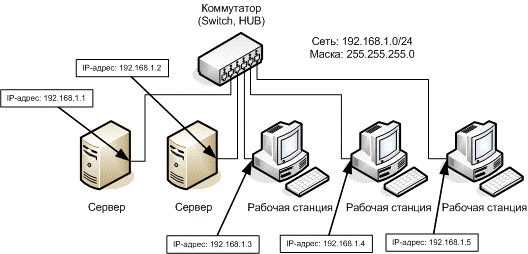

Рисунок 1.1. Схема локальной сети

На рисунке 1.1 приведен пример простейшей схемы локальной сети, причем не важно под какой "программной средой" (Windows, Linux, MAC и т.п.).

Для настройки каждого из компьютеров этой сети необходимо задать минимум три параметра - IP-адрес, маску и адрес шлюза. Адресом шлюза в данном случае может быть любой не занятый IP-адрес из этой сети, так как шлюз - это адрес на который необходимо отправлять все IP-пакеты с адресами не принадлежащими к этой сети, а раз сеть - локальная и ни с кем не связана, то пакеты с неизвестными адресами можно проигнорировать, так как доставлены они никуда не будут.

При подключении к Интернет одного компьютера обычно используют один из двух несколько различных вариантов подключения: с выделением подсети из четырех IP-адресов ("связной четверки") или с выделением одного IP-адреса.

Первый вариант применяется обычно в случае подключения к сети по выделенным каналам связи "корпоративных клиентов" - организаций, которые в дальнейшем предполагают подключать к сети более одного компьютера. Схема такого включения приведена на рисунке 1.2

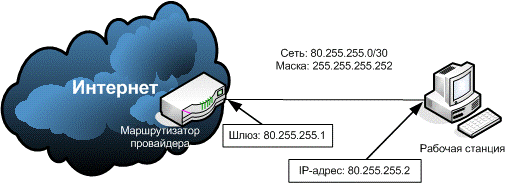

Рисунок 1.2. Схема включения «корпоративных клиентов»

Для пользователей - частных лиц, которые редко подключают к сети более одного компьютера, провайдеры чаще используют второй вариант - схему, приведенную на рисунке 1.3. Эта принципиальная схема позволяет выделять клиентам как статические, так и динамические IP-адреса.

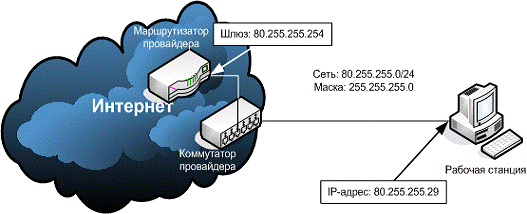

Рисунок 1.3 Схема включения частных лиц

По такой схеме как правило подключаются клиенты "кампусных сетей", сетей FTTx и клиенты, подключающиеся на сеанс связи - DialUP (способ подключения к другому компьютеру, через модем и телефонную сеть общего пользования) и по технологии ADSL.

1.3 Монтаж и обслуживание телекоммуникационной системы региона

Техническая эксплуатация кабельных линий (КЛ) - комплекс мероприятий, выполняемых эксплуатационно-техническими и оперативно-техническими подразделениями Исполнителя, включающих в себя:

оперативно-техническое управление и контроль состояния КЛ;

техническое обслуживание КЛ;

аварийно-восстановительные работы (АВР) на КЛ;

ремонт КЛ;

содержание кабельных эксплуатационных запасов и аварийных технологических пакетов;

содержание и ведение эксплуатационной документации.

Оперативно-техническое управление и контроль состояния КЛ - комплекс организационно-технических мероприятий по контролю состояния КЛ, координации действий эксплуатационно-технического и ремонтного персонала при проведении ремонта и аварийно-восстановительных работ на КЛ.

Непрерывный контроль состояния действующих каналов и трактов, организованных по рабочим ОВ, обеспечивается круглосуточно во все дни недели персоналом центра управления сетью связи (ЦУС), владельца КЛ. Информация о предположительном или установленном обрыве ВОК передается дежурным персоналом ЦУС, владельца КЛ, в диспетчерский центр заказчика, который ставит задачу на проведение АВР исполнителю и координирует проведение АВР, доладывая о ходе их проведения в ЦУС, владельца КЛ.

Техническое обслуживание КЛ - комплекс профилактических мероприятий, имеющих цель поддержания в исправном состоянии КЛ для обеспечения необходимой степени ее надежности, включающий в себя:

оперативно-предупредительную работу;

оперативный контроль технического состояния КЛ;

текущее и планово-профилактическое обслуживание;

технический надзор за реконструкцией и капитальным ремонтом.

Аварийно-восстановительные работы (АВР) - работы по оперативному восстановлению работоспособности поврежденной КЛ (восстановлению целостности ОВ и оболочки ВОК). АВР организуется немедленно после получения информации об аварии на КЛ и проводятся в кратчайшие сроки в любое время суток во все дни недели.

Время фактического перерыва связи при аварии на КЛ исчисляется с момента прекращения связи до восстановления, в результате проведения АВР, способности поврежденных в результате аварии рабочих ОВ обеспечивать по ним передачу оптических сигналов с установленным качеством.

Полное время проведения АВР исполнителем исчисляется с момента постановки задачи исполнителю на проведение АВР диспетчерским центром заказчика до момента завершения работ по закопке траншеи или подвесу кабеля на опоры и соответствующего доклада в диспетчерский центр заказчика. Полное время проведения АВР не нормируется.

При проведении АВР исполнителем нормируется время, исчисляемое с момента постановки задачи на проведение АВР до момента восстановления связи, поврежденное ЦУС, владельца КЛ, в результате восстановления способности поврежденных рабочих ОВ обеспечить по ним передачу оптических сигналов с установленным качеством.

Ремонт КЛ - плановые работы, проводимые в целях поддержания или восстановления первоначальных эксплуатационных характеристик КЛ. В соответствии с назначением, характером и объемом выполняемых работ ремонт подразделяется на текущий и капитальный.

Текущий ремонт (ТР) - периодический ремонт, выполняемый эксплуатационно-техническим ремонтным персоналом в зависимости от состояния КЛ, и включающий в себя работы, не требующие проектно-сметной документации, например, замену менее одной строительной длины кабеля, замену и ремонт отдельных кабельных соединительных муфт, восстановление целостности защитных покровов кабеля, мелкий ремонт кабельных вводов.

Капитальный ремонт (КР) - периодический ремонт, выполняемый по отдельным проектам, сметам и нормативам хозяйственным или подрядным способом. При КР одновременно выполняются все работы, относящиеся к ТР. При КР, в частности, выполняется выноска и замена одной и более строительной длины кабеля.

Аварийный технологический комплект (АТК) - набор материалов, находящихся в распоряжении заказчика, и используемый исключительно для проведения АВР на КЛ в соответствии с утвержденной технологией.

Кабельный эксплуатационный запас (КЭЗ) - запас кабелей всех типов, используемых на КЛ для восстановления (пополнения) АТК после проведения АВР, а также для проведения текущего ремонта.

Содержание КЭЗ и АТК - комплекс мероприятий, обеспечивающих создание, содержание и пополнение (восстановление) КЭЗ и АТК в соответствии с действующими инструкциями.

Эксплуатационные измерения (ЭИ) - измерения, проводимые в рамках ТЭ с целью проверки соответствия состояния КЛ нормативным требованиям, предупреждения аварий, а также накопления статистических данных для разработки мероприятий по повышению качества и надежности КЛ.

Эксплуатационная документация (ЭД) - производственная документация по эксплуатации КЛ, подразделяемая на нормативно-справочную, оперативно-техническую, приемосдаточную и организационную документацию.

Содержание и ведение ЭД - комплекс мероприятий по ведению, заполнению и хранению ЭД. Конкретные формы ЭД. Порядок их заполнения и ведения определяются соответствующими приказами и инструкциями исполнителя, согласованными с заказчиком.

Узел доступа заказчика - производственная площадь, на которой размещено станционное оборудование КЛ, а также оборудование системы передачи и другие технические средства, размещаемые заказчиком. На узлы доступа заказчика обеспечивается круглосуточный допуск технического персонала, осуществляющего обслуживание вышеуказанных технических средств по заявке заказчика. Узлы доступа подразделяются на кабельные и сетевые узлы.

1.4 Подключение и конфигурирование сетевого элемента на сети

Термин «сетевой элемент» означает объект или оборудование, используемое при предоставлении телекоммуникационных услуг. Такой термин также включает в себя технические характеристики, функции и мощности, которые предоставляются с помощью таких объектов или оборудования, в том числе абонентских номеров, баз данных, систем сигнализации, и информации, достаточной для выставления счетов и сбора платежей. Или используется при передаче, маршрутизации или при обеспечении иных телекоммуникационных услуг.
