Упрощенный порядок проектирования электрической сети района

Упрощённый порядок проектирования электрической сети района

ОГЛАВЛЕНИЕ

Введение

. Разработка вариантов конфигураций и выбор номинальных напряжений сети

. Ориентировочный выбор компенсирующих устройст

. Выбор числа и мощности трансформаторов на понижающих подстанциях

. Выбор конструктивного исполнения сети и сечений проводников

.1 Сечения проводников 35 кВ и выше

.2 Сечения проводников до 35 кВ

. Технико-экономическое сравнение вариантов сети

.1 Определение капитальных затрат

.2 Определение годовых эксплуатационных расходов

5.3 Сравнение двух вариантов сетей

. Электрический расчёт характерных режимов сети

. Выбор ответвлений трансформаторов и других средств обеспечения качества напряжения

. Технико-экономические показатели электрической сети

Заключение

Список использованных источников

ВВЕДЕНИЕ

В данной работе рассмотрен упрощённый порядок проектирования электрической сети района. В ходе работы обучающимся достигнуты результаты:

) Усвоен материал, связанный с содержанием работы;

) Повышен навык использования справочной литературы;

) Приобретены знания и способности, необходимые для дальнейшего обучения выбранной специальности.

1. РАЗРАБОТКА ВАРИАНТОВ КОНФИГУРАЦИЙ И ВЫБОР НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ СЕТИ

Из возможных вариантов конфигураций сети выбираем два наилучших - №1 и №2.

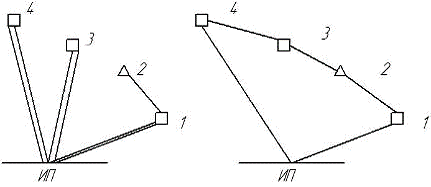

Рисунок 1.1 - Варианты сети

Длины участков

Номинальное напряжение для участка Л1 (вариант №1):

по формуле Илларионова

принимаем ближайшее стандартное

по экономическим областям [3, рисунок 6.5]

Принимаем

Аналогично выбираем номинальные напряжения остальных участков обоих вариантов конфигурации сети и сводим результаты в таблицу 1.2.

Таблица 1.2 - Результаты выбора номинального напряжения участков сети

2. ОРИЕНТИРОВОЧНЫЙ ВЫБОР КОМПЕНСИРУЮЩИХ УСТРОЙСТВ

Рассчитаем необходимую мощность компенсаторов реактивной мощности по формуле:

и сведём результаты в таблицу 2.1

Таблица 2.1 - Необходимые мощности реактивных компенсаторов

Потребитель №1. I категория. Необходимая мощность одного компенсатора

Выбираем по [1, таблица 7.27] стандартную 10 кВ шунтовую конденсаторную батарею мощностью .

Потребитель №2. III категория. В обоих вариантах схемы будет использован один двухобмоточный трансформатор. Компенсатор для этого потребителя не требуется, так как реальный коэффициент мощности соответствует желаемому.

Потребитель №3. В обоих вариантах схемы будет использован один двухобмоточный трансформатор. Компенсатор для этого потребителя не требуется, так как реальный коэффициент мощности соответствует желаемому.

Потребитель №4. I категория, напряжения всех подводимых линий одинаковы (п. 1). В обоих вариантах сети будут использованы два двухобмоточных трансформатора. Необходимая мощность одного компенсатора

Выбираем по [1, таблица 7.27] стандартную 10 кВ шунтовую конденсаторную батарею мощностью .

Сведём полученные данные в таблицу 2.2

Таблица 2.2 - Результаты выбора компенсирующих устройств

3. ВЫБОР ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ НА ПОНИЖАЮЩИХ ПОДСТАНЦИЯХ

Потребитель №1

Минимальная мощность каждого трансформатора:

Выбираем по [1, таблица 5.18] трансформатор ТРДН-25000/110.

Для второго варианта выбираем трансформатор ТРДН-25000/220

Коэффициент загрузки трансформатора:

в нормальном режиме

в аварийном режиме

Потребитель №2

Минимальная мощность каждого трансформатора:

Выбираем по [1, таблица 5.18] трансформатор ТРДН-25000/110.

Для второго варианта выбираем трансформатор ТРДН-25000/220

Коэффициент загрузки трансформатора

Потребитель №3.

Минимальная мощность каждого трансформатора:

Выбираем по [1, таблица 5.18] трансформатор ТРДН-63000/220.

Для второго варианта выбираем трансформатор ТРДН-63000/220

Коэффициент загрузки трансформатора

Коэффициент аварийной перегрузки

Потребитель №4.

Минимальная мощность каждого трансформатора:

Выбираем по [1, таблица 5.18] трансформатор ТДН-63000/220.

Коэффициент загрузки трансформатора:

в нормальном режиме

в аварийном режиме

Потребитель №5. II категория, напряжение линии - 10 кВ. Требуется установка двух трансформаторов 10/0,4 кВ.

Полная мощность потребителя

Минимальная мощность каждого трансформатора:

Выбираем по [2, таблица 24.4] трансформатор ТС-400/10.

Коэффициент загрузки трансформатора:

в нормальном режиме

в аварийном режиме

Потребитель №6. II категория, напряжение линии - 10 кВ. Требуется установка одного трансформатора 10/0,4 кВ.

Полная мощность потребителя

Минимальная мощность трансформатора:

Выбираем по [2, таблица 24.5] трансформатор ТМ-400/10.

Коэффициент загрузки трансформатора

Коэффициент аварийной перегрузки

Результаты выбора трансформаторов сводим в таблицу 3.1

Таблица 3.1 - Результаты выбора трансформаторов
