Формы гильз и их основные элементы:

А - бутылочная гильза; Б - цилиндрическая гильза; В - коническая гильза.

1 - срез; 2 - дульце; 3 - скат; 4 - корпус; 5 - дно; 6 - фланец; 7 - проточка

Форма гильзы может быть бутылочной, цилиндрической и конической.

В конструкции гильзы выделяют следующие основные элементы:

• срез — торец гильзы патрона со стороны открытой ее части;

• дульце — часть гильзы патрона бутылочной формы от среза гильзы до ската;

• скат — конусная часть гильзы патрона бутылочной формы между дульцем гильзы и корпусом;

• корпус — часть гильзы патрона от ската гильзы или, при его отсутствии, от среза до проточки гильзы или фланца гильзы. Для патрона с неметаллической гильзой — часть гильзы от среза до основания гильзы;

• каннелюра — кольцевая накатка на корпусе гильзы, образующая выступ на внутренней поверхности гильзы, служащий упором для пули;

• донная часть — часть гильзы патрона, которая может включать в общем случае проточку гильзы, фланец гильзы, перегородку гильзы, запальные отверстия гильзы, капсюльное гнездо гильзы, наковальню гильзы и торец донной части гильзы;

• дно гильзы (торец донной части гильзы) — наружная поверхность донной части гильзы, перпендикулярная к оси гильзы;

• фланец — элемент донной части гильзы, предназначенный для извлечения гильзы из патронника, может также служить для базирования патрона в патроннике ствола;

• проточка — кольцевая канавка в донной части гильзы патрона, предназначенная для образования фланца гильзы;

• перегородка — стенка в донной части гильзы, отделяющая капсюльное гнездо гильзы от зарядной камеры;

• запальное отверстие — отверстие в перегородке гильзы патрона, для передачи луча огня от капсюля-воспламенителя к метательному заряду;

• капсюльное гнездо — углубление со стороны торца донной части гильзы патрона, предназначенное для размещения капсюля-воспламенителя;

• наковальня — выступ в центре капсюльного гнезда, на котором разбивается инициирующий состав капсюля-воспламенителя;

• основание гильзы — деталь неметаллической гильзы, образующая ее донную часть;

• поддон — деталь неметаллической гильзы, запрессованная в основании гильзы для соединения основания с корпусом.

• В зависимости от конструкции у гильзы могут отсутствовать определенные элементы.

Пороховой заряд

Порох — многокомпонентная твердая взрывчатая смесь, способная к горению параллельными слоями без доступа кислорода извне с выделением большого количества тепловой энергии и газообразных продуктов, используемых для метания снарядов, движения ракет и в других целях. Порох относят к классу метательных взрывчатых веществ.

Различают два вида пороха: смесевые (механические смеси, в том числе наиболее распространенный — дымный) и нитроцеллюлозные (коллоидного типа, так называемые бездымные).

Основой пороха, состоящего из механических смесей, являются окислители (например, соли азотной кислоты — селитра) и горючие вещества (древесные угли). Для увеличения механической прочности и связи отдельных частиц пороха в него добавляются цементаторы (например, сера).

К этим порохам относятся: дымный, бессерный, шнуровой, минный порох для подрывных работ и др. Из указанных видов пороха в патронах к огнестрельному оружию применяется дымный.

1. Дымный порох

Дымным этот порох называется потому, что при выстреле образует много дыма. Такой порох широко использовался до начала XX в., а в настоящее время для снаряжения унитарных патронов практически не применяется, но иногда встречается в экспертной практике и у реконструкторов.

Также он используется при снаряжении патронов для охотничьего оружия. Современные дымные пороха изготовляются в виде зерен неправильной формы. Основой для получения пороха являются смеси серы, калийной селитры и угля.

Во многих странах существуют свои пропорции смешения этих компонентов, однако они не сильно различаются.

Свойства дымного пороха не изменяются при длительном хранении при условии изоляции от воды, так как этот порох очень чувствителен к влаге. Если его влажность достигает 15%, то порох становится непригодным к употреблению, поскольку теряет способность воспламеняться. После просушки его свойства не восстанавливаются. Он не способен детонировать и в замкнутом объеме горит с постоянной скоростью — 400 м/с.

Дымный порох имеет множество недостатков:

• после его применения в стволе ружья остаётся множество нагара, если его не прочищать, то можно забыть про меткую стрельбу

• выстрел ружья, порох в патроне которого дымный, слышно за несколько километров. Это гарантированно разгонит всю окрестную дичь (патроны с бездымным порохом стреляют намного тише)

• после выстрела выделяется столько дыма, что наблюдать за дичью очень сложно, что при охоте на крупного зверя очень опасно.

Хороший порох должен обладать следующими свойствами:

• однотонный чёрный цвет

• отсутствие белых или желтоватых оттенков

• блестящая поверхность пороховых зёрен

• если на зерно надавить, оно должно расколоться на части, а не превратиться в порошок.

2. Нитроцелюлозные (бездымные ) пороха

Основой пороха коллоидного типа (бездымный порох) являются нитраты целлюлозы (тринитроцеллюлоза) с различным содержанием азота. Нитраты целлюлозы получают из клетчатки (например, хлопка) обработкой нитрирующей смесью (две части серной кислоты H₂SO₄ и одна часть азотной кислоты HNO₃). Далее их переводят в коллоидное состояние при помощи растворителей.

Среди сортов бездымного пороха, используемых в патронах к ручному огнестрельному оружию, различают :

• нитроглицериновый порох

В нитроглицериновом порохе в качестве растворителя при переводе в коллоидное состояние используются труднолетучие растворители, такие как нитроглицерин, нитрогликоль и др. Этот порох получил небольшое распространение в патронах к ручному огнестрельному оружию по сравнению с пироксилиновым порохом.

• пироксилиновый порох

Пироксилиновый порох изготавливается с применением летучего растворителя — смеси этилового спирта и этилового эфира. Содержание азота в нитроклетчатке может быть различным и влияет на растворимость ее в спиртоэфирной смеси. Различают пироксилин, т.е. нитроклетчатка с содержанием азота от 12,9 до 13,4% с растворимостью, равной 15%, и коллоидный хлопок с содержанием азота от 11,7 до 12,3%, растворимость которого в спиртоэфирной смеси равна 94%. Для изготовления пироксилинового пороха используется смесь пироксилина с коллоидным хлопком.

Использование бездымного пороха имеет некоторые преимуществ:

• отсутствие "дымовой завесы" при выстреле

• сравнительная чистота ствола ружья после выстрелов

• менее громкий звук выстрела чем у дымного пороха

• большая мощность по сравнению с дымным порохом. На охоте это приводит к сокращению количество раненых животных, так как ружьё бьёт дальше и сильнее

Помимо этого, если бездымный порох намокнет, его можно высушить, причём все его свойства сохранятся.

Минусы бездымного пороха заключаются в том, что сроки его хранения не превышают 15 лет, а сам он очень чувствителен к резким температурным перепадам.

Капсюль

Капсюль-воспламенитель предназначен для воспламенения порохового заряда вследствие взрывчатого разложения инициирующего вещества, чувствительного к механическому воздействию. Следует отметить, что как отдельный конструктивный элемент капсюль- воспламенитель присутствует только в патронах центрального боя.

В зависимости от конструктивных особенностей капсюли бывают:

• открытого типа («Бердан», ЦБО) — используются в гильзах, в которых капсюльное гнездо включает в себя наковальню. Подобный капсюль состоит из колпачка, внутрь которого помещается инициирующий состав, сверху закрываемый свинцовой фольгой;

• Закрытого типа («Боксер», «Жевело») — наковальня является элементом конструкции капсюля.

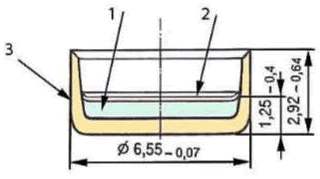

Устройство открытого капсюля: 1 - инициирующий состав; 2 - свинцовая фольга; 3 - колпачок

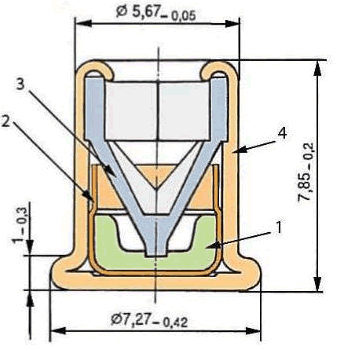

Устройство закрытого капсюля: 1 - инициирующий состав; 2 - колпачок; 3 - наковальня; 4 – гильзочка

Существует группа внутренних капсюлей-воспламенителей для патронов центрального боя. Их преимущество — полная герметичность, так как такой капсюль помещается внутри гильзы, в которой отсутствует капсюльное гнездо, и дно выглядит совершенно гладким.

По характеру воздействия инициирующего вещества на канал ствола, определяемого его химическим составом, выделяют:

• оржавляющие инициирующие вещества на основе гремучей ртути Hg(CNO)3 с добавлением солей сурьмы и бария в качестве стабилизаторов;

• неоржавляющие инициирующие вещества на основе азида свинца Pb(N3)2 и тринитрорезоцитата свинца.

Заключение

Боевые качества оружия прежде всего его эффективность и, в значительной степени, маневренность определяются баллистическими характеристиками выбранного

патрона.

 Устройство патрона оказывает существенное влияние и на надежность оружия. Увеличение жесткости пули отрицательно сказывается на живучести ствола.

Точность изготовления элементов патрона влияет на эффективность и надежность оружия. Как правило допуска на размеры патронов или пуль задаются с точность до 0,01 мм. Контрольный инструмент имеет точность 0,001 мм. От точности изготовления гильзы и её прочности во многом зависят функциональная надежность запирающих механизмов оружия, ударных механизмов и безопасность обращения с боеприпасами.

Требования к пуле определяются необходимостью обеспечить меткость стрельбы, прочность оболочки при прохождении канала ствола и эффективное действие у цели. Эти требования должны обеспечиваться высокой точностью изготовления при сложной геометрической форме и высокой прочностью пульной оболочки.

К современному патрону предъявляются весьма жесткие требования по обеспечению сохранности его боевых и служебных свойств при длительном (до 25-30 лет) хранении.

Список использованных первоисточников.

1. Благовестов, А. Стрелковое оружие / А. Благовестов, Б. Проказов. - Москва: Высшая школа, 2018. - 514 c..

2. Вальтер, Шульц 1000 видов огнестрельного оружия. От Средних веков до наших дней / Шульц Вальтер. - М.: Белый город, 2018. - 297 c.

3. Жук, А. Б. Справочник по стрелковому оружию. Револьверы, пистолеты, пистолеты-пулеметы, винтовки, автоматы / А.Б. Жук. - М.: Воениздат, 2017. - 736 c.

4. Наумов М., Шпаковский В., Кудишин И. Оружие и битвы: Энциклопедия. — М.: Изд-во Эксмо, 2002. — 128 с.

5. Военный энциклопедический словарь / Пред. гл. ред. комиссии С.Ф.Ахромеев. — М.: Воениздат, 1986 г.
