Р Е Ф Е Р А Т

по дисциплине: «Введение в специальность»

на тему: «Унитарный патрон»

Специальность «Стрелково-пушечное, артиллерийское и ракетное оружие»

КГТА 170102.001

«ИСПОЛНИТЕЛЬ»

Студент гр. М-120(3п.)

_______________Новиков Д. В.

«___» ________ 20 ___г.

Ковров 2021

Содержание

Введение 3

1. История 4 – 8

2. Устройство патронов 9

• Пуля 10-11

• Гильза 12-13

• Пороховой заряд 14-16

• Капсуль 17-18

Заключение 19

Список использованных первоисточников 20

Введение

Унитарный патрон — разновидность оружейного патрона, в котором  метательный заряд , воспламеняющий элемент (капсюль-воспламенитель) и снаряд в форме пули, дроби или иного поражающего элемента заключены в одно цельное изделие (либо в котором снаряд отсутствует как таковой, как например в холостом патроне), упрощающее и значительно ускоряющее процедуру  перезарядки огнестрельного оружия . Изобретение унитарного патрона, в свою очередь, сделало возможным переход от дульнозарядного к казнозарядному оружию, появление магазинного оружия, а затем полуавтоматического и автоматического оружия.

Перечисленные этапы развития стрелкового оружия одновременно с эволюцией самого унитарного патрона приводили каждый к революционным преобразованиям в военном деле, сказывались кардинальным образом на изменении тактики ведения боя. Унитарный патрон прошёл ряд этапов развития, начиная с его изобретения в начале XIX века, придания ему современного вида ко второй половине XIX века и заканчивая серединой ХХ века, ознаменовавшейся массовым внедрением автоматического оружия под промежуточный патрон. Внедрение бумажного унитарного патрона на начальном этапе его развития привело к окончательному отказу от линейной тактики боя в пользу действий в рассыпном строю, затем в стрелковой цепи.

Внедрение металлического унитарного патрона сделало возможным автоматизированное производство патронов, которые до того изготавливались вручную, что позволило предприятиям патронной промышленности увеличить темпы производства патронов в десятки и сотни раз.

История

Патрон (унитарный патрон) — боеприпас стрелкового оружия и малокалиберных пушек (до 76 мм), заряжается в один (лат. unitas — «единство») приём. Унитарным патроном могут быть артиллерийский выстрел или патрон, в котором снаряд (пуля, картечь или заряд дроби), заряд пороха, воспламеняющий элемент (капсюль-воспламенитель) и, иногда, дополнительные элементы соединены в одно целое посредством гильзы. Артиллерийский патрон — артиллерийский выстрел калибра 20-76 мм. Такой же выстрел калибром свыше 76 мм называется артиллерийским выстрелом унитарного заряжания.

Название унитарного получил в XIX веке для отличия от более ранних патронов, с которыми не был совмещен капсюль, заряжавшийся отдельно. В современном казнозарядном стрелковом оружии применяются исключительно унитарные патроны.

В ранних образцах оружия, заряжающегося с дула, отмеренный заряд пороха засыпался в ствол, где уплотнялся пыжом из кожи, войлока или пакли при помощи шомпола; затем в ствол вкатывалась свинцовая пуля сферической формы, которая фиксировалась ещё одним пыжом для избежания её выкатывания из ствола в случае наклонения его вниз при прицеливании. После этого следовало насыпать затравку пороха из пороховницы на полку, в которой имелось запальное отверстие, сообщавшееся с полостью ствола, в которой находился пороховой заряд — и только тогда оружие было готово к выстрелу.

Некоторого повышения скорострельности удалось добиться благодаря изобретению в XVII веке патрона — комплекта для производства выстрела. На пороховом заводе дозированные заряды пороха расфасовывались в бумажные пакетики, к которым прикреплялись и пули. При заряжании стрелок разрывал бумажную оболочку патрона, высыпал порох в ствол оружия, использовал бумагу в качестве пыжа и досылал сверху пулю. Регулярные русские воинские формирования — стрельцы — носили через плечо «берендейку» (прототип современного патронташа) — превязь с висящими на шнурах деревянными пеналами, в которых хранились эти фасованные заряды и пули. Артиллерийские заряды также расфасовывались в бумажные или полотняные картузы (от фр. cartouche — «патрон»).

Появление патрона не освобождало стрелка от необходимости подсыпать затравку на полку, что занимало значительную часть времени при заряжении. Поэтому, в частности, до изобретения унитарного патрона появление действительного скорострельного оружия было принципиально невозможно. Стрелок был избавлен от этой необходимости, когда в 1818 году англичанин Джозеф Эгг изобрел капсюль. Капсюль, представлявший собой медный колпачок с легковоспламеняющейся инициирующей смесью внутри, надевался отдельно на брандтрубку и при выстреле разбивался ударом курка. Применялись также бумажные пистоны.

Заряженная пищаль в разрезе:

1 — запальное отверстие,

2 — пороховой заряд,

3 — уплотнительный пыж (пакля),

4 — пуля,

5 — фиксирующий пыж.

В 1827 году Николай Дрейзе предложил патрон, в котором в одной бумажной гильзе объединялась пуля, порох и капсюль (точнее, пистон). Процесс изготовления предлагаемого Дрейзе патрона был следующим: в бумажную гильзу насыпали порох, затем вставляли сплошной, папковый цилиндр (шпигель), в нижнее основание которого впрессовывалась лепёшка ударного состава, а в верхнем делалось соответствующее форме пули углубление, и яйцевидную, свинцовую пулю.

При спуске курка игла, составляющая часть замка, прокалывала заряд и лепёшку ударного состава, отчего последняя воспламенялась — происходил выстрел; при этом шпигель пороховыми газами вжимался в нарезы ствола и, обжимая пулю, заставлял её принимать участие в своём вращении по нарезам. После австро-прусской кампании 1866 г. произошёл повсеместный переход к унитарным патронам и ружьям, заряжающимся с казны.

Опыт скоро показал, что бумажные патроны портятся от сырости — лепёшки ударного состава отделяются от отсыревших доньев, что являлось причиной осечек, поэтому в России уже в 1869 г. было решено переделать 6-линейные винтовки по системе Крнка, приняв с целью лучшей обтюрации и упрощения устройства замка унитарный патрон с металлической гильзой.

Назначение унитарных металлических патронов состоит в достижении высокой скорострельности и устранении прорыва пороховых газов при выстреле. Металлическая гильза патрона должна, расширяясь, плотно прилегать к стенам патронника и переднему срезу затвора, чтобы устранить прорыв газов через затвор, а после выстрела — принять первоначальные размеры, чтобы её извлечение из ствола происходило без затруднения.

Эти требования выполняются двумя способами, почему и металлические патроны разделяются на две категории: патроны с цельнотянутыми гильзами, и с составными.

В цельнотянутых гильзах боковые стенки и дно составляют одно целое, получаются они из кружка листовой латуни последовательными вытяжками.

Составные гильзы свертываются из тонкой листовой латуни в один или несколько оборотов; отдельное дно прочно окрыляется с боковыми стенками. При выстреле гильза развертывается, и края ее m и n плотно прилегают к патроннику; после выстрела она легко извлекается, даже и при большом, в несколько точек, зазоре, тогда как цельнотянутые гильзы действуют исправно только при малом (не более ½ точки) зазоре. После придания гильзе надлежащей формы стенки ее внутри покрываются лаком для предохранения металла от окисления, затем в дно гильзы вставляют капсюль.

Патроны в зависимости от места расположения ударного состава делятся на: кольцевого воспламенения, когда ударный состав впрессовывается внутрь гильзы по окружности ее дна, и центрального огня, когда ударный состав заключается в капсюль и устанавливается в центре дна; все составные патроны — центрального огня. В патроне кольцевого воспламенения гильзы могут часто разрываться, так как при воспламенении ударного состава дно гильзы, где металл ослаблен двойным перегибом, подвергается наибольшему давлению газов.

В США, в 1857 году  произошло другое важное событие в истории развития боеприпасов, — американские оружейники Хорас Смит и Д. Б. Вессон запустили в производство цельнометаллический унитарный патрон оригинальной конструкции, водонепроницаемый, кольцевого воспламенения . Патрон конструкции «Смит-Вессон», обеспечивавший такое немаловажное качество как всепогодность, тем самым обеспечил эффективное применение стрелкового оружия в любых погодных условиях без риска отсыревания пороха и в отличие от других вариантов патронов той поры, гарантированно защищал стрелка от единовременной детонации всего заряженного боекомплекта (что было распространённым происшествием при обращении с многозарядным оружием середины XIX века) и связанных с этим травм. Так, к примеру, американские военнослужащие, как в рядах федеральных войск, так и Конфедерации, опасались вооружаться револьверными карабинами Кольта, зная об имевших место случаях, когда в результате детонации зарядов в барабане стрелок лишился кисти руки, что обусловило их ограниченное применение только в тыловых гарнизонах. С внедрением металлического патрона не только возросла безопасность в обращении с оружием, но стало возможно их автоматизированное (конвейерное) массовое производство.

До этого бумажные патроны собирались вручную, что было довольно трудоёмким процессом; на американских оружейных предприятиях до внедрения там металлического патрона работницы-женщины в штате занимались снаряжением и запечатыванием боеприпасов — это было распространённым занятием женщин и детей, как в США, так и в Британии, где на производстве боеприпасов трудились дети-сироты. Каждый выстрел периода Гражданской войны в США был сделан патроном, изготовленным вручную. Развитие технологий патронного производства позволяло разработать специальные прессовальные станки для изготовления металлических гильз и такие же станки для их снаряжения.

Кроме того, внедрение металлического унитарного патрона вкупе с совершенствованием механизмов извлечения стреляных гильз  позволило перезаряжать оружие в гораздо более короткий интервал времени и проторило путь к появлению самозарядному, а затем и автоматического оружия.

унитарный патрон с металлической гильзой в разборе. Сверху вниз: 1.пуля; 2. пороховой заряд; 3. гильза; 4. капсюль.

Устройство патронов стрелкового огнестрельного оружия и их основных частей

В общем случае патроны стрелкового огнестрельного оружия состоят из четырех основных элементов:

• Метаемого элемента (пули , дроби , картечи и др.)

• Гильзы

• Метательного (порохового) заряда

• Капсюля-воспламенителя

Для снаряжения патронов к гладкоствольному оружию используют также пыжи и прокладки.

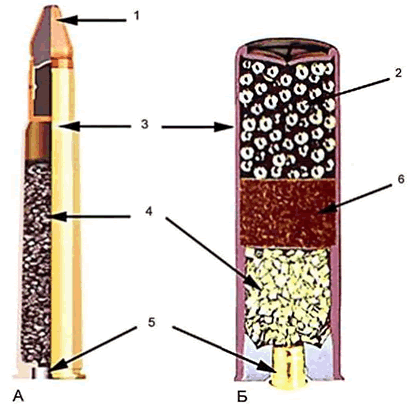

Устройство патронов стрелкового огнестрельного оружия:

А - патрон для нарезного огнестрельного оружия;

Б - патрон для гладкоствольного огнестрельного оружия.

1 - пуля; 2 - дробовой заряд; 3 - гильза; 4 - метательный (пороховой) заряд; 5 - капсюль-воспламенитель; 6 – пыж

Пуля

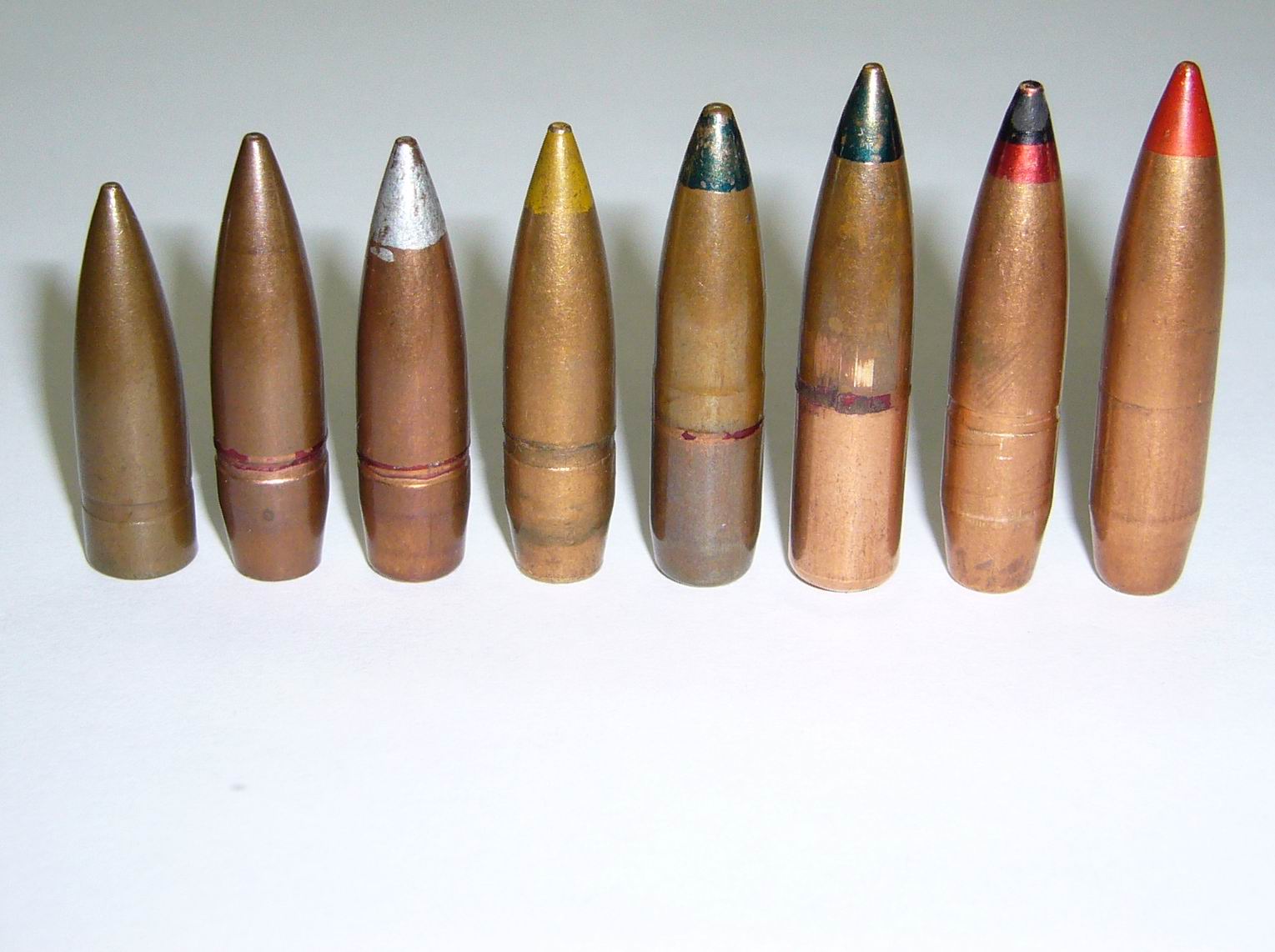

Пули к боевым патронам делятся на обыкновенные и специальные. Основным видом пули является обыкновенная пуля.

К специальным относятся бронебойные, зажигательные ,трассирующие. Обыкновенные и бронебойные пули воздействует на цель лишь механически, поражая их силой удара.

Также существуют экспансивные (разворачивающиеся) и разрывные (взрывающиеся) пули, но их применение в боевых действиях для поражения живой силы запрещено Гаагской конвенцией 1899 года.

Однако такие пули неоднократно применялись в боевых действиях и после принятия Гаагской конвенции, а в ограниченных масштабах используются и в настоящее время^[2]. Например, пули типа МДЗ (мгновенного действия зажигательная) и их иностранные аналоги являются de facto разрывными, они применяются для стрельбы из пулемётов по низколетящим самолётам и вертолётам, эпизодически — по иным целям. Обычные дробь и картечь тоже формально относятся к категории экспансивных пуль, соответственно, de jure боевые дробовики тоже запрещены к применению по живой силе.

Устройство обыкновенной пули простое: обычно такие пули состоят из свинцового сердечника, заключённого в оболочку из более твёрдого материала (например, мельхиора, латуни или стали, покрытой слоем томпака). В головной части иногда располагается стальной сердечник для увеличения пробиваемости.

В бронебойных пулях сердечник изготавливается из твёрдых сплавов. Свинцовый сердечник по-прежнему сохраняется для увеличения массы и плотности монтажа.

В зажигательных и трассирующих пулях находятся дополнительно специальные химические составы. Воспламенение трассирующего состава при выстреле происходит от пороховых газов, для этого используется вспомогательный воспламенительный состав.

Чем больше длина пули, тем больше её поперечная нагрузка (отношение массы к единице площади поперечного сечения), тем выше сохранение энергии на траектории, отлогость траектории, кинетическая энергия.

Со временем был установлен тип пули несколько облегчённой, остроконечной. Траектория полёта таких пуль из-за уменьшенной массы, а, значит, поперечной нагрузки, и из-за повышения за счёт этого начальной скорости, оказалась более отлогой в начале и более крутой в конце.

Остроконечные пули, обладающие большей скоростью полёта, оказали способность распространять силу удара по кругу в стороны, повышая тем самым своё поражающее действие (разрушающее действие). Иногда, для увеличения поражающего действия пули, центр её массы смещают к хвостовой части.

С этой целью, например, в английской пуле Мк-VII (1914) сердечник сделан не целиком из свинца, а с алюминиевой или фибровой головной частью, а в японской пуле, из-за неодинаковой толщины стенок оболочки, основная масса свинцового сердечника оказалась сосредоточена в хвостовой части. Наконец, тяжёлый сердечник может не занимать головную часть пули, оставляя её пустотелой, а, значит, лёгкой (пуля к патрону 5,45×39 мм). При встрече с препятствием, особенно в той части траектории, где она уже заметно отклонилась от линии бросания, такие пули проявляют способность, в силу явления прецессии («водит носом»), резко менять своё положение и проникать в препятствие не головной частью, а боком. Для повышения останавливающего действия используются и другие способы

Гильза

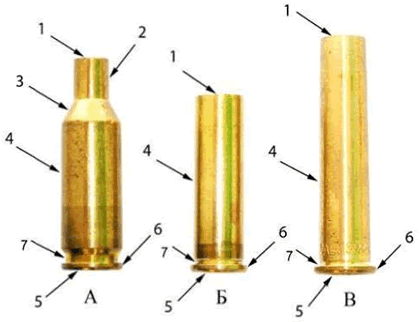

Гильза — часть патрона, предназначенная для размещения и предохранения от внешних воздействий метательного заряда, крепления капсюля-воспламенителя и метаемого элемента, для базирования в патроннике и обтюрации пороховых газов при выстреле.
