Материал: Трехэтажный жилой дом в г. Тотьма

а) Полная нормативная нагрузка:

, Н/м, (2.1)

б) Полная расчетная нагрузка:

 , Н/м, (2.2)

Рисунок 2.1 - Расчетная схема стропильной ноги

в) Максимальный изгибающий момент в сечении:

, Н*м, (2.3)

г) Требуемый момент сопротивления сечения:

, см3, (2.4)

д) Требуемая высота сечения:

, см, (2.5)

По сортаменту принимаем стропила высотой h=175 мм.

е) Проверка прочности принятого сечения:

, см3, (2.6)

, Н/см2, (2.7)

Условие выполняется, значит, прочность обеспечена.

и) Проверка жесткости наклонной стропильной ноги:

, см4, (2.8)

, (2.9)

к) Проверка сечения в середине нижнего участка под действием пролетного момента М1, который определяется как для простой балки на 2х опорах:

, Н*м, (2.10)

, Н/см2, (2.11)

Принимаем сечение стропильной ноги 2х(50х175(h)) мм.

2.2     РАСЧЕТ ЛЕНТОЧНОГО ФУНДАМЕНТА

Расчет фундаментов выполняется по трем сечениям:

1)       по наружной несущей стене;

2)      по внутренней несущей стене;

)        по самонесущей стене.

Таблица 2. 2 - Нагрузка на стропильную кровлю, Н/м2

Таблица 2.4 - Нагрузка от междуэтажного перекрытия, Н/м2

Таблица 2.5 - Нагрузка от перекрытия над подвалом, Н/м2

а) Сбор нагрузок по сечениям:

Сечение 1-1:

Крыша стропильная: .

Чердачное перекрытие: .

Междуэтажное перекрытие: .

Перекрытие над подвалом: .

Наружная стена t=770мм:

,55·(1-0,2)·[0,64·18+0,14·0,4+0,12·18]=93954,2Н/м.

Фундамент: .

Всего по сечению 1-1: 206811 Н/м.

Сечение 2-2:

Крыша стропильная:

.

Чердачное перекрытие:

.

Междуэтажное перекрытие:

.

Перекрытие над подвалом:

.

Внутренняя стена t=380мм:

,55·180,38·1]=58482Н/м.

Фундамент:

.

Всего по сечению 2-2: 235446 Н/м.

Сечение 3-3:

Крыша стропильная:

.

Наружная стена t=770мм:

,55·[0,64·18+0,14·0,4+0,12·18]=117442,8Н/м.

Фундамент:

.

Всего по сечению 3-3: 159935,6Н/м.

б) Определяем расчетное сопротивление по формуле (5.7) [23]. Основания зданий и сооружений для 3 сечений:

, кПа, (2.12)

где  и   - коэффициенты, условий работы, принимаемые по табл. 5.4 [23];- коэффициент, принимаемый равным: k = 1;

 - коэффициенты, принимаемые по табл. 5.5 [23];

 - коэффициент, принимаемый равным:

при b < 10 м - =1;- ширина подошвы фундамента, м;

 - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента, кН/м3;

 - то же, залегающих выше подошвы;

 - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2);- глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:

, м, (2.13)

где  - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

 - толщина конструкции пола подвала, м;

 - расчетное значение удельного веса конструкции пола подвала, кН/м3;

 - глубина подвала - расстояние от уровня планировки до пола подвала, м.

в) Требуемая ширина подошвы фундамента:

, м, (2.14)

по сечению 1-1: ,

по сечению 2-2: ,

по сечению 3-3: .

г) Расчет осадки фундамента:

, см, (2.15)

где b - безразмерный коэффициент, равный 0,8;

szp,i - среднее значение дополнительного вертикального нормального напряжения в i-м слое грунта, равное полусумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента;

hi и Еi - соответственно толщина и модуль деформации i-го слоя грунта;

n - число слоев, на которые разбита сжимаемая толща основания.

Расчет осадки выполняется в табличной форме по трем сечениям.

P1-1=P01-1 - γ·d=147,9 - 21,6·2,3=98,22 кПа ,

P2-2=P02-2- γ·d=167,9 - 21,6·2,3=118,22 кПа ,

P3-3=P03-3 - γ·d=160 - 21,6·2,3=110,32 кПа .

Таблица 2.6 - Расчет осадки

S=0,003+0,002+0,001+0,001=0,007 м;

S=0,003+0,002+0,001+0,001+0,0004=0,0074 м;

S=0,003+0,002+0,001+0,0005=0,0065 м.

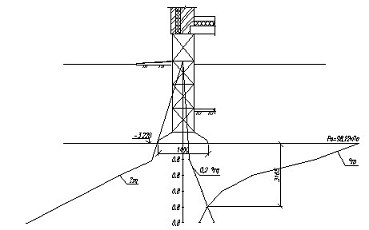

Рисунок 2.2 - Схема распределения вертикальных напряжений, осадка в сечении 1-1

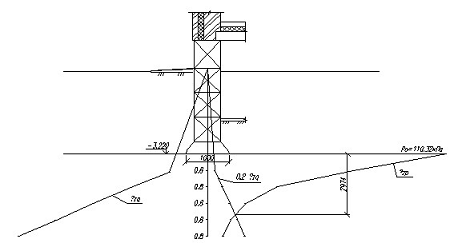

Рисунок 2.3 - Схема распределения вертикальных напряжений, осадка в сечении 3-3

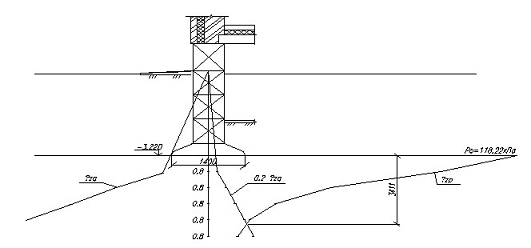

Рисунок 2.4 - Схема распределения вертикальных напряжений, осадка в сечении 2-2

3.
ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3.1     ТЕХКАРТА НА ВЫПОЛНЕНИЕ РАБОТ «0» ЦИКЛА

Технологическая карта разработана на земляные работы и монтаж ленточного фундамента для трехэтажного жилого дома по Северному переулку в г. Тотьме Вологодской области. Здание выполнено с продольными и поперечными несущими стенами, имеет подвал. Размер дома в плане 37,5 х13,94 м, высота в коньке 12,255м. Масса наиболее тяжелого элемента 2150кг (фундаментная плита).

Материалы - бетон для монолитных заделок класса В-12,5, раствор марки 100 и сборные конструкции доставляются на строительную площадку с заводов ЖБИ автотранспортом.

Грунт под подошвой фундамента - суглинок.

Монтажный механизм принят с учетом наличия его в строительной организации.

3.1.1  СОСТАВ РАБОТ

В состав работ, рассматриваемых картой, входят:

-        срезка растительного слоя бульдозером;

-       разработка грунта экскаватором;

-       устройство песчаной подготовки под фундамент;

-       выгрузка конструкций в зоне действия монтажного механизма;

-       монтаж элементов фундамента;

-       устройство монолитных заделок в фундаменте;

-       армирование поясов жесткости;

-       гидроизоляция;

-       обратная засыпка.

3.1.2
ПОДСЧЕТ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ ПРИ РАЗРАБОТКЕ КОТЛОВАНА

а) Определение размеров котлована по низу

Окончательный размер котлована будет складываться из нескольких параметров: размеры здания в плане (по заданию) 17,3 х 42,06м; с’ = 1,5м - рабочая зона котлована, расположенная по периметру сторон здания. Таким образом, размеры котлована по низу (а х в) в плане составляют 20,3 х 45,06м.

б) Определение заложения откоса

Определяем заложение откоса по формуле:

a’=m·h, м, (3.1)

где m - коэффициент откоса, величина обратная крутизне откоса и равная 0,75;

h - глубина котлована, принимаемая по заданию 2,5м.

а’ = 2,5·0,75 = 1,875м.

Затем их значения наносятся на план котлована, соединяя при этом крайние точки заложения прямыми линиями, в результате которых на чертеже получается очертание откосов.

в) Определение размеров котлована по верху

, м, (3.2)

, м, (3.3)

где а и b  - размер котлована по низу, равный 45,06м (20,3м);

a’ - величина заложения откоса, a’=1,875м;
