5.10 Приложения

5.10.1 В приложения рекомендуется включать материалы, которые по каким-либо причинам не могут быть помещены в основной части и дополняют текст документа.

(Измененная редакция, Изм. N2 4).

5.10.2 В приложения включают: - промежуточные доказательства;

• громоздкие формулы и расчеты;

• таблицы и графики большого формата;

• массивы данных;

• описания приборов, применяемых для проведения измерений и экспериментов, использованные методы и методики исследования;

• инструкции и методики, разработанные в процессе выполнения работы;

• описания алгоритмов и программ;

• иллюстрации вспомогательного характера;

• другие материалы, загромождающие основную часть документа.

(Измененная редакция, Изм. N2 4).

5.10.3 Приложения оформляются как продолжение данного документа и располагаются после списка использованных источников.

(Измененная редакция, Изм. 4).

5.10.4 На все приложения должны быть ссылки в тексте. Приложения располагаются в порядке ссылок на них в тексте.

Пример — «... характеристики в приложении А».

(Измененная редакция, Изм. N2 4).

5.10.5 Приложение должно иметь заголовок, который записывается ниже слова

«ПРИЛОЖЕНИЕ» по центру относительно текста с прописной буквы.

(Измененная редакция, Изм. N2 4).

5.10.6 Приложения обозначаются прописными буквами русского алфавита, начиная с буквы «А» (за исключением букв Ё, З, И, О, Ч, Ъ, Ы, Ь).

Пример - ПРИЛОЖЕНИЕ А.

В случае полного использования для обозначения приложений букв русского алфавита допускается использование латинского алфавита или арабских цифр. Если документ имеет только одно приложение, то оно обозначается «ПРИЛОЖЕНИЕ А».

(Измененная редакция, Изм. .У2 4).

5.10.7 Текст приложения при необходимости может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруются арабскими цифрами в пределах каждого приложения. При этом перед номером обозначения ставится буквенное обозначение данного приложения.

Пример — «.. .четвертый раздел приложения В имеет обозначение В.4».

(Измененная редакция, Изм. .У2 4).

5.10.8 Приложения должны иметь общую с остальной частью документа нумерацию страниц.

(Измененная редакция, Изм. .У2 4).

6 Требования к оформлению учебных текстовых документов

6.1 Оформление иллюстраций

6.1.1 Иллюстрации (рисунки, чертежи, графики, схемы, компьютерные распечатки, диаграммы, фотоснимки и другие наглядные материалы) являются дополнением текста. Количество иллюстраций должно быть достаточным для пояснения излагаемого материала. Иллюстрации могут располагаться как по тексту документа, так и в приложениях.

6.1.2 Иллюстрации следует располагать непосредственно после текста, в котором они упоминаются впервые, на следующей странице или в приложениях. На каждую иллюстрацию должна быть ссылка в тексте. Иллюстрации в текстовом документе обозначаются как рисунки.

6.1 .З Иллюстрации должны соответствовать требованиям стандартов Единой системы конструкторской документации (ЕСКД).

(Измененная редакция, Изм. .У2 2).

Допускается выполнение иллюстраций вручную, с помощью фотографической и компьютерной печати, ксерокопированием, в том числе и в цветном варианте.

6.1.4 Фотоснимки размером менее формата А4 наклеиваются на стандартные листы белой бумаги формата А4.

6.1.5 Иллюстрации, за исключением иллюстраций в приложениях, нумеруются сквозной нумерацией арабскими цифрами.

Если в документе одна иллюстрация, то она обозначается «Рисунок 1».

6.1.6 При большом количестве иллюстраций допускается нумеровать их в пределах данного раздела. В этом случае номер иллюстрации должен состоять из номера раздела и порядкового номера иллюстрации, которые разделяются точкой.

Пример — Рисунок 1.12

6.1.7 При ссылках в тексте на иллюстрации следует писать «...в соответствии с рисунком 1 ...» (при сквозной нумерации) или «...в соответствии с рисунком 1.12...» (при нумерации в пределах раздела).

6.1.8 Иллюстрации, при необходимости, могут иметь наименования и пояснительные данные (подрисуночный текст), которые располагаются под иллюстрацией в середине страницы (рисунок 1).

Слово «Рисунок», его номер и (через тире) наименование иллюстрации (с прописной буквы, без точки в конце), помещаются ниже иллюстрации, после пояснительных данных.

Пример — Рисунок 1.14 — Детали прибора

Пример оформления иллюстрации приведен на рисунке 1.

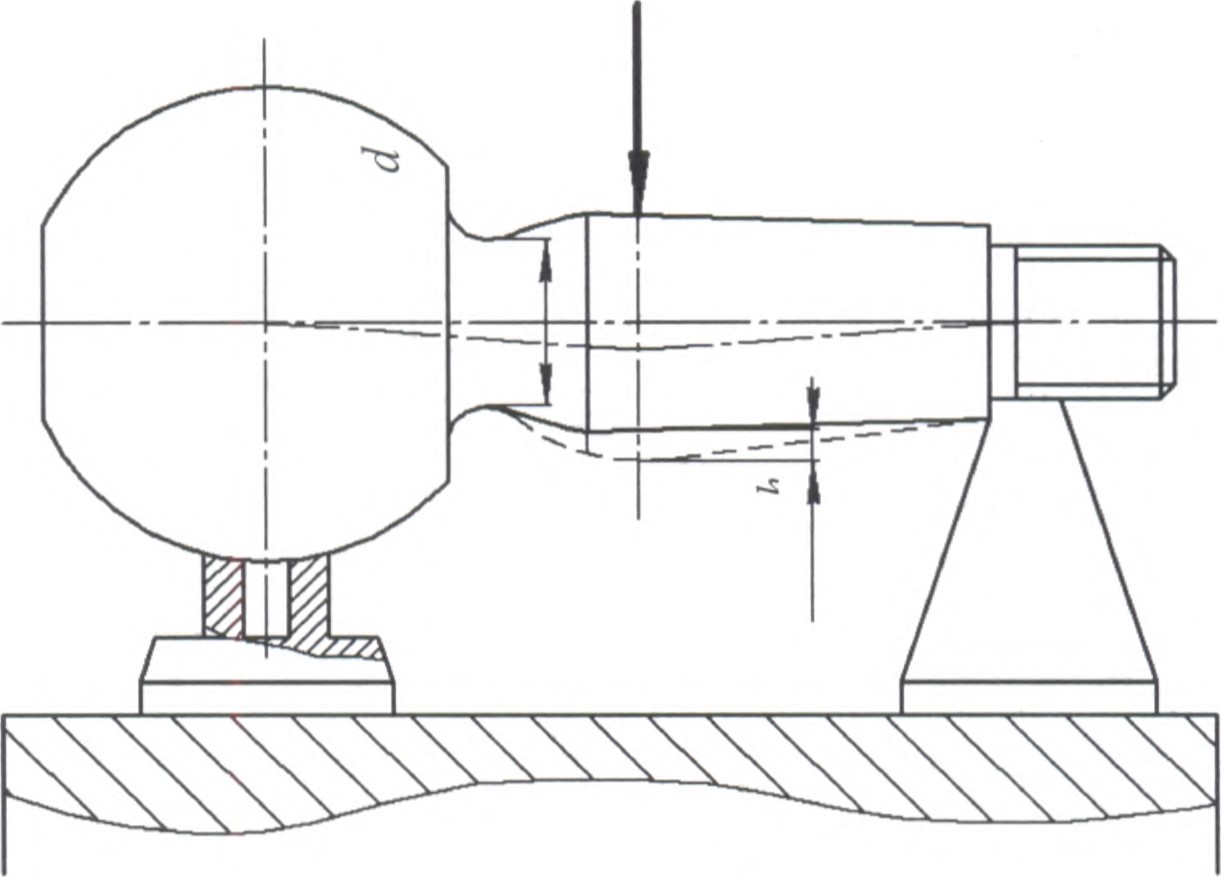

Р - статическая нагрузка d - диаметр шейки h - величина деформации

Рисунок 1 — Проверка прочности шарового пальца

6.1.9 Иллюстрации в приложениях имеют отдельную нумерацию арабскими цифрами с добавлением перед номером буквенного обозначения приложения через точку.

Пример — Рисунок А.З — Принципиальная схема устройства

6.2 Построение таблиц

6.2.1 Таблицы применяются для лучшей наглядности и удобства сравнения показателей. Цифровой материал, как правило, оформляется в виде таблиц.

6.2.2 Таблицу следует располагать в документе непосредственно после текста, в котором она впервые упоминается, или на следующей странице.

6.2.3 На все таблицы должны быть ссылки в документе. При ссылке в тексте следует писать слово «таблица» с указанием её номера.

Пример — «... анализ данных, представленных в таблице 1, показывает, что. ..».

Пример оформления таблицы приведен на рисунке 2.

Таблица 1 — Осреднённые результаты испытаний

1

5

4

2 З

1. — головка

2. — боковик (графа для заголовков)

З — графы (колонки)

4. — Строки (горизонтальные ряды)

5. — Подзаголовки граф

6. — Заголовки граф

Рисунок 2 — Пример оформления таблицы

6.2.4 Таблицу с большим количеством граф (столбцов, колонок) допускается делить на части и помещать одну часть под другой в пределах одной страницы документа. Если строки и графы таблицы выходят за формат страницы, то в первом случае в каждой части повторяется головка (строка или строки для заголовков) таблицы, а во втором случае — боковик (графа для заголовков) таблицы (рисунок З).

Таблица 2 — Название таблицы

Продолжение таблицы 2

Рисунок З — Пример переноса широкой таблицы в пределах одной страницы

(Введён дополнительно, Изм. 4).

При делении таблицы на части допускается её головку или боковик заменять соответственно номерами граф и строк. При этом нумеруются арабскими цифрами графы и (или) строки первой части таблицы, с повторением этой нумерации в последующих частях таблицы (рисунок 4).

Таблица З — Название таблицы

Продолжение таблицы З

Рисунок 4 — Пример переноса таблицы на следующую страницу

(Введён дополнительно, Изм. N2 4).

Если в разных строках одной графы повторяющийся текст состоит из одного слова, то его после первого написания допускается заменять кавычками; если из двух и более слов, то при первом повторении его заменяют словами «То же», а далее кавычками.

Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических, физических, химических и других символов не допускается.

Если цифровые или иные данные в какой-либо ячейке таблицы не приводят, то в ней ставится прочерк. Пустые ячейки в таблице не допускаются (рисунок 5).

Таблица 4 — Название таблицы

Рисунок 5 — Пример заполнения таблицы данными

(Введён дополнительно, Изм. N2 4).

6.2.5 Таблица может иметь название. Название таблицы должно отражать её содержание, быть точным и кратким. Название помещается над таблицей слева, без абзацного ОТСТУпа, после слова «Таблица», с прописной буквы, в одну строку с её номером, через тире. Точка в конце названия таблицы не ставится (рисунок 2).

(Измененная редакция, Изм. .У2 4).

6.2.6 Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией по всему документу. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы в разделе, которые разделяются точкой.

Пример —

Таблица 6.4 — Название таблицы

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой буквенного обозначения приложения.

Пример — «... данные в приложении Б (таблица Б. 1).»

Если в документе одна таблица, то она должна быть обозначена «Таблица 1», или «Таблица Д. 1 » (если она приведена в приложении Д).

(Введён дополнительно, Изм. .У2 4).

6.2.7 Заголовки и подзаголовки граф и строк таблицы следует писать с прописной бу-

квы в единственном числе.

Если подзаголовки граф составляют одно предложение с заголовком, то они пишутся со строчной буквы. В конце заголовков и подзаголовков таблицы точки не ставят.
