Материал: ТКП-самостоятельная

Задание № 22 Приставка индикатора к прессу Бринелля

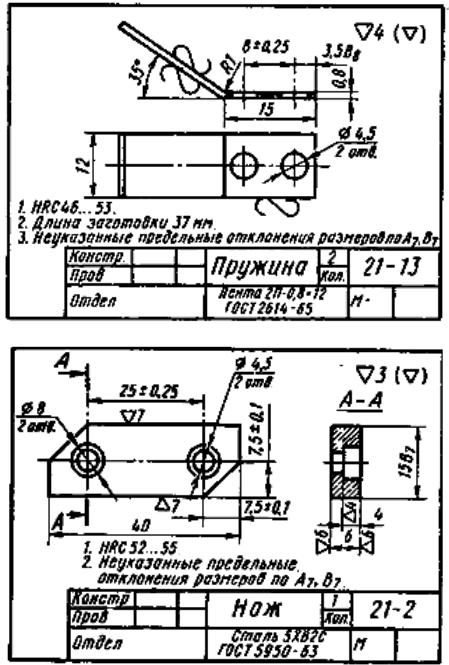

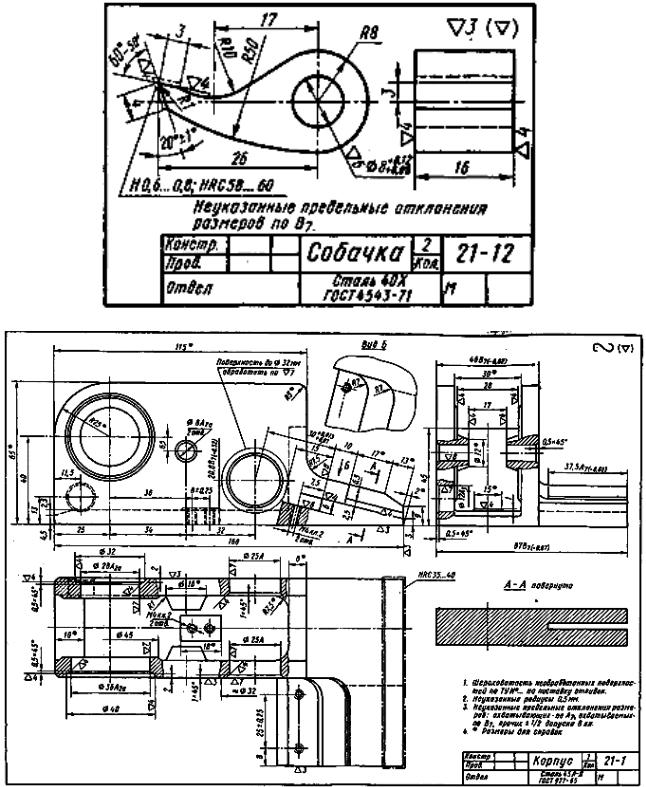

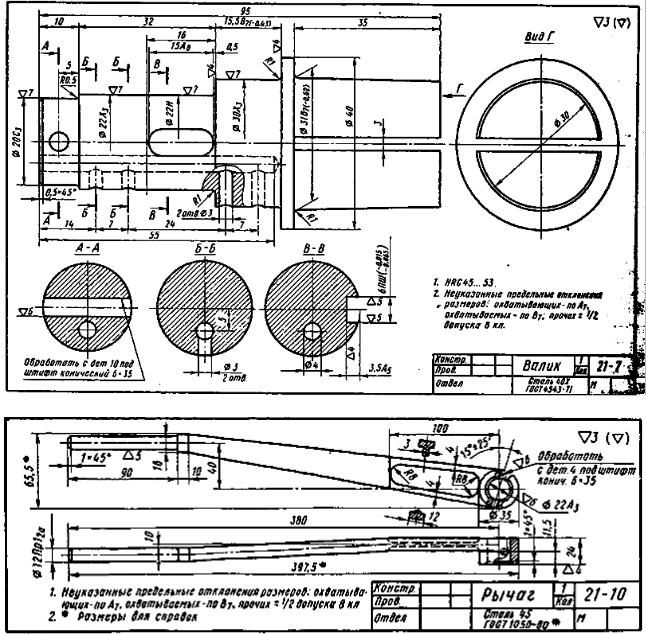

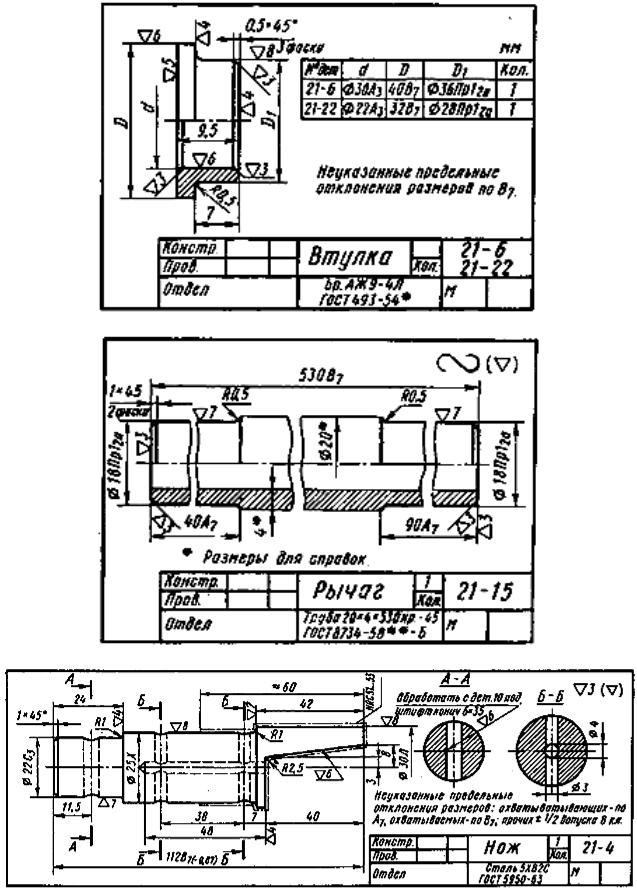

Выполнить сборочный чертеж приставки по рабочим чертежам деталей и описанию устройства. Установить необходимое число проекций. На главном виде сборочного чертежа корпус / расположить так, как он изображен на главном виде чертежадетали.Заданиевыполнитьвмасштабе2:1.

Прим еч ани е. Чертежи деталей5, 9, 10, 11, 17, 18, 24, 27 и 29 не даны. Ихследует найти в техническихсправочникахпо указанным нижеГОСТам. Дет.5 — jиндикатор, покупной На сборочном чертежеегопоказатьнаглавномвиделинией, применяемой дляизображенияпограничныхдеталей. Дет. 9—шайба5,ГОСТ11371—68*;дет.10 — гайкаМ5,ГОСТ2526—70;дет.И —штифтцилиндрический ЗГХ16,ГОСТ3128—70;дет.17 —винтМ3Х10,ГОСТ17473—72;дет.18 —винтМ4Х12,ГОСТ1491— 72; дет. 24 — шарик НØ5, ГОСТ 3722—60; дет. 27 — шплинт 1X6, ГОСТ 397—66*; дет. 29 — винт М3Х 6,ГОСТ17473-72.

Детали 9, 10, 17 и 18 подлежат воронению. На сборочном чертеже отметить это в спецификации в графе«Примечание».

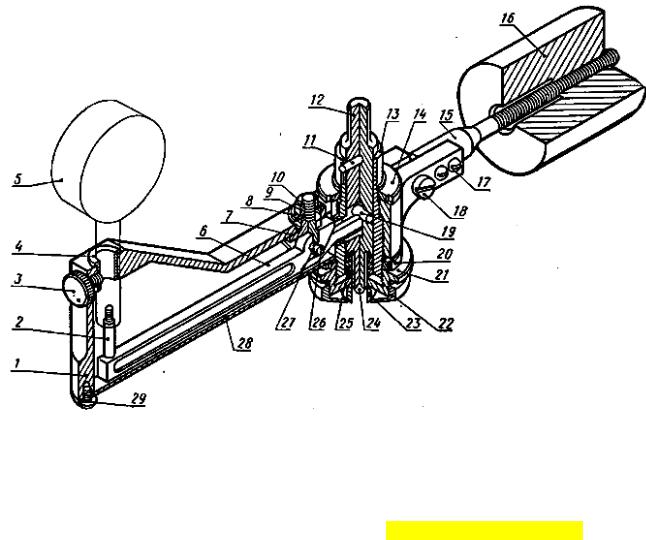

Устройство и работа прибора. Приставка предназначена для испытания твердости металлов. Степень твердости характеризуется глубиной отпечатка шарика определенного диаметра на поверхности испытываемого образца под действием заданнойнагрузкивтечениеопределенноговремени.

Рассмотрим порядок сборки прибора и работу его.

Вотверстие Ø12А корпуса 1 сверху запрессовывают втулку 8. Плоскость среза

вотверстии Ø8 ее должна быть параллельна продольной оси корпуса. В отверстие втулки снизу пропускают вилку 7 и затягивают гайкой 10 с шайбой 9.

Далее собирают вместе детали 11, 12, 13, 19 и 24.

В отверстие Ø4А штока 12 запрессовывают призму 19 так, чтобы ребро ее было направлено в сторону сферической выемки штока. В эту выемку
