Материал: ТКП-самостоятельная

Задание 2

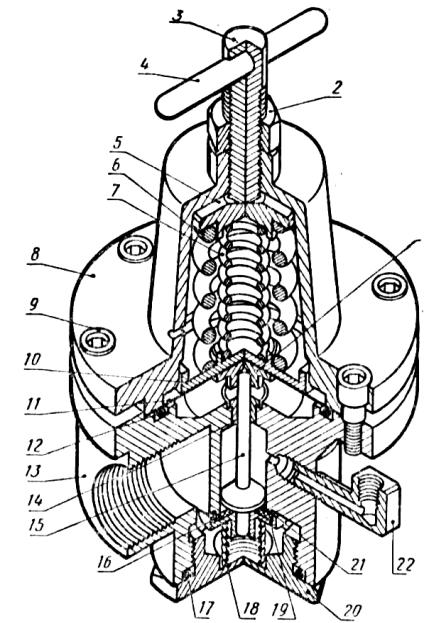

Регулятор давления

Выполнить сборочный чертеж регулятора по рабочим чертежам его деталей и описанию устройства. На главном виде сборочного чертежа корпус 13 расположить так, как он изображен на главном виде чертежа детали. Масштаб сборочного чертежа 2:1. Приступая к выполнению сборочного чертежа, ознакомьтесь с конструкцией каждой детали и со всеми обозначениями на рабочих чертежах.

П р и м е ч а н и е . Рабочие чертежи деталей 2 и 9 не даны: дет. 2 — гайка М16Х1,5,

ГОСТ 2526—70; дет. 9 — винт М8, ГОСТ 11738—72.
