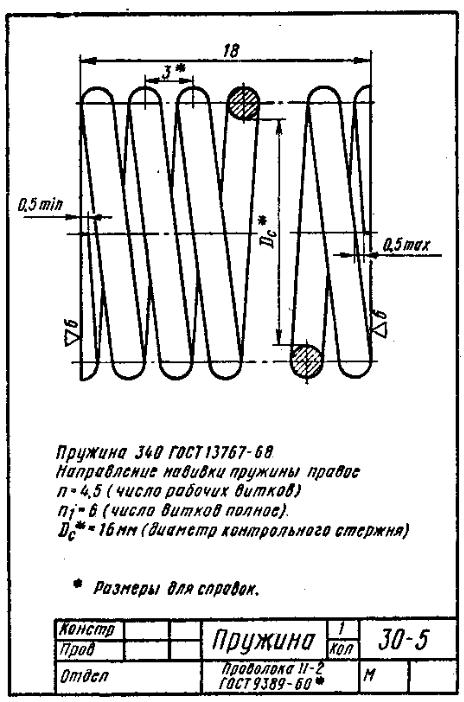

этого отверстия. Форма регулятора обеспечивает плавную регулировку подачи топлива. Пружиной 16 регулятор прижат к дросселю. Кольцо со стрелкой укрепляют на штоке так, чтобы в закрытом положении крана стрелка указывала на нулевой расход топлива.
На сборочном чертеже вычертите кран в трех видах в закрытом положении. На дополнительном виде покажите положение регулятора на дросселе. Другое крайнее положение регулятора изобразите согласно ГОСТу 2.303-68.
