Задание № 30 Кран-регулятор для подачи топлива

Выполнить сборочный чертеж крана-регулятора по рабочим чертежам его деталей и описанию. На главном виде сборочного чертежа корпус расположить так, как он изображен на главном виде детали. Масштаб сборочного чертежа 2:1.

Прим еч ани е. Чертежи деталей 4, 6, 8, 11, 15, 18 и 19 не даны. Дет. 4— винт М3Х5,

ГОСТ 1491—72; дет. 6— заклепка 2X5, ГОСТ 10299—68**; дет. 8—болт, ГОСТ 7805—70; дет. 11 — винт М3Х 5, ГОСТ 1476—64*; дет. 15 — набивка сальниковая марки АП, ГОСТ 5152—66 (шнур, диаметр сечения которого равен 4 мм); дет. 18— болт, ГОСТ 7805—70; дет. 19— штифт цилиндрический 3Пр22аХ14, ГОСТ 3128-70.

Перечисленные детали следует найти по номеру ГОСТа в технических справочниках. Недостающие размеры стандартных деталей выберите в таблицах ГОСТов, учитывая назначение этих деталей в сборочной единице. Обозначения стандартных деталей в спецификации сборочного чертежа должны отвечать условным обозначениям, принятым в ГОСТах.

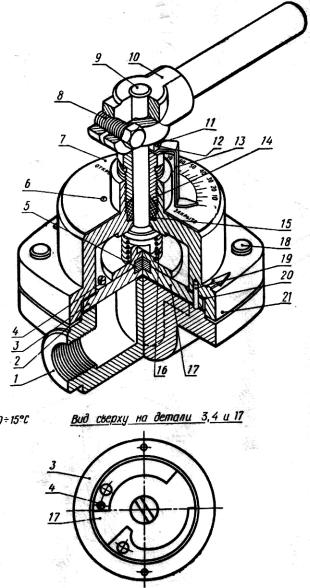

Назначение и устройство крана-регулятора. Кран служит для плавного регулирования количества подаваемого к печам жидкого топлива (мазута, нефти). Топливо может быть подогрето до 200° С и подаваться под давлением до 20 кгс/см2.

Собирают кран-регулятор в следующем порядке. В отверстие 010 дррсселя 3 вставляют центрик 5. С этой же стороны дросселя в отверстия 0 3 на всю толщину дросселя впрессовывают штифты 19, ь в отверстие МЗ ввертывают винт 4. На выступающий конец центрика 5 насаживают регулятор 17 так, чтобы винт 4 оказался в вырезе регулятора радиусом 18 мм. Винт 4 будет при этом ограничивать поворот регулятора в обе стороны.

На регулятор надевают пружину 16, а в нее вставляют шток 9 концом с выступом 4 x 4 мм.

К крышке 21 заклепками 6 крепят указатель проценту открытия 7. Длину заклепки берут больше глубины гнезда под нее. При ударе по головке заклепки диаметр ее увеличивается, что удерживает заклепку в гнезде.

В крышку 21 вставляют прокладку 20. Затем крышку насаживают на собранные ранее дроссель, регулятор, пружину и шток. Выступающие концы штифтов 19 должны войти при этом в отверстия, имеющиеся в крышке и прокладке, а четыре отверстия Ø6 дросселя должны оказаться с той стороны крышки, куда направлены стрелки, отлитые на крышке. Чтобы плотно соединить крышку с дросселем, надо сжать пружину 16, а выступ штока 9 ввести в паз регулятора 17.

На корпус 1 кладут прокладку 2, затем надевают крышку 21 со всеми вставленными в нее деталями. Крышку надо надеть так, чтобы штифты 19 расположились вдоль тонкой стенки, делящей полость корпуса на две части. Крышку крепят к корпусу болтами 18.

Пространство между штоком и крышкой заполняют сальниковой набивкой 15 (шток трижды обматывают шнуром). Набивку поджимают втулкой сальника 14, которую ввертывают в крышку.

На выступающий конец штока надевают кольцо 12 с укрепленной на нем стрелкой 13. Стрелку предварительно туго насаживают на выступ кольца так, чтобы ее изогнутая часть расположилась со стороны этого выступа. Кольцо крепят к штоку винтом 11. На шток надевают ручку 70, ушки которой стягивают болтом 8.

Топливо поступает через отверстие Труб. 1/2” в одну из полостей корпуса (стрелки на, крышке крана указывают направление движения топлива). Топливо может попасть в другую полость, т.е, на выход, только через отверстия в дросселе. Через отверстие прямоугольной формы топливо сначала попадает в полость крышки, а затем через отверстия Ø6 мм во вторую полость корпуса. Ручкой 10 при помощи штока 9 можно поворачивать регулятор 17, который скользит по дросселю. Одно крайнее положение регулятора соответствует полному закрытию крана: отверстие прямоугольной формы в дросселе перекрыто регулятором. По мере поворота регулятора это отверстие начинает открываться. Второе крайнее положение регулятора соответствует максимальному открытию
