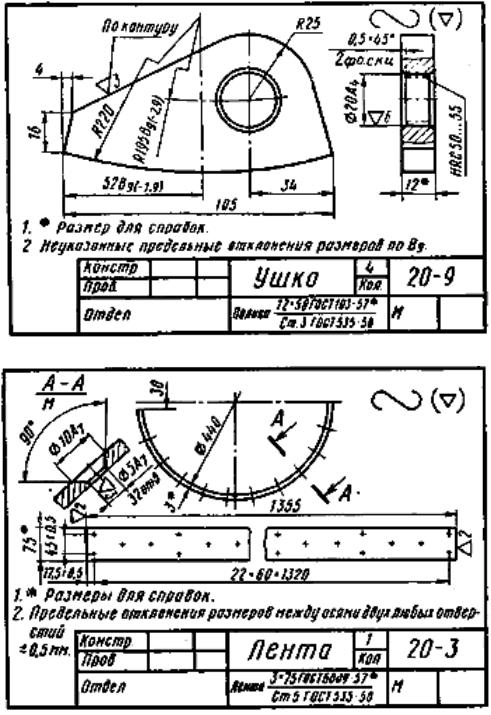

поверхности шкива (чертеж не дан), неподвижно связанного с ведущим валом станка.

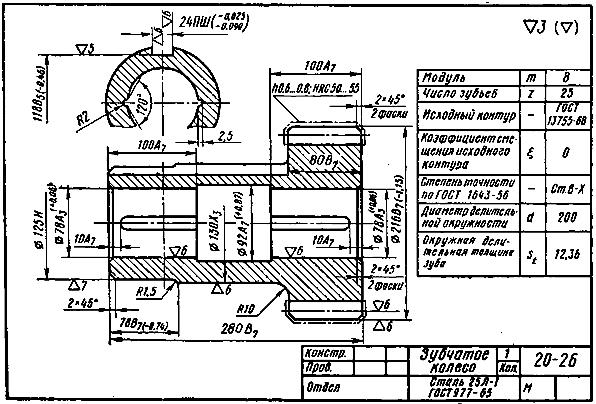

Таким образом, лента в рабочем положении муфты, будучи прижата к шкиву, увлекает и барабан 1, который, в свою очередь, передает движение зубчатому колесу 26, связанному с механизмом хода. Таких муфт установлено на валу две. На барабане 1 предусмотрена еще одна проточка для второй фрикционной ленты, служащей для его торможения.
