Задание №11

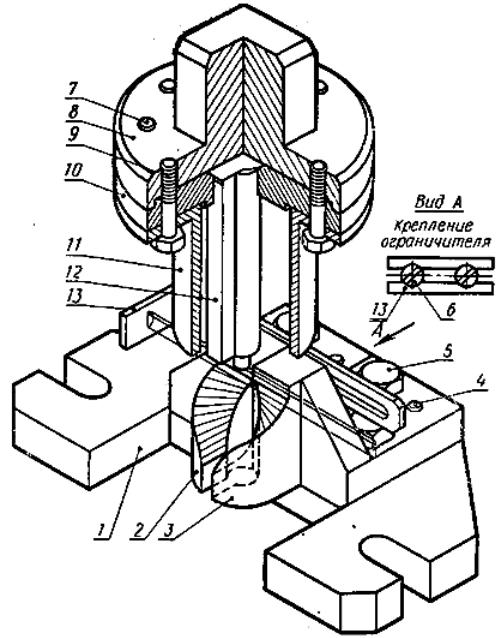

Штамп для гибки шплинтов

Выполнить сборочный чертеж штампа по рабочим чертежам его деталей и описанию устройства. Масштаб сборочного чертежа 1:1. Приступая к выполнению сборочного чертежа, ознакомьтесь с конструкцией каждой детали и со всеми обозначениями на рабочих чертежах. Нижнюю плиту 1 расположить на сборочном чертеже так, как она показана на чертеже детали. Пуансон 12 изобразить в крайнем нижнем положении.

Прим еч ани е. Чертежи деталей 4, 5, 6,7 ъ 9 не даны. Их надо найти по номеру ГОСТа в технических справочниках: дет. 5 и 9 — болты, ГОСТ 7798—70; дет. 6 — винт, ГОСТ 1491—72; дет. 4 и 7 — штифты, ГОСТ 3128—70. Размеры стандартных деталей выбрать по таблицам ГОСТов, учитывая назначение этих деталей в сборочной единице; необходимое количество деталей установить самим.
