Технология монтажа, ремонта и обслуживания лопастного насоса

Тема работы:

Технология монтажа, ремонта и обслуживания лопастного насоса

Содержание

Введение

Глава 1. Организация работ

1.1 Краткая характеристика материалов, оборудования, инструментов, приспособлений

1.2 Организация рабочего места

Глава 2. Выполнение работ

2.1 Монтаж насоса

2.2 Обслуживание насоса

2.3 Ремонт насоса

2.4 Контроль качества выполненных работ

Глава 3. Техника безопасности

3.1 Техника безопасности при монтаже насоса

3.2 Техника безопасности при ремонте насоса

Заключение

Список используемой литературы

Введение

Тема моей работы технология монтажа, ремонта и обслуживания лопастного насоса.

Насосам называется гидравлические машины, которые предназначены для напорного перемещения капельной жидкости в результате сообщения ей дополнительной энергии. Лопастные насосы применяются для перекачки жидкостей - от химикатов до сжиженных газов.

Насос состоит: отверстие для подвода высокого давления жидкости, отверстие в заднем диске, ротор насоса, передний диск, кольцевой канал, подводящее входное отверстие, корпус насоса, статор, лопость-лопатка, отверстие, вал, манжет, шариковые подшипники, дренажное отверстие, полости на лопастях, уплотнительное кольцо, сливное отверстие, сливная полость, кольцевой выступ, крышка, пружина, золотник, задний диск, коробка, полость.

К числу лопастных насосов, серийно выпускаемых отечественной промышленностью и нашедших наибольшее распространение при сооружении современных систем водоснабжения и канализации, относятся центробежные, осевые и диагональные насосы. Работа этих насосов основана на общем принципе - силовом взаимодействии лопастей рабочего колеса с обтекающим их потоком перекачиваемой жидкости. Основным рабочим органом центробежного насоса, является свободно вращающееся внутри корпуса колесо, насаженное на вал.

Между дисками, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Для обеспечения непрерывного движения жидкости через насос необходимо обеспечить подвод перекачиваемой жидкости к рабочему колесу и отвод ее от него. Жидкость поступает через отверстие в переднем диске рабочего колеса по всасывающему патрубку и всасывающему трубопроводу. Движение жидкости по всасывающему трубопроводу происходит вследствие разности давлений над свободной поверхностью жидкости в приемном бассейне (атмосферное) и в центральной области колеса (разрежение). Для отвода жидкости в корпусе насоса имеется расширяющаяся спиральная камера (в форме улитки), куда и поступает жидкость, выбрасываемая из рабочего колеса. По числу рабочих колес различают одноступенчатые и многоступенчатые насосы. В многоступенчатых насосах перекачиваемая жидкость проходит последовательно через ряд рабочих колес, насаженных на общий вал.

Недостатком одноступенчатых лопастных насосов является ограниченный напор. Если необходим значительный напор, применяются многоступенчатые модели. Жидкость проходит через несколько рабочих колес, которые установлены на одном валу. Напор насоса увеличивается прямо пропорционально количеству колес.

Задача моей работы выяснение вопросов: организации монтажа насоса, проведение контроля качества монтажа, организация ремонт, выполнение правил техники безопасности.

Глава 1. Организация работ

1.1 Краткая характеристика материалов, оборудования, инструментов, приспособлений

. Валы насосов для воды изготовляют обычно из высоколегированной нержавеющей стали типа Х18Н9Т. Анализ результатов стендовых испытаний насосов (ревизии проводили через 1000-1500 ч работы насосов) с учетом статистических данных опыта эксплуатации позволил сделать следующие выводы.

. Рабочие колеса, изготовленные из бронзы Бр.03Ц7С5Н1, могут эксплуатироваться на спецификационных режимах работы насоса не более 3000-5000 ч. В результате воздействия воды входные кромки лопастей становятся острыми из-за коррозионно-эрозионного разрушения; особенно сильный износ наблюдается у кромок, примыкающих к основному диску.

Рабочая поверхность лопастей изнашивается неравномерно по длине и по ширине (по длине износ нарастает к периферии, по ширине - к основному диску). Внутренняя поверхность основного диска имеет неравномерный ступенчатый износ с образованием каверн глубиной до 2 мм. Поверхность стенки рабочего колеса в щелевом уплотнении имеет равномерный износ до 1 мм по всему диаметру. Рабочие колеса, изготовленные из бронзы Бр.08Ц4 или Бр.010Ц2, могут эксплуатироваться на спецификационных режимах работы 10 000-12 000 ч.

. Корпуса насосов из бронзы Бр.03Ц7С5Н1 несмотря на равномерный поверхностный износ внутренней поверхности до 2 мм и утонение языка спирали пригодны к эксплуатации в течение 20 000-25 000 ч; корпуса из бронзы Бр.08Ц4 или Бр.010Ц2 - в течение 30 000-50 000 ч.

. Уплотнительные кольца, изготовленные из бронзы Бр.03Ц7С5Н1, имеют струйный износ по внутреннему диаметру и пригодны к эксплуатации в течение 4000 ч; из Бр.08Ц4 или Бр.010Ц2 - в продолжение 7000 ч, из стеклопластика АГ-4С - в течение 10 000-12 000 ч.

. Всасывающие патрубки имеют коррозионно-эрозионные разрушения внутренней поверхности в виде крупной шероховатости с глубиной каверн до 1 мм. Патрубки, изготовленные из Бр.03Ц7С5Н1, пригодны к эксплуатации в течение 2000-3500 ч.

6. Колпачковые гайки из Бр. АМц9-2 подвержены эрозионно-коррозионному изнашиванию с явно выраженным обезалюминиеванием (покраснение поверхности) и пригодны к эксплуатации в продолжение 7000-10 000 ч.

. Винты из латуни Л062-1, крепящие уплотнительные кольца, в результате обесцинкования разрушаются после 2000-2500 ч работы насоса. Эти же винты изготовленные из нержавеющей стали 2Х18Н9, пригодны к эксплуатации в течение 10 000-12 000 ч работы.

8. Рабочее колесо водокольцевого насоса, изготовленное из Бр.03Ц7С5Н1, обеспечивает работу насоса в течение 2000-2500 ч, а из стеклопластика АГ-4С - в продолжение 4000-5000 ч.

При монтаже и ремонте насоса используется следующий инструмент и оборудование:

Молоток. Для вбивания болтов и выпрямления железных листов (рис.1).

рис. 1 Молоток.

Разводной ключ. Используется для вращения гаек, болтов и других деталей (рис. 2).

рис. 2 Разводной ключ.

Ключ трубный рычажный. Используется для зажимания раскручивания обычных болтов и гаек (рис. 3).

рис. 3 Ключ трубный рычажный.

Ударная отвертка. Она нужна для ослабления затяжки, а так же для сильного затягивания гаек которые это требуют по конструкции (рис.4).

рис. 4 Ударная отвёртка.

Отвес (шнуровой отвес) - приспособление, состоящее из тонкой нити и грузика на конце её, позволяющее судить о правильном вертикальном положении, служащее для вертикальной юстировки поверхностей (стен, простенков, кладки и т.д.) и стоек (столбов и т.д.). Под действием силы тяжести нить принимает постоянное направление (отвесная линия) (рис. 5).

рис. 5 Отвес.

1.2 Организация рабочего места

1. Организация монтажной площадки.

Монтажная площадка место, где ведутся строительные и монтажные работы. Организация монтажной площадки должна обеспечивать безопасность труда работающих и включает в себя широкий круг решаемых задач. К ним относятся размещение монтажных участков, площадок для хранения, ревизии и укрупнительной сборки конструкций и оборудования; временных и постоянных зданий и сооружений, санитарно-бытовых, культурных помещений, "проездов машин и транспортных средств, проходов для людей, обеспечение рабочих мест энергоресурсами. Организацию монтажной площадки для монтажа мостовых кранов и кранов-перегружателей не решают отдельно от организации монтажной площадки для монтажа технологического оборудования объекта в целом. Поэтому вопросы временных железнодорожных путей и дорог, производственных и бытовых помещений, внешних магистралей и разводок энергоснабжения, сжатого воздуха, кислорода и ацетилена, освещения площадки и другие не требуют самостоятельного решения для кранов.

При организации монтажной площадки в первую очередь рассматривают вопрос подачи деталей крана и размещения их на этой площадке. Наиболее рационально и с наименьшими материальными затратами решается этот вопрос в том случае, если монтажную площадку пересекают железнодорожные пути, предназначенные для выполнения технологических операций производства - подачи сырья, вывоза товарной продукции и т.д. Если такие пути отсутствуют, используют железнодорожные пути, укладываемые для подачи на монтаж строительных конструкций. Место установки крана на подкрановые пути необходимо выбирать с учетом наличия железнодорожных путей, по которым детали крана могут быть поданы непосредственно под монтажный механизм.

Если железнодорожные пути не пересекают монтажную площадку, надо определить трассу, по которой детали крана будут перемещены на площадку после доставки их транспортными средствами до конечного их пункта.

. Организация ремонтной мастерской.

При составлении графиков ремонта трубопровода необходимо следить, чтобы время его остановки совпадало со временем ремонта основного оборудования перекачивающих станций. Это позволит наиболее полно использовать время остановок трубопровода. Если имеется резерв времени, то ремонт основного оборудования (насосов, приводов к ним, резервуаров) планировать и организовывать несколько проще. В этом случае работу перекачивающих станций можно обеспечить практически без остановок.

Для правильной организации ремонта оборудования и качественного выполнения ремонтных работ за короткие сроки необходимо:

учесть все оборудование, которое требует ремонта;

составить паспорт оборудования с определением технического состояния агрегата, машины;

организовать систематический учет работы оборудования, расхода запасных частей, материалов, необходимых для эксплуатации и ремонта;

разработать номенклатуру и количество деталей, узлов оборудования и материалов для оперативного и неприкосновенного запасов;

создать оперативный и неприкосновенный запасы деталей, узлов оборудования и материалов;

лопастной насос ремонт монтаж

организовать изготовление запасных частей; организовать контроль за качеством проведения ремонта и правильностью эксплуатации оборудования; организовать ремонтное хозяйство - ремонтные цехи, базы.

Слесарь обязан содержать рабочее место в чистоте, не допуская загромождения его деталями, приспособленными инструментами и материалами. Лишний инструмент и приспособления после выполнения работы должны быть сданы в инструментальную кладовую. Обтирочный материал и другие материалы, непригодные для дальнейшего использования, убирают в металлические ящики с крышками. Запрещается сбрасывать детали, приспособления и инструмент с окон, и с крыш, эстакад, площадок и ступенек тепловоза. Запрещается сдувать мусор с рабочего места и оборудования или очищать сжатым воздухом.

Продувка производится в специальных камерах, оборудованных вытяжной вентиляцией, исключающих попадание пыли в атмосферу цеха.

Разборка, ремонт, сборка должны производиться с помощью соответствующих исправных инструментов, приспособлений и стендов.

Освещение в помещении должно обеспечивать равномерный, рассеянный свет.

При необходимости должны использоваться средства индивидуальной защиты.

Глава 2. Выполнение работ

2.1 Монтаж насоса

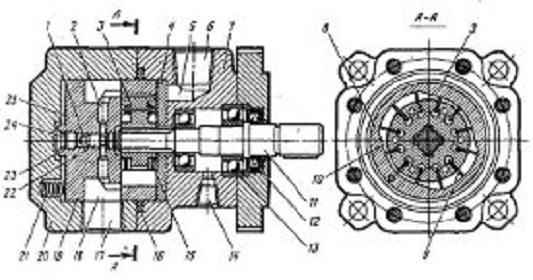

Рассмотрим монтаж насоса используя рис.6. на котором показано устройство насоса. Уплотнение между корпусом и крышкой достигается при помощи пробкового кольца. Чтобы предотвратить утечку по валу насоса, во фланце установлены уплотнения - манжета из маслостойкой резины и фетровые прокладки.

Между статором и дисками и неизбежно просачивается масло. Для его отвода в крышке насоса имеется отверстие, через которое масло направляется в резервуар по трубке, соединяемой со штуцером.

Сборка лопастных насосов очень сложная операция и должна быть выполнена по сборочному чертежу с соблюдением технических условий.

При сборке лопастного насоса нужно иметь в виду, что большее отверстие в корпусе насоса - всасывающее, а меньшее - нагнетательное. После сборки насоса проверяют равномерность и силу затягивания крепежных винтов проворачиванием ротора за вал. Ротор должен проворачиваться легко и плавно. Тугое проворачивание ротора устраняется регулированием затягивания винтов (при перекосе крышек) или притиркой задней крышки.

Лопастные насосы работают более надежно на маслах с вязкостью 2,5-5° Е. Масло более высокой вязкости может нарушить работу насоса, так как центробежная сила может не преодолеть вязкость масла и не вытолкнет лопасть к периферии ротора.

Монтаж и центровка горизонтальных насосных агрегатов. Монтаж центробежных горизонтальных насосов начинают с установки плит или рам на фундамент и выверки их в плане, по высоте и горизонтали. Допускаются отклонения плиты (рамы) в плане и по высоте до 10 мм, а по горизонтали до 0,1 мм на 1м. длины плиты. Узлы насосных агрегатов устанавливают на общей раме или на отдельных рамах

Фундаментные рамы устанавливают на прокладки и крепят к фундаменту с помощью глухих или анкерных болтов. Прокладки помещают по обе стороны каждого болта и по всему периметру рамы через 300-1000 мм в зависимости от ее жесткости. Число прокладок по высоте не должно превышать пяти, включая тонколистовые, применяемые для окончательной выверки. После подливки рамы бетоном и затвердевания его до проектной прочности выполняют затяжку болтов. Окончательная центровка агрегата производится с помощью прокладок, помещенных между опорной поверхностью рамы и лапами двигателя. Установка прокладок под опорные поверхности гидромуфт и редукторов, а также под опорные поверхности насоса в агрегатах без гидромуфт и редукторов не разрешается и допускается только при наличии указаний завода-изготовителя. Плотность прилегания поверхностей прокладок друг к другу, а также к опорным поверхностям фундаментных рам (плит) и установленному на них оборудованию, проверяется щупом. Щуп толщиной 0,05 мм не должен входить в стык сопряженных поверхностей.

Если горизонтальный насосный агрегат поступает на монтаж отдельными узлами, то в агрегатах без редуктора электродвигатель прицентровывают к выверенному и закрепленному на раме насосу, а в агрегатах с редуктором насос и электродвигатель - к выверенному и закрепленному редуктору. В агрегатах с трубопроводом насос прицентровывается к закрепленному трубопроводу, а в агрегатах с гидромуфтой редуктор, насос и электродвигатель - к выверенной и закрепленной гидромуфте.

Насосные агрегаты горизонтального исполнения на общей фундаментной плите-раме или на раздельных плитах-рамах перед подливкой бетонной смесью выверяют по высотным отметкам относительно репера или насечки по высоте, а также проверяют положение насосного агрегата по осям в плане и в горизонтальной плоскости. Для этого натягивают горизонтально-продольные и поперечные струны. На струны подвешивают отвесы так, чтобы они совпали с соответствующими насечками, нанесенными на фундамент. На натянутые и закрепленные продольные струны каждого насоса или группы подвешивают отвесы таким образом, чтобы один отвес совпал с центром всасывающего патрубка насоса и насечкой, нанесенной на фундамент. Второй отвес должен совпасть с осью электродвигателя и насечкой. Поперечную струну необходимо натягивать, если одновременно устанавливают два или несколько насосов в одном ряду. При этом отвесы, опущенные с натянутой струны, должны совпасть с центрами нагнетательных патрубков. При монтаже насосов, работающих на горячих жидкостях, обязательно проверяют зазор в продольных шпонках и зазор между дистанционной втулкой и отверстиями в лапах насоса. Они должны соответствовать зазорам, указанным в паспорте насоса.
