ТЕМА 10. ИЗУЧЕНИЕ ТРЕБОВАНИЙ

КПРОЕКТНОЙ ДОКУМЕНТАЦИИ

ВМоскве утверждены требования к информационным мо-

делям объектов капитального строительства при прохождении государственной экспертизы33.

Всостав требований вошли:

–общие требования к цифровым моделям зданий для прохождения экспертизы при использовании технологий информационного моделирования;

–требования к цифровым моделям архитектурных решений зданий для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к цифровым моделям конструктивных решений зданий для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к цифровым моделям инженерных систем и оборудования здания для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к представлению планировочной организации земельного участка в составе информационной модели объекта капительного строительства (ОКС) для прохождения экспертизы при использовании технологии информационного моделирования;

33 ГОСТ Р 10.0.00–2018. Система стандартов информационного моделирования зданий и сооружений. Основные положения. Общие требования к технологии. Информационного моделирования» [Электронныйресурс]. – М., 2018. – URL: http://nghp-sro.ru/ files/news/news358/Appendix%201.pdf (дата обращения: 25.05.2022); Требования к информационным моделям объектов капитального строительства. Часть 1. Общие требования к цифровым моделям зданий для прохождения экспертизы при использовании технологии информационного модели-

рования. Редакция 4.0 [Электронный ресурс]. – URL: https://yadi.sk/i/y433zeOvxE6Bg (дата обращения: 25.05.2022); Требования к информационным моделям объектов капитального строительства. Часть 2. Требования к цифровым моделям архитектурных решений зданий для прохождения экспертизы при использовании технологии информационного моделировании. Редакция 4.0 [Электронный ре-

сурс]. – URL: https://yadi.sk/i/sDAEej1i41Iq8w (датаобращения: 25.05.2022).

161

–требования к представлению результатов инженерных изысканий для прохождения экспертизы при использовании технологии информационного моделирования;

–классификаторы для информационного моделирования:

•«Топографическая ситуация»;

•«Планировочная организация земельного участка»;

•«Виды и назначение ОКС»;

•«Назначение и виды деятельности»;

•«Помещения и зоны»;

•«Системы»;

•«Элементы»;

•«Строительные изделия и материалы»;

•«Строительная техника и оборудование»;

•«Управление информацией»;

•«Управление проектом»;

•«Параметры».

Преимущества экспертизы проектов, в состав которых входит BIM-модель:

−повышение безопасности объектов капитального строительства и значительное уменьшение недостатков в проектной документации за счет наличия средств автоматической диагностики BIM-модели (автоматический контроль ошибок модели в виде пересечений и т.п.);

−прозрачность процесса экспертизы: наглядность подачи, удобный и быстрый доступ к информации, интеграция расчетных модулей всех видов инженерных расчетов с BIM-моделью;

−сокращение сроков проведения экспертизы в среднем на 20 %.

162

ТЕМА 11. РАЗРАБОТКА ИНФОРМАЦИОННОЙ МОДЕЛИ КОНКРЕТНОГО ОБЪЕКТА НЕДВИЖИМОСТИ СОГЛАСНО ТРЕБОВАНИЯМ НОРМАТИВНОЙ И ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

11.1. Как реализовать BIM-модель по плану?

Еще на этапе формирования технического задания заказчиком информационной модели уже закладываются требования к ней. Данные требования отражает документ, являющийся основным, регламентирующим создание конкретной BIM-модели, а также описывающий всю информацию о моделируемом объекте, участниках проекта и прочую нормативную информацию.

Этот документ – BEP (BIM Execution Plan).

11.1.1. Зачем нужен BEP?

Данный документ требуется с целью организации работы проектировщиков и других разработчиков модели, в том числе регламентации программ, используемых для построения BIMмодели, плана совместной работы, стратегии моделирования, требуемых шаблонов, нормоконтроля и пр. Наличие подобного документа позволяет сократить время на поиск коллизий и в целом снизить их количество.

Пример структуры BEP из документа «BIM-стандарт организации для площадных объектов (Revit® и AutoCAD® Civil 3D® 2.0)», выпущенного компанией Autodesk и доступного для ознакомления по ссылке https://infrabim.csd.ru/upload/news/bim- standart-ploshchadnye-obiekty.pdf.

11.1.2. Стадии разработки архитектурностроительных проектов в BIM

Стадии и этапы разработки представлены на рис. 94 и в табл. 12:

–концептуальное моделирование,

–предпроектные решения (ПП),

163

–проектные решения (ПД),

–рабочая документация (РД),

–3D-модель для эксплуатации.

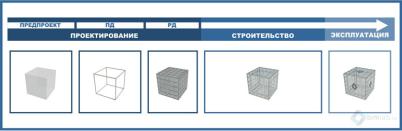

Рис. 94. Стадии разработки архитектурно-строительных проектов

Таблица 12 Этапы разработки архитектурно-строительного проекта

Примечание: ТЭО – технико-экономическое обоснование; ПТО – произ- водственно-технический отдел.

164

11.2. План выполнения проекта (BEP)

Документ «План выполнения BIM-проекта» содержит основную информацию по характеристикам и структуре информационных моделей, составу участников процесса (табл. 13).

Данный документ учитывает следующие ключевые пункты.
