Материал: Технологические схемы (1275)

(аппаратов, машин и арматуры), как правило, соответствующее начальной букве их наименований. Рекомендуемые обозначения элементов химико-технологических схем приведены в таблице 1.1.

Таблица 1.1. Условные обозначения аппаратов и арматуры

Кроме указанных в таблице 1.1 элементов технологических схем могут быть использованы и другие обозначения с их расшифровкой в перечне основных составных элементов (см. форму 2).

При наличии в схеме нескольких элементов одного названия используют числовые индексы, записываемые с правой стороны буквенного обозначения. Для основных аппаратов высота числового индекса равна высоте букв, например: А1, А2, В1, В2. Для арматуры и приборов высота числового индекса равна половине высоты букв, например: В31, В32, КП1, КП2.

Вграфе «Наименование» приводится наименование аппарата или устройства.

Вграфе «Примечание» рекомендуется указывать технические данные элемента или устройства, не содержащиеся в его наименовании (марка аппарата, производительность, габаритные размеры и т.п.).

Буквенные обозначения элементов схемы следует проставлять для аппаратов и машин непосредственно на их изображении, а при малом масштабе – в непосредственной близости от изображения; для арматуры – рядом с ее изображением.

Стандартные графические изображения аппаратов, машин и других устройств приведены ниже (см. раздел 2 - обозначение оборудования). Все оборудование (машины, аппараты, насосы и др.) на схеме вычерчивают сплошными толстыми линиями толщиной 0,3….0,5 мм, а трубопроводы и арматуру - также сплошными основными линиями (ГОСТ

2.303-68).

Разводку трубопроводов и их подводку к оборудованию показывают схематично, причем она должна отходить от основных магистральных трубопроводов, показанных ниже или выше оборудования, изображенного на схеме. Допускается показывать линии магистральных трубопроводов одновременно снизу и сверху схемы.

Линии трубопроводов, а также расположенные на них арматуру и приборы следует показывать на схеме горизонтально или вертикально, параллельно линиям рамки формата. Для того чтобы схема читалась легко необходимо минимизировать количество пересечений и изгибов линий связи трубопроводов.

6

http://www.mitht.ru/e-library

Условные изображения и обозначения трубопроводов, принятые на схеме, должны быть расшифрованы в таблице условных обозначений (см. форму 3, Приложение 2). Условные обозначения трубопроводов и их составных элементов приведены в разделе 3.

Пересекать изображения аппаратов, машин и других изделий линиями трубопроводов не допускается. Основные магистральные трубопроводы, от которых отводятся трубопроводы данной схемы, должны быть показаны горизонтальными линиями. На каждом трубопроводе у места его отвода от магистрального трубопровода или места подключения к аппарату нужно проставлять стрелки, указывающие направление движения потока и условное обозначение вида среды: светлые – газ или пар, темные – жидкость или сыпучий твердый материал. Графические изображения и размеры стрелок регламентируются ГОСТ 2.721-74 (см. таблицу 1.2).

В начале и на концах магистральных трубопроводов допускаются словесные указания наименований потоков или их направлений (например: исходная смесь, греющий пар, конденсат, на склад, в атмосферу, на сжигание и т.д.).

При совмещении технологической схемы со схемой автоматизации условные линии, ограничивающие место размещения приборов и аппаратуры, необходимо располагать под изображением технологической схемы. Приборы и другие устройства контроля параметров и автоматизации технологических процессов должны быть показаны на схеме в соответствии с их действительным расположением и изображены согласно их условным графическим изображениям по действующим стандартам (см. раздел 5).

Показанные на оборудовании или трубопроводах приборы для точек замера и контроля температуры, давления, расхода среды и т.п. следует записывать в таблицу (см. форму 4, Приложение 2).

Таблица 1.2. Обозначения потоков (по ГОСТ 2.721-74)

Жидкость:

-в одном направлении (например, направо)

-в обоих направлениях

Газ:

-в одном направлении (например, налево)

-в обоих направлениях

2. Обозначения оборудования

Оборудование (машины, аппараты и различные устройства) на технологической схеме должно быть показано в виде их стандартных условных изображений. В таблице 2.1 приведены стандартные условные обозначения основных элементов аппаратов (обечаек, днищ и корпусов), работающих при различном давлении. В таблицах 2.2 – 2.10 представлены стандартные изображения наиболее распространенного оборудования с указанием соответствующих стандартов. Рекомендуемые условные обозначения некоторых устройств [1], отсутствующих в стандартах, приведены в таблице 2.11.

При отсутствии стандарта на изображение используемого оборудования его изображают схематически в виде конструкторского очертания. При этом должны быть показаны основные технологические штуцера, загрузочные люки, входы и выходы основных продуктов [1].

7

http://www.mitht.ru/e-library

При необходимости допускается смещение штуцеров и отверстий по отношению к их истинному расположению, но с соблюдением их технологического назначения и взаимосвязи.

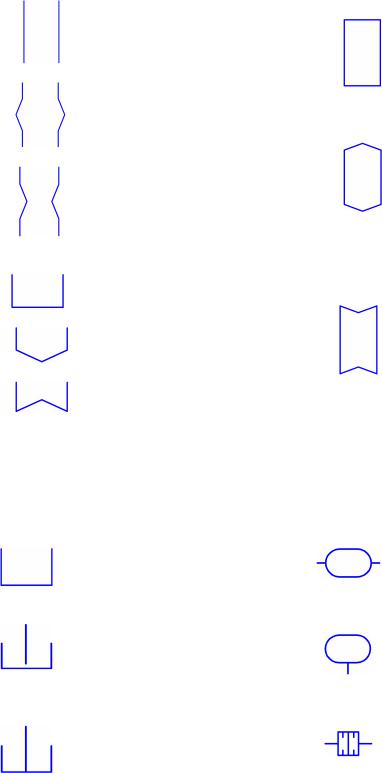

Таблица 2.1. Обозначения основных элементов аппаратов (по ГОСТ 2.788-74)

http://www.mitht.ru/e-library

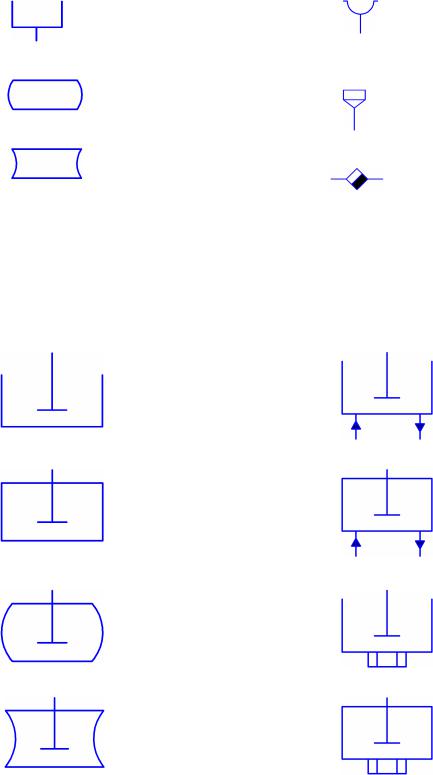

Таблица 2.3. Обозначения емкостных аппаратов с механическими перемешивающими устройствами (по ГОСТ 2.793-79)

9

http://www.mitht.ru/e-library

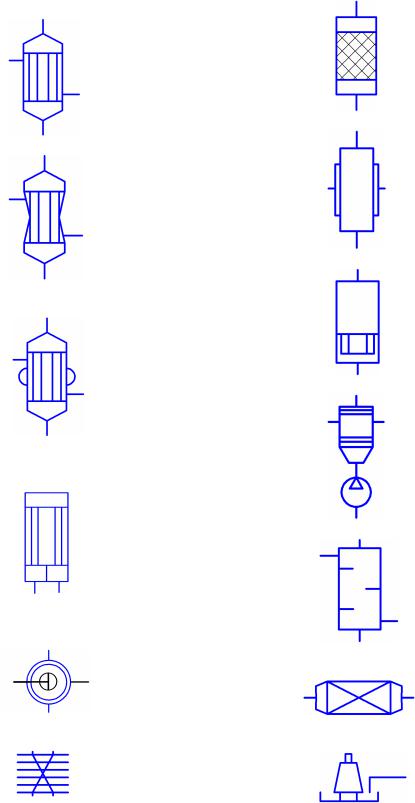

Таблица 2.4. Обозначения теплообменных аппаратов (по ГОСТ 2.789-74)

Примечание. В таблице 2.4 приведены изображения лишь отдельных типов теплообменного оборудования. Обозначения других теплообменных аппаратов (см.

ГОСТ 2.789-74).
