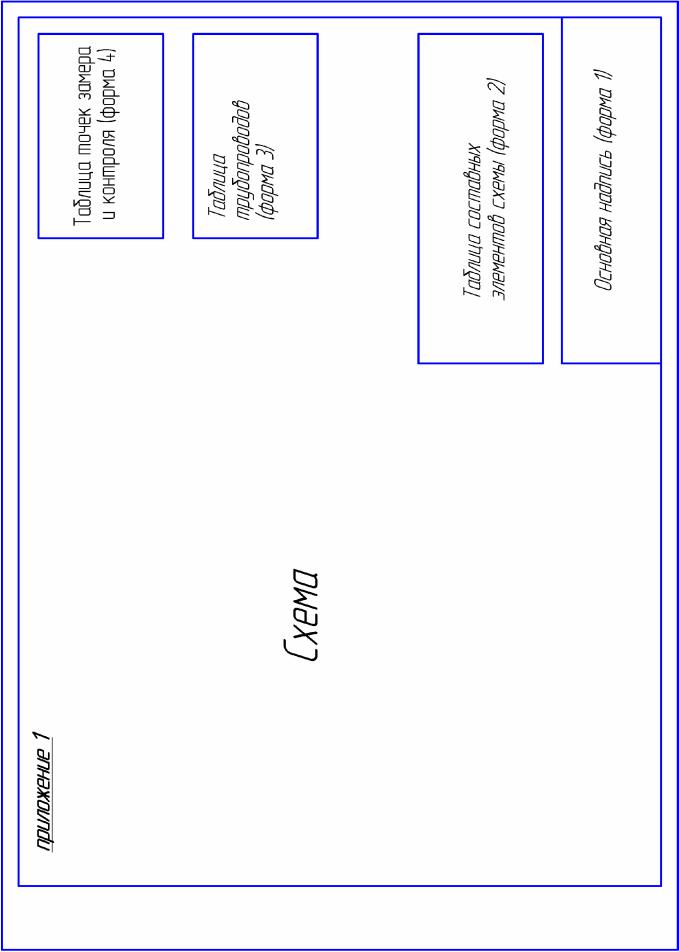

Приложение 2. Формы таблиц на листе технологической схемы

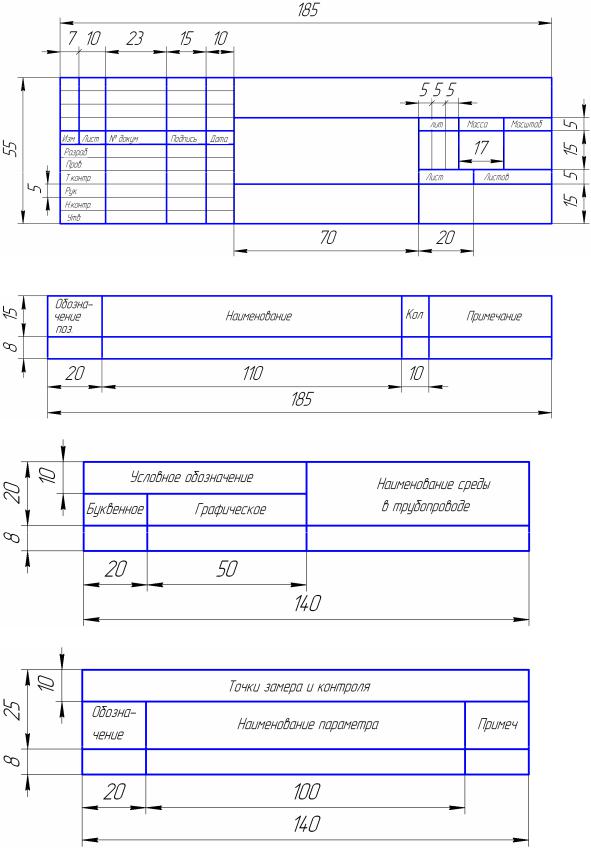

Таблица основной надписи (форма 1)
Таблица составных элементов схемы (форма 2)
Таблица трубопроводов (форма 3)
Таблица точек замера и контроля (форма 4)
47
http://www.mitht.ru/e-library

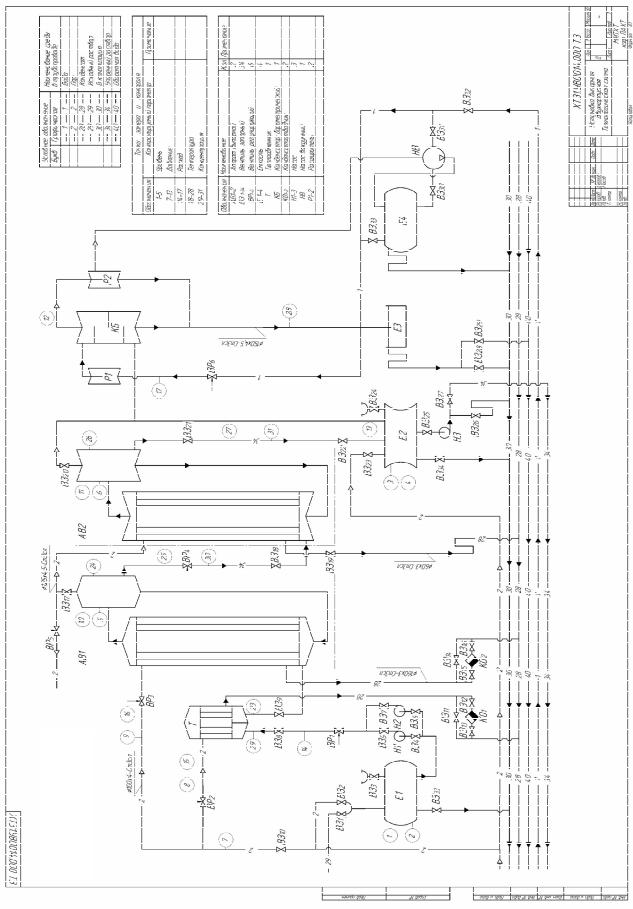

Приложение 3
48
http://www.mitht.ru/e-library

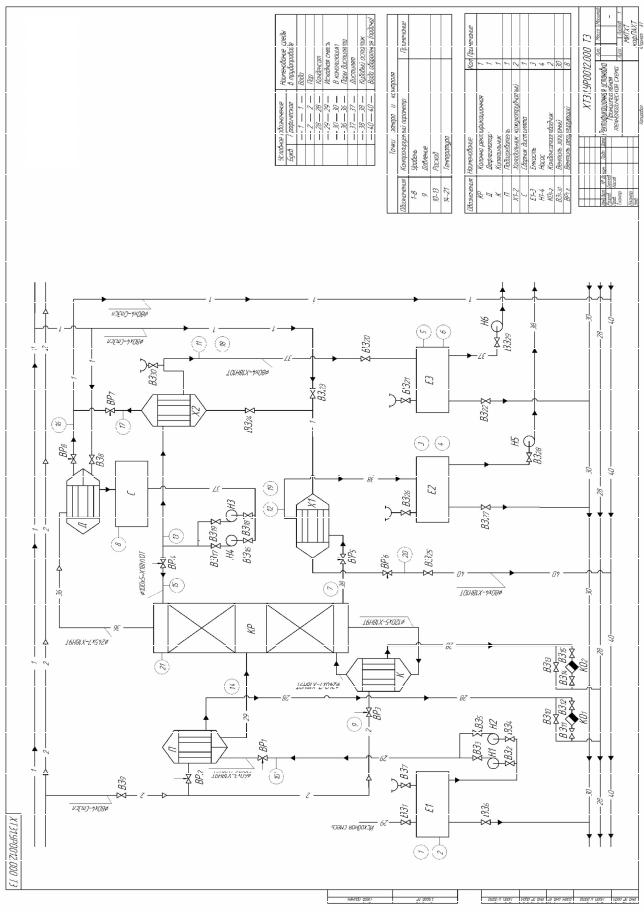

Приложение 4
49
http://www.mitht.ru/e-library

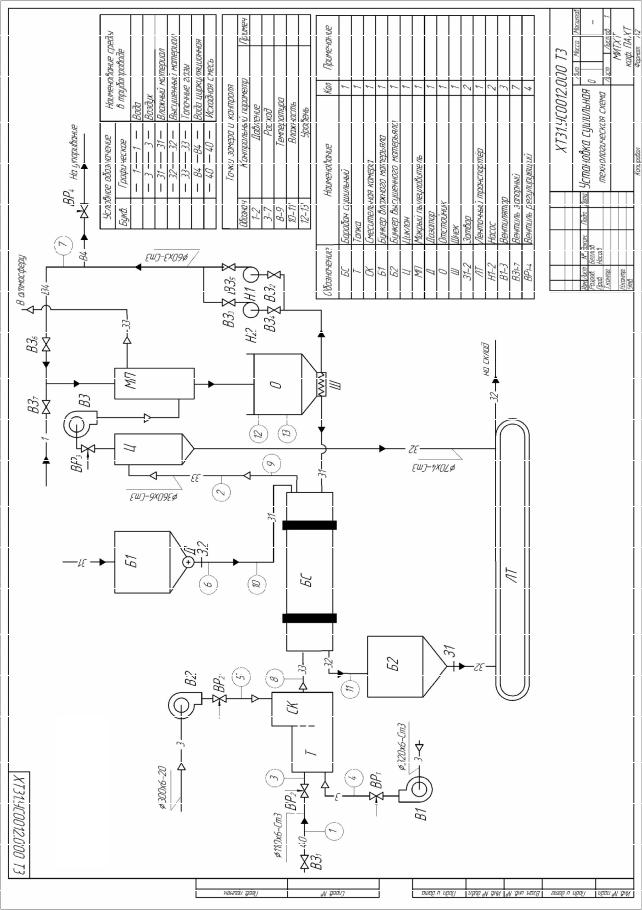

Приложение 5
50
