Коаксиальная измерительная линия (рис. 1.5) представляет собой цилиндрический проводник, расположенный между плоскопараллельными наружными пластинами. Такая линия является бездисперсионной, и структура полей в ней близка к структуре полей в коаксиальной линии. Как и в случае прямоугольного волновода, фиксирование положения максимумов и минимумов поля стоячей волны производится с помощью каретки с зондом.

1.3. Порядок выполнения работы

1.Собрать схему:

–соединить кабелем выход генератора и вход измерительной линии;

–соединить кабелем выход головки детектора с вольтметром.

2.Включить генератор и вольтметр. Дать приборам прогреться в течение 5 мин.

3.Установить режим работы генератора « ». Ручкой «MHz» установить частоту f , заданную преподавателем.

4.Установить нужный предел измерения на вольтметре.

5.Перемещая измерительную каретку вдоль линии передачи, отыскать 3-4 максимума (и минимума) стоячей волны.

6.Занести результаты измерений в таблицу.

7.Проделать операции пп. 3 – 6 на других частотах (заданных преподавателем).

1.4. Содержание отчета

1.Цель работы.

2.Теоретические сведения.

3.Блок-схема измерений.

4.Протокол измерений.

5.Графики λв = f(f) (найденные экспериментально и рассчитанные по форму-

лам) для коаксиальной линии и для прямоугольного волновода. 6. Выводы.

1.5. Контрольные вопросы

1.Что такое дисперсия?

2.Какие типы волн распространяются в прямоугольном и в коаксиальном волноводах?

7

3.Что такое основная мода и критическая длина волны?

4.Какими параметрами определяется критическая длина волны для волноведущей структуры?

Лабораторная работа 2. МИКРОПОЛОСКОВЫЕ ЛИНИИ ПЕРЕДАЧИ

Цели работы. Исследование микрополосковых линий передачи и резонаторов на их основе. Приобретение практических навыков работы с генератором качающейся частоты (СВИП-генератором) в комплексе с индикатором КСВН и ослаблений.

2.1. Основные положения

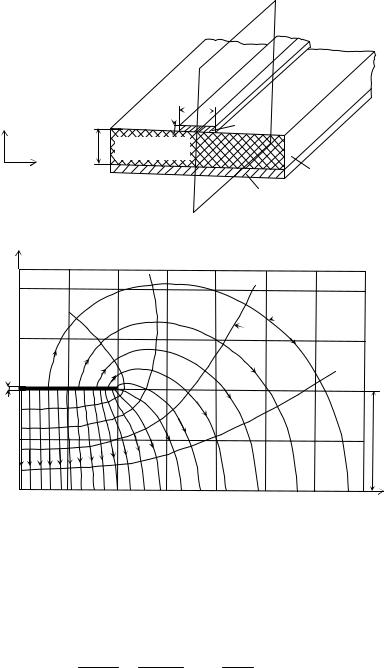

Микрополосковая линия (МПЛ) (рис. 2.1, а) – это двухпроводная полосковая линия с поперечным сечением в виде параллельных прямых, имеющая одну плоскость симметрии, параллельную направлению распространения энергии (на рис. 2.1, а: 1 – проводящая полоска, 2 – экран (заземленный электрод), 3 – диэлектрическая подложка).

МПЛ в настоящее время наиболее широко применяемая при разработке миниатюрных устройств СВЧ-линия передачи. Основным типом поля в МПЛ является квазиТЕМ-волна, однако могут быть возбуждены и волны высших типов. Структура поля в поперечном сечении МПЛ показана на рис. 2.1, б.

Одной из важнейших характеристик МПЛ является волновое сопротивление, определяемое геометрическими размерами линии и диэлектрической проницаемостью подложки. Для полосок нулевой толщины (t/h→0) (здесь t – толщина микрополоска):

1) при соотношении wh <1

2) при соотношении wh ³1

где h – толщина диэлектрика; w – ширина микрополоска; εэф – эффективная диэлектрическая проницаемость МПЛ.

8

2

где εr – относительная диэлектрическая проницаемость подложки.

Следует отметить, что эффективная диэлектрическая проницаемость определяется распределением энергии распространяющейся электромагнитной волны между диэлектрической подложкой с относительной проницаемостью εr и воздушным пространством. Соответственно, значения εэф лежат в пределах от εr до 1.

9

Одним из простейших и в то же время важнейших элементов СВЧ-схем на основе МПЛ является микрополосковый резонатор (МПР), представляющий собой отрезок МПЛ резонансной длины l. Такие резонаторы применяются в технике СВЧ в качестве частотно-селективных и частотозадающих элементов в генераторах и в различных системах связи. По конструкции МПР делятся на короткозамкнутые и на разомкнутые на конце. Короткозамкнутые на концах МПР используются редко из-за технологических трудностей обеспечения короткого замыкания между проводниками МПЛ.

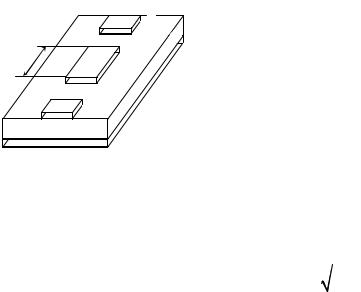

На рис. 2.2 показан пример простейшего линейного разомкнутого на концах МПР. Основными характеристиками резонатора явля-

ются резонансная частота f0 и добротность Q.

Экспериментально эти характеристики могут

быть получены на основе измерения характе-

ристик передачи резонатора. Резонансная частота МПР определяется длиной резонатора l и диэлектрической проницаемостью подложки.

Резонансная частота резонатора (рис. 2.2)

где n = 1, 2,… – число полуволн, укладывающихся на длине резонатора, с – скорость света в вакууме.

Нагруженная добротность резонатора определяется как Q = f0 f , где f – ширина резонансной кривой, измеренная по уровню 3 дБ от максимума мощности, запасенной в резонаторе. Для МПР характерны относительно невысокие значения добротности (100…500). Основные преимущества МПР – миниатюрность, совместимость с линиями передачи СВЧ и с активными пла-

нарными элементами (диодами, транзисторами и пр.).

2.2. Описание экспериментальной установки

Блок-схема экспериментальной установки для исследования дисперсии микрополосковой линии показана на рис. 2.3. Для измерения длины волны в МПЛ используется измерительная линия (рис. 2.4). Микрополосковая измерительная линия представляет собой МПЛ в металлическом экране, по кото-
