В зависимости от долговечности все кровельные битумные материалы делятся на несколько типов:

премиум (срок службы - 25-30 лет);

бизнес (срок службы - 15-25 лет);

стандарт (срок службы - 10-15 лет);

эконом (срок службы - 10 лет);

субэконом (срок службы не более пяти лет).

К материалам премиум-класса можно отнести «Техноэласт». Особенности данного покрытия - возможность создания дышащей кровли, из которой будет отводиться влага, отрицательно влияющая на долговечность крыши. С помощью материалов данного типа можно обустроить однослойное кровельное покрытие, решив проблему со вздутиями. Для обустройства нижнего слоя кровельного покрытия используют «Техноэласт Фикс», который дает возможность монтировать кровельный ковер на основание. Покрытие будет стойкое к деформациям и будет выдерживать высокие нагрузки. Эксплуатационные особенности материала таковы, что его можно использовать в районах с любыми климатическими условиями.

Среди материалов бизнес-класса можно выделить два - "Унифлекс" и "Экофлекс". Первый- служит эффективной защитой от проникновения влаги, способствуя долговечности конструкции. Оба материала представляют собой гидроизоляционное полотно, обеспечивающее вентиляцию крыши. «Экофлекс» - отличное решение для гидроизоляции кровель и подземных конструкций. Этот материал можно использовать в районах с повышенными температурными режимами. За счет качества и надежности он служит достаточно продолжительное время.

Среди материалов стандартного класса пользуется спросом «Биполь». Имеет прочную негниющую основу, которая с двух сторон покрыта битумно-полимерным вяжущим высокого класса. Применяя данный материал можно обустроить кровлю с малым уклоном, использовать для гидроизоляции фундаментов зданий.

К экономвиду относится «Линокром К», с помощью которого обустраивается верхний слой кровельного ковра. Можно использовать как пароизоляционный материал в нижнем слое системы. Защитный слой данного материала выполняется мелкозернистой посыпкой или полимерной пленкой. «Бикрост» - материал, который является гидроизоляционным полотном с прочной основой на основе битумного вяжущего. Его используют при монтаже нижнего слоя кровельного ковра. Защитный слой обеспечивается мелкозернистой посыпкой или пленкой.

Обозначения на маркировке указывают на характеристику материала:

кровельный (К) -для оформлении верхнего слоя;

подкладочный (П) -подкладкой под верхний слой;

эластичный (Э) - для обустройства вертикальных сложных участков.

Первая буква - тип основы материала:

Э - нетканое полиэфирное волокно (полиэстр);

Т - стеклоткань;

Х - стеклохолст.

Вторая буква - вид верхнего покрытия:

П - защитная полимерная пленка;

К - крупнозернистая минеральная посыпка;

М - мелкозернистый пылеватый песок.

Третья буква - вид нижнего покрытия:

П - защитная полимерная пленка;

М - мелкозернистый пылеватый песок.

В специальных случаях используются индексы Ф - фольга, С - суспензия (пылеватая посыпка).

Лидером на российском рынке по производству рулонных материалов является корпорация "ТехноНИКОЛЬ". Она производит рулонные кровельные покрытия и гидроизоляционные материалы нового поколения. Применяемые технологии позволяют выпкскать высококачественный кровельный рулонный наплавляемый полимерно-битумный материал, нанесенный на не гниющую полиэфирную и стеклооснову, соответствующий самым высоким мировым стандартам. Передовое оборудование оснащено компьютерной системой управления, которая контролирует весь технологический процесс и качество выпускаемой продукции.

Материалы производства "ТехноНИКОЛЬ" широко используются при строительстве и ремонте ответственных объектов промышленного и жилого назначения.

Наплавляемые кровельные материалы изготавливаются из окисленного модифицированного битума на стекло- и полимерных основах, что обеспечивает им высокую надежность и долговечность.

Постоянный контроль над технологическими параметрами позволяет выпускать высококачественную продукцию, востребованную рынком, соответствующую всем стандартам и нормам, применяемым на территории Российской Федерации.

В данном проекте для выполнения плоской кровли использован материал Линокром. Это многофункциональный гидроизоляционный материал, предназначенный для устройства кровель с малым уклона. Линокром бывает на основе стеклохолста, стеклоткани и полиэстера, сверху покрыт защитными слоями из полимерной пленки и/или крупнозернистой посыпки.

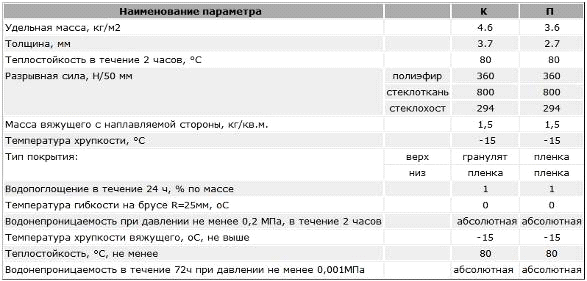

Технические характеристики Линокрома:

Модификации Линокрома:

В зависимости от вида основы, защитного покрытия и сферы применения различают следующие марки Линокрома:

Линокром ХПП - гидроизоляционный материал эконом класса на основе из стеклохолста, покрытый с обеих сторон полимерной пленкой. Подходит для устройства нижнего слоя неэксплуатируемой кровли в качестве подкладочного материала.

Линокром ХКП - материал с основой из стеклохолста, покрыт полимерной пленкой и крупнозернистой посыпкой. Верхний слой неэксплуатируемой кровли.

Линокром ТПП - гидроизоляционный материал на негниющей основе из стеклоткани с защитным слоем из полимерной пленки. Используется в качестве подкладочного слоя на наклонных эксплуатируемых кровлях, вертикальных фундаментах и других нагружаемых поверхностях.

Линокром ТКП - материал на прочной стеклотканной основе с полимерной пленкой и крупнозернистой посыпкой. Верхний слой эксплуатируемой наклонной кровли. Крепкий на разрыв и растяжение, устойчив к механическим и атмосферным воздействиям.

Линокром ЭКП - гидроизоляционный материал премиум класса на прочной и эластичной основе из полиэстера. Сверху защищен полимерной пленкой и крупнозернистой посыпкой. Используется также на подвижных конструкциях.

Линокром ЭПП - материал премиум-класса с полиэстеровой основой и полимерной пленкой с двух сторон. Крепкий и прочный, растягивается, выдерживает большие нагрузки. Укладывается Линокром методом наплавления при помощи пропановой горелки. Цена линокрома выгодно отличается от аналогов и зависит от типа материала. Срок эксплуатации Линокрома составляет 7 - 15 лет.

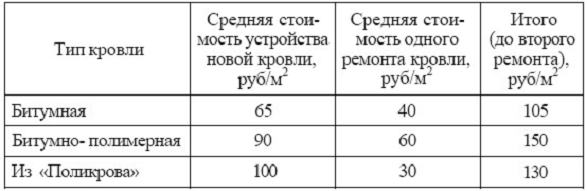

Затраты на устройство и содержание разных видов кровли приводятся в таблице.

Если сравнить общую стоимость каждого вида кровли с общим сроком его службы до второго ремонта, то можно сделать вывод о том, что больше подходит. Так, битумная кровля обойдется в среднем в 105 руб/м2 за 6 лет, битумно-полимерная - в 150 руб/м2 за 12 лет и полимерная - в 130 руб/м2 за 21 год.

Вывод: Современные производители предлагают широкий выбор кровельных рулонных материалов. Каждый из них имеет свои характеристики, технические и эксплуатационные особенности, каждый рассчитан на определенную конструкцию крыши. Именно поэтому при выборе материала так важно учитывать состав, особенности применения и климатические условия собственного региона. Все это в совокупности позволит подобрать максимально подходящий под конкретные условия строительный материал.

Правильная укладка рулонной кровли

Технологический процесс укладки кровельного рулонного материала на многих этапах зависит от угла наклона ската крыши.

Количество слоев кровли рассчитывают таким образом:

- для угла больше 15°;

- от 5 до 15 градусов;

более 3-х - от 0 до 5°.

Ширина нахлеста полос полотна:

более 5° - выдерживают нахлест 80 мм для внутренних и 120-150 мм для наружных слоев;

менее 5° - наплыв слоев от 100 мм.

Расположение отрезов материала:

На кровлях с уклоном скатов <15° - параллельно коньку, начиная от низа свеса вверх. На конек монтируется кусок отрезанного рулонного полотна нахлестом вверх.

При скатном угле >15° располагают полосы перпендикулярно коньку. Верхний край полотна перебрасывается через конек, а нижний отступ - от 15 см. Такая технология соблюдается для обустройства всех скатов.

Способы крепления

Существует несколько методов крепления материалов такой категории:

1. Механический.

Полотно крепится на основу кровельными гвоздями. Зачастую применяется для фиксации подкладочного первого слоя.

2. Наплавляемый.

Монтаж рулонов осуществляется с применением газовой горелки, расплавляющей материал со стороны соприкосновения с основой. Плотно приклеивается после прижимания его к основанию.

3. Монтаж на битумную мастику.

Основу промазывают плотным слоем холодного раствора, на который приклеивают полосы материала.

4. Самоклеящиеся кровельные материалы.

Нижний слой материалов под влиянием солнца плавится, после чего плотно прижимается к основе катком на участках стыков и нахлестов.

Заключение

Весь процесс монтажа рулонной кровли вполне доступен для самостоятельного выполнения, несмотря на то, что потребует значительных затрат времени и особой аккуратности. Если все работы будут проделаны в четкой последовательности, кропотливо и внимательно, прочная и надежная крыша будет вас радовать не менее 15-20 лет. Уделите внимание качественному оформлению кровли, ведь от этого во многом зависит прочность всего дома и сохранение комфортного микроклимата внутри дома.

.3 Теплотехнические расчеты ограждающих конструкций

В зимних условиях эксплуатации теплозащитные свойства наружных ограждений характеризуются приведенным сопротивлением теплопередаче Ro. Его величина должна быть не менее требуемых значений Rreq, определяемых исходя из санитарно-гигиенических и комфортных условий по формуле (за исключением светопрозрачных конструкций):

где n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

- расчетная температура внутреннего воздуха, 0С;

- расчетная температура наружного воздуха в холодный период года, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92;

 - нормируемый температурный перепад между температурой внутреннего воздуха и температурой наружной поверхности ограждающей конструкции , 0С;

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·°С).

Градусо-сутки отопительного периода Dd, 0С·сут, определяют по формуле:

,

где  - расчетная температура внутреннего воздуха, 0С;

 - средняя температура наружного воздуха, 0С;

 - продолжительность суточного отопительного периода, сут.

Значения Rreq для величин Dd, следует определять по формуле:

,

где Dd - градусо-сутки отопительного периода, 0С·сут;

a, b - коэффициенты, значения которых следует принимать по данным таблицы 4 СНиП 23-02-2003.

Термическое сопротивление R, м2·0С/Вт однородного слоя многослойной, а также однослойной ограждающей конструкции определяется по формуле:

где δ - толщина слоя, м;

λ - расчетный коэффициент теплопроводности материала слоя, Вт/м2·0С.

Сопротивление теплопередаче R0, м2·0С/Вт, однородной однослойной или многослойной ограждающей конструкции с однородными слоями определяется по формуле:

где αint - то же, что и в формуле ;

αext - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода года, Вт/(м2·0С);

Rk - термическое сопротивление слоев ограждающей конструкции, м2·0С/Вт.

Термическое сопротивление Rk ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев:

,

где R1, R2,…,Rn - термические сопротивления отдельных слоев ограждающей конструкции, м2·0С/Вт;

Rв.п. - термическое сопротивление замкнутой воздушной прослойки, м2·0С/Вт.

1.3.1  Теплотехнический расчет ограждающей конструкции стены

Введение

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 50.13330.2012 Тепловая защита зданий.

СП 131.13330.2012 Строительная климатология.

СП 23-101-2004 Проектирование тепловой защиты зданий

Исходные данные

Район строительства: Архангельск

Относительная влажность воздуха: φв=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Наружные стены

Расчетная средняя температура внутреннего воздуха здания: tв=20°C

Расчет

Согласно таблицы 1 СП 50.13330.2012 при температуре внутреннего воздуха здания tint=20°C и относительной влажности воздуха φint=55% влажностный режим помещения устанавливается, как нормальный.

Определим базовое значение требуемого сопротивления теплопередаче Roтр исходя из нормативных требований к приведенному сопротивлению теплопередаче(п. 5.2) СП 50.13330.2012) согласно формуле:

тр=a·ГСОП+b,

где а и b- коэффициенты, значения которых следует приниматься по данным таблицы 3 СП 50.13330.2012 для соответствующих групп зданий.

Так для ограждающей конструкции вида- наружные стены и типа здания -жилые а=0.00035;b=1.4

Определим градусо-сутки отопительного периода ГСОП, 0С·сут по формуле СП 50.13330.2012

ГСОП=(tв-tот)zот,

где tв-расчетная средняя температура внутреннего воздуха здания,°Cв=20°Cот-средняя температура наружного воздуха,°C принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более8 °С для типа здания - жилыеов=-4.5 °Сот-продолжительность, сут, отопительного периода принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилыеот=250 сут.

Тогда

ГСОП=(20-(-4.5))250=6125 °С·сут

По формуле в таблице 3 СП 50.13330.2012 определяем базовое значение требуемого сопротивления теплопередачи Roтр (м2·°С/Вт).норм=0.00035·6125+1.4=3.54м2°С/Вт

Поскольку произведен расчет удельного расхода тепловой энергии на отопление здания то сопротивление теплопередаче Roнорм может быть меньше нормируемого Roтр,на величину mpнорм=Roтр0.63норм=2.23м2·°С/Вт

Поскольку населенный пункт Архангельск относится к зоне влажности - влажной, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СП50.13330.2012 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации Б.

Схема конструкции ограждающей конструкции показана на рисунке 1.2
