Материал: Средства BPMN

21

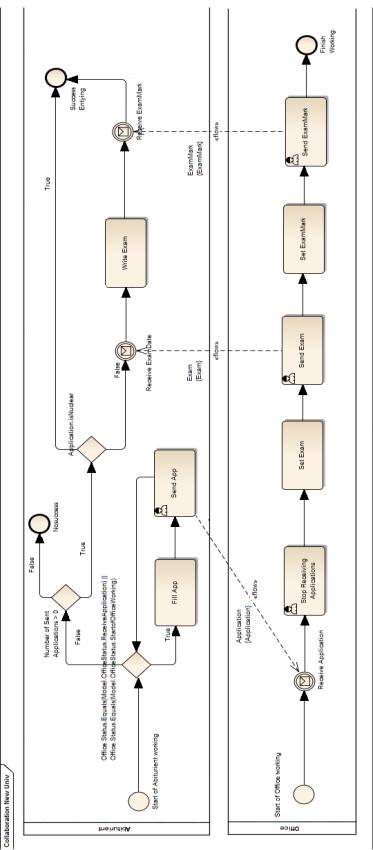

Рисунок 6. Диаграмма бизнес-процесса, спроектированная в Enterprise Architect 10

24

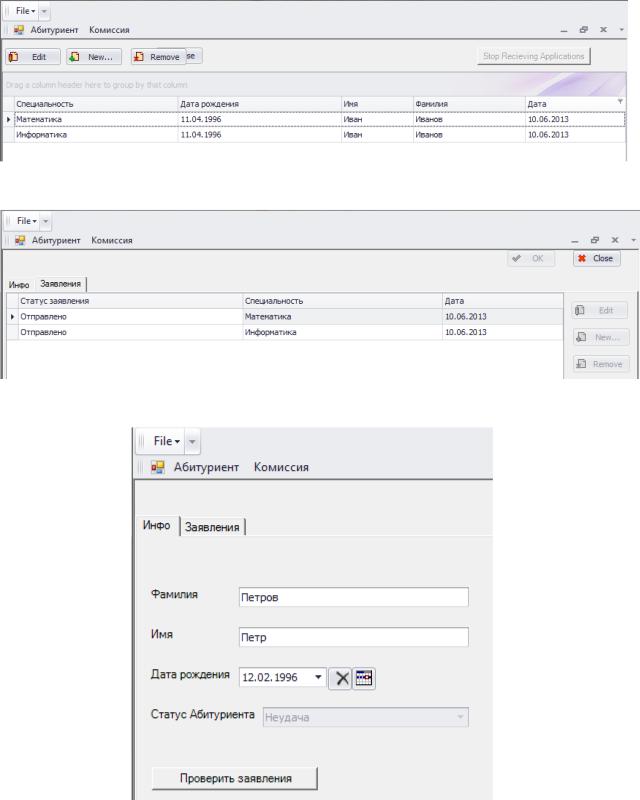

Рисунок 12. Приемная комиссия останавливает прием

Рисунок 13. Невозможно создать новые заявления

Рисунок 14. Абитуриент, не приславший заявлений, имеет статус "Неудача", соответствующий Конечному событию на диаграмме бизнес-процессов

25

Заключение

Врамках данной дипломной работы выполнены следующие задачи:

1.Реализованы общие для всех приложений функции и внесены соответствующие изменения в библиотеки поддержки исполнения;

2.Внесены изменения в редакторы экранных форм и базы данных, генерирующие ограничения, полученные из диаграмм бизнеспроцессов, спроектированных в выбранном редакторе диаграмм;

3.Полученные генераторы апробированы на спроектированном примере информационной системы “Поступление в университет”.

Направления дальнейшей работы

1.Разграничение прав доступа к ресурсам для разных категорий пользователей информационной системы: на данный момент порядок и условия доступа пользователя к данным, хранящимся в информационной системе, никак не регламентируется. Планируется ввести процедуру идентификации и аутентификации.

2.Работа с временными событиями: При моделировании бизнес-процесса зачастую встает необходимость задавать выполнение определенных действий по прошествии некоторого периода времени или по достижении некоторой даты. В нотации BPMN 2.0 для подобных целей используются специальные события-таймеры (Timer Events).

3.Работа с QReal: Планируется создание с помощью metaCase-системы QReal редактора диаграмм и среды исполнения для визуального языка на основе BPMN.
