Материал: СМ ПМ.01 Тема 1.1.1. СЭУ 4-х без-наддува ДВС КР Либерис 2020 готово (1)

Основная надпись последующих листов текстовых документов (форма 2а):

Образец заглавного листа пояснительной записки

10 min Содержание Введение 1 Судовая электроэнергетическая установка судна………..…….….…. 3 1.1 Краткие данные о судне и его энергетической установке………….. 3 1.2 Оценка основных технико-эксплуатационных показателей и надежности СЭЭС……..……………..……..……………..……………………..……… 5 1.3 Выбор и краткое обоснование параметров СЭЭС: 6 выбор рода тока……………………………………..……………………... 6 выбор рода напряжения………….…..…………………………....……… 9 1.4 Выбор и построение функциональной схемы СЭЭС………………...… 11 1.5 Выбор коммутационной и защитной аппаратуры ГРЩ…….......……. 12 1.6 Техническое обслуживание и эксплуатация элементов СЭЭС…..…. 13 2 Расчет СЭЭС судна……………………………………………….…….……... 15 2.1 Расчет токов короткого замыкания…………………..……….………... 15 2.2 Расчет кабельной сети, отходящие от ГРЩ………..……..………….. 16 2.3 Расчет провала напряжения……………………………………………….. 17 2.4 Расчет освещения судовых помещений……..…………………………… 20 2.5 Расчет емкости АБ МАО…………..………………..…………………..... 21 2.6 Расчет и составление таблицы нагрузок СЭС по режимам работы судна………..………………………………………………………………………… 22

КМРК.26 02 06.011ПЗ

Изм.

Лист

№ документа

Подпись

Дата

Разраб.

Иванов

подпись

…

Организация и выполнение работ по эксплуатации закаточной машины BF в линии по производству сборной банки на ОАО «Калининградский тарный комбинат» Пояснительная записка

Литера

Лист

Листов

Пров.

Петров

подпись

…

1

34

…

…

…

КМРК гр. 13-СЭ 18

Н. контр.

Сидоров

подпись

…

Утв..

Ушаков

подпись

…

Образец продолжения заглавного листа пояснительной записки

Построение текстапояснительной записки

Текст разделяют на разделы и подразделы.

Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки и записанные с абзацевого отступа:

1 Наименование раздела

2 Наименование раздела

3 …

Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой:

1. Наименование подраздела

2. Наименование подраздела

1.3 …

В конце номера подраздела точка не ставится.

Разделы, как и подразделы, могут состоять из одного или нескольких пунктов:

1. Наименование пункта подраздела

2. Наименование пункта подраздела

3. …

Разделы текста начинают с нового листа.

Пример размещения текстового материала, формул, таблиц

10 min 10 0 6.4. Расчет численности основных категорий рабочих 15 Численность рабочих-сдельщиков, Rc, чел., определяется по формуле Rc= Q / (Fgkвн), (3) где Fg – действительный фонд рабочего времени одного рабочего; Kвн – коэффициент выполнения норм; Q – трудоемкость выполнения программы. Трудоемкость рассчитывается по формуле Q = Ntшт., (4) где N - годовая программа, шт.; tшт. – трудоемкость сборки изделия, н-ч. Действительный фонд рабочего времени определяется на основе баланса отработанного времени, соответствующих расчетов и мероприятий по сокращению потерь рабочего времени. Таблица 1 – Структура годового действительного фонда времени одного рабочего Состав рабочего времени 2014 год 1 Календарный фонд времени, в днях 366 2 Количество нерабочих дней: всего в том числе: - праздничных - выходных 115 11 104 3 Количество календарных рабочих дней. 250 4 Неявки на работу (всего, в днях) в том числе: очередные и дополнительные отпуска - отпуска по учебе - отпуска декретные - по болезни - прочие неявки, разрешенные законом 24 20 1,6 1,9 4 1,5 5 Число рабочих дней в году 226 6 Потери времени в связи с сокращением длительности рабочего дня – всего, в часах 0,25 7 Средняя продолжительность рабочего дня, в часах 7,75 8 Полезный фонд рабочего времени одного рабочего, в часах 1751,5
					КМРК.26 02 05.КР	Лист
						23
Изм.	Лист	№ документа	Подпись	Дата

Пример размещения текстового материала, рисунков (графиков), формул

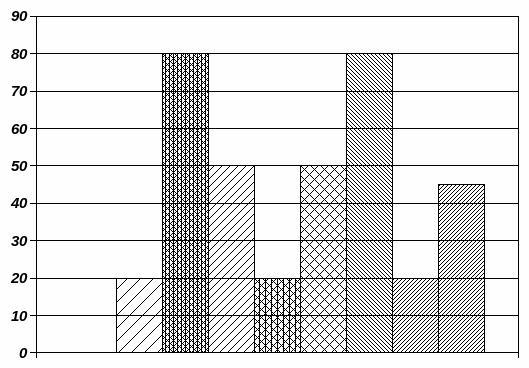

10 0 Трудоемкость сборки изделия выбирается из исходных данных и переводится в нормо-часы по каждому разряду tшт. = 17,91 / 60 = 0,3 (н-ч) (3) Строим график загрузки станков (рисунок 1). 15 Рисунок 1 – График загрузки 6.13 Технические и страховые заделы Для обеспечения ритмичности производства на поточной линии создаются технологические и страховые заделы. Технологический задел – детали и сборочные единицы, находящиеся непосредственно в обработке или на контроле.
					КМРК.26 02 05. КР	Лист
						24
Изм.	Лист	№ документа	Подпись	Дата

Ссылки на использованные источники

В тексте необходимо ссылаться на документ в целом или на его разделы и приложения, но не на подразделы, пункты, таблицы и иллюстрации. Ссылки на источники согласно ГОСТ 7.1-2003 дают в квадратных скобках в виде порядкового номера, под которым этот источник значится в списке использованных источников, с указанием страниц по типу:

• [5], если ссылка производится на документ в целом;

• [5, с. 49 - 51], если ссылка на раздел;

• [5, с. 241 - 243, прил. 4], если необходимо отослать к приложению.

Общие требования и правила составления библиографической ссылки, основные виды, структуру, состав, расположение в документах устанавливает ГОСТ Р.7.0.5-2008. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая ссылка. Общие требования и правила составления.

В конце текста пояснительной записки приводится список использованной литературы и др. источников. В список источников включаются все использованные источники, которые следует располагать в порядке появления ссылок в тексте.

Сведения о книгах должны включать: фамилию и инициалы автора, заглавие книги, место издания, издательство, год издания. Количественную характеристику (объем в станицах и количество иллюстраций) можно не сообщать. Фамилия автора приводится в именительном падеже. Если книга написана двумя и более авторами, их фамилии с инициалами указываются в той последовательности, в которой они написаны в книге. Выполнение списка и ссылки на него в тексте - по ГОСТ 7.32-2001, список использованной литературы и др. источников включают в содержание текста пояснительной записки.
